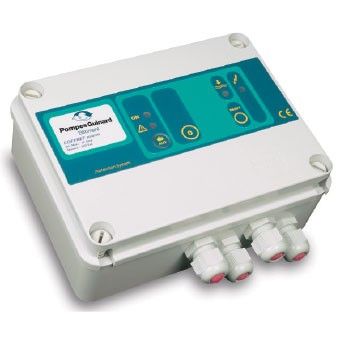

Coffrets électriques de commandes et protections

• Platine de commande interchangeable
• Commande la pompe
• Protège la pompe contre le manque d'eau
• Protège la pompe contre la surintensité

Compact : Coffrets électriques de commandes et protections

Avec le coffret électrique Compact, sécurisez et automatisez votre système de pompage. Que cela soit pour une installation monophasée ou triphasée, les coffrets électriques Compact sont dotés d'une protection thermique et d'un contrôle de niveau. Simple à utiliser, notre coffret électrique Compact existe en différentes versions. Découvrez ses caractéristiques ci-dessous.

Caractéristiques générales du coffret électrique Compact

Vous avez besoin d'un coffret de commande et de protection pour vos systèmes de pompage ou d'irrigation ? Le coffret électrique Compact est celui qu'il vous faut.
Doté de nombreux atouts, il ne nécessite pas l'ajout d'un relais thermique et peut se voir rajouter un condensateur de démarrage (en monophasé).

Les avantages des coffrets électriques Compact :

• Sa platine de commande est interchangeable, c'est-à-dire que vous aurez le choix de la détection par commutateur : bi ou mono électrode, sous-intensité.
• La façade du coffret est entièrement détachable, ce qui en facilite son utilisation.
• Choisissez le type d'alimentation adapté à votre installation, que cela soit en monophasé ou en triphasé.
• Pompes Guinard Bâtiment a également prévu un emplacement et des fixations pour un condensateur dans le coffret électrique Compact.
• Une alarme vous informe lors du manque d'eau dans le réservoir.
• Grâce à un potentiomètre, réglez en toute sécurité la protection moteur.

Caractéristiques générales :

Applications :
Coffret universel de commande avec protection thermique et contrôle de niveau.

• Compact 13 Mono : Monophasé démarrage direct.
• Compact 13 Triphasé ou monophasé démarrage direct.
• Compact 16 Triphasé ou monophasé démarrage direct.

Conception :

• Protection contre les surtensions.
• Protection contre les surcharges.
• Protection contre les sous-charges.
• Protection contre le manque de phase (Vigilec Mini).
• Protection contre la marche à sec avec 3 configurations possibles :
• Deux électrodes : Niveau haut et niveau bas.
• Une électrode : Niveau bas seulement.
• Sans électrode : Sous-charge moteur. Dans les cas 2 et 3, réarmement au bout de 15 minutes.
• Sélection MANU-0-AUTO par boutons poussoirs.
• Voyants LED de SOUS-TENSION, MARCHE, MANQUE D'EAU, SURCHARGE/SOUS-CHARGE.
• Bouton-poussoir de réarmement d'alarmes.
• Relais de sortie pour report d'alarme générale.
• Presse-étoupes étanches pour le passage des câbles.

Caractéristiques techniques :

• Variation voltage admissible : ± 20% (>30% : Marche-arrêt).
• Temporisation de surcharge : 7 secondes.
• Temporisation de sous-intensité : 4 secondes.
• Temporisation de réarmement fixe : 15 minutes.
• Tension des électrodes : 24 V~.
• Sensibilité des électrodes fixe : 9 KΩ.
• Raccordement de commande à distance (REMOTE).
• Contact ou tension de 6 à 400 V.
• Contact de sortie alarme :
• AC1 : 2 A / 250 V~.
• AC11 : 1 A / 230 V~.
• Section maxi. bornier de commande : 4 mm².
• Fixation : Pattes de fixation murale.
• Protection : IP56.
• Intensité maximale :
• Compact 13 Mono : 18A.
• Compact 13 : 12A.
• Compact 16 : 16A.
• Dimensions et poids :
• Compact 13 Mono : 200 x 150 x 80 mm - 850 g.
• Compact 13 : 255 x 195 x 95 mm - 1,5 kg.
• Compact 16 : 255 x 195 x 95 mm - 1,5 kg.



Limites d'utilisation :

• Température de fonctionnement : -10°C à +55°C.
• Capacité maximale du condensateur : 80 μF (50 μF à l'intérieur du coffret, uniquement dans le Compact 13 Mono).



Équipements :

• Pattes de fixation.
• 1 fusible.
