Commutateurs - switch - jha - 4 10/100 / 1000tx poe / poe + et slot 2 1000x sfp - jai-migs24p

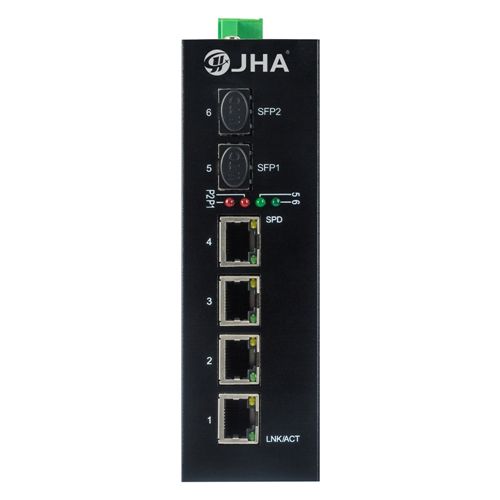

4 10/100 / 1000TX PoE / PoE + et Slot 2 1000X SFP | Managed Industrial PoE Switch JAI-MIGS24P
Brève description: 6 ports géré Commutateur Industrial PoE, avec 4 10/100 / 1000Base-T (X) IEEE802.3af / à PoE / PoE + Port et 2 1000Base-X SFP fente
♦ Support 4 10/100 / 1000Base-T (X) PoE / PoE + port et 2 fente 1000Base-X SFP.
♦ Soutien G.8032 (ERPS), IEEE802.3, IEEE802.3u, IEEE802.3z, IEEE802.3x, IEEE802.3ad, IEEE802.3ab, IEEE802.3af / à, IEEE802.1p, IEEE802.1x, IEEE802.1Q , IGMP, priorité IPv4 / IPv6.
♦ Soutien CLI, SNMP, gestion WEB, gestion de ligne de commande Console / Telnet et syslog, en utilisant la technologie de réseau en anneau auto-développé, le temps de récupération <20ms.
♦ DC48-58V puissance de redondance, de polarité inverse.
♦ charge PoE / PoE +, IEEE802.3af: max 15.4W, IEEE802.3at: max 30W.
introduction
JAI-MIGS24P est une haute performance, rentable haut de gamme géré commutateur industriel PoE. Le commutateur fournit 4 10/100 / 1000Base-T (X) PoE / PoE + port et 2 fente 1000Base-X SFP. Chaque port a une fonction PoE, notamment pour difficile de fournir les coûts d'alimentation secteur et câblage exigeants scénarios d'application, d'adapter automatiquement à la norme IEEE 802.3af / à la norme.
L'utilisation d'un (de récupération de défaillance du réseau <20 ms) La technologie anneau, l'utilisateur peut facilement mettre le réseau en anneau redondant pour augmenter la fiabilité du réseau, il prend en charge également WEB, CLI, Telnet / console série, utilitaire Windows et la gestion SNMP de diverses façons , la qualité de service de riches fonctionnalités pour le contrôle du trafic de données et de la gestion, le protocole anneau de support, RSTP et STP Ethernet VLAN basé sur le port support de redondance, IEEE 802.1Q VLAN et le protocole GVRP. Le produit également de design industriel, et peut être largement utilisé dans PIS automobile, CCTV, systèmes de surveillance vidéo, système de contrôle des trains, mais applique également à des chocs de vibrations, les exigences de compatibilité électromagnétique des applications industrielles sévères, peuvent répondre à divers besoins de site industriel à obtenir une plus grande fiabilité.
spécification
Protocole la norme
G.8032 (ERPS), IEEE802.3, IEEE802.3u, IEEE802.3z, IEEE802.3x, IEEE802.3ad, IEEE802.3ab, IEEE802.3af / at, IEEE802.1p, IEEE802.1x, IEEE802.1Q, IGMP snooping, IPv4 / IPv6 priorité
performances commutation
Taux de transfert: 17.856Mpps Mode de transmission: Store and Forward tampon paquet Taille: 12M Backplane Bande passante: 24Gbps MAC Taille de la table: 16K Queues Priorité: 8 Temps de retard: <10 us
Anneau de gestion de réseau
Gestion de la bande passante: la vitesse du port de sortie, la taille de particule limite de vitesse: 0 - 1G, 100kbps étape
L'expansion Ring Back: basée sur le port, l'agrégation de liens de soutien / LACP, équilibrage support de charge, la protection des ports de soutien, Spanning Tree Protocol: STP, RSTP, MSTP
Système de mise à niveau: support sous BOOTROM Xmodem / TFTP mise à niveau, le support des fichiers système et de télécharger des fichiers de configuration et de mise à niveau Gestion des utilisateurs: hiérarchique et protection par mot de passe, septum port distance, alarme de fibre cassée, alarme de panne de courant Maintenance du système: le diagnostic du module optique, ping, comptage du système portuaire, le soutien ERPS, le temps de commutation de protection de l'anneau <20 ms, avec la classification du trafic QOS, niveau de priorité de confiance, SP, la planification de la file d'attente WRR, support des stratégies de streaming, la suppression, le soutien tuyau de réseau SNMP , prise en charge CLI / SNMP / gestion WEB, support et commande de la console Telnet gestion de la ligne et syslog Port Ethernet
10/100 / 1000Base-T (X) contrôle de la vitesse de l'automobile, duplex intégral / semi-et MDI / MDI-X auto-adaptation fibre Port
fente 1000Base-X SFP PoE
Pin-out: 1/2 (+), 06/03 (-), 15,4 IEEE802.3af max, IEEE802.3at max 30w. LED indicateur
Voyant d' alimentation: PWR Port Indicateur: LINK / ACT Source de courant
Tension d' entrée: DC48-58V connecteur: 6 bits 5,08 mm bornier amovible pleine charge: <10W mécanisme de protection: protection contre les surcharges, protection contre les inversions de polarité, protection de redondance Mécanique Structure
Shell: protection IP40, boîtier en alliage d'aluminium Dimension: 143 * 104 * 48mm (L * W * H) Poids: 550 g Installation: montage sur rail DIN, montage mural
Environnement d'exploitation
Température de fonctionnement: -40 à 85 ° C Température de stockage: -40 à 85 ° C Humidité relative ambiante: 5% -95% (sans condensation) Normes de l'industrie
EMI: FCC Partie 15 Sous-partie B de classe A, EN 55022 Classe A EMS: EN61000-4-2 (ESD), niveau 4 à 15kV (Air), 8kV (Contact) EN61000-4-3 (R / S), le niveau 3 à 10 V / m EN61000-4-4 (EFT), niveau 4 à 4 kV (Power Port), 2 kV (Date Port) EN61000-4-5 (Surge), niveau 4 à 4 kV EN61000-4-6 (CS), niveau 3 à 10V / m EN61000-4-8, niveau 5 à 100A / m
Shock: IEC 60068-2-27
Chute libre: IEC 60068-2-32
Vibration: IEC 60068-2-6
certificat
CE, FCC, RoHS MTBF
> 100.000 heures garantie
5 années Dimension
Informations sur la commande
Modèle No.
Description des biens
JAI-MIGS24P
Commutateur géré Industrial PoE, 4 10/100 / 1000Base-T (X) PoE / PoE + et 2 1000Base-X SFP Slot, rail DIN, DC48-58V, -40 à 85 ° C Température de fonctionnement Alimentation: DC48V DIN-Rail d' alimentation ou adaptateur secteur est en option.
