Commutateurs - switch - jha - 4 10/100 / 1000tx et 2 slot sfp 1000x - jai-migs24

4 10/100 / 1000TX et 2 slot SFP 1000X | Commutateur Ethernet industriel géré JAI-MIGS24
Brève description: 6 ports géré commutateur Ethernet industriel, avec 2 1000Base-X SFP Slot et 4 10/100 / 1000Base-T (X) Port Ethernet
♦ Support 2 fente 1000Base-X SFP et 4 10/100 / 1000Base-T (X) port Ethernet.
♦ Soutien G.8032 (ERPS), IEEE802.3, IEEE802.3u, IEEE802.3z, IEEE802.3x, IEEE802.3ad, IEEE802.3ab, IEEE802.1p, IEEE802.1x, IEEE802.1Q, IGMP, IPv4 / priorité IPv6.
♦ Soutien CLI, SNMP, gestion WEB, gestion de ligne de commande Console / Telnet et syslog, en utilisant la technologie de réseau en anneau auto-développé, le temps de récupération <20ms.
♦ DC10-58V puissance de redondance, de polarité inverse.
♦ qualité industrielle 4 conception, température de -40 à 85 ° C fonctionnement.
♦ Boîtier en alliage d'aluminium classé IP40, monté sur rail DIN.
introduction
JAI-MIGS24 est une haute performance, haut de gamme rentable Commutateur Ethernet géré industriel. Le commutateur fournit 4 10/100 / 1000Base-T (X) port Ethernet et 2 fente 1000Base-X SFP. L'utilisation d'un (de récupération de défaillance du réseau <20 ms) La technologie anneau, l'utilisateur peut facilement mettre le réseau en anneau redondant pour augmenter la fiabilité du réseau, il prend en charge également WEB, CLI, Telnet / console série, utilitaire Windows et la gestion SNMP de diverses façons , la qualité de service de riches fonctionnalités pour le contrôle du trafic de données et de la gestion, le protocole anneau de support, RSTP et STP Ethernet VLAN basé sur le port support de redondance, IEEE 802.1Q VLAN et le protocole GVRP. Le produit également de design industriel, et peut être largement utilisé dans PIS automobile, CCTV, systèmes de surveillance vidéo, système de contrôle des trains, mais applique également à des chocs de vibrations, les exigences de compatibilité électromagnétique des applications industrielles sévères, peuvent répondre à divers besoins de site industriel à obtenir une plus grande fiabilité.
spécification
Protocole la norme
G.8032 (ERPS), IEEE802.3, IEEE802.3u, IEEE802.3z, IEEE802.3x, IEEE802.3ad, IEEE802.3ab, IEEE802.1p, IEEE802.1x, IEEE802.1Q, IGMP, IPv4 / IPv6 priorité
performances commutation
Taux de transfert: 17.856Mpps Mode de transmission: Store and Forward tampon paquet Taille: 12M Backplane Bande passante: 24Gbps MAC Taille de la table: 16K
Queues Priorité: 8
Temps de retard: <10 us
Anneau de gestion de réseau
Gestion de bande passante: la vitesse du port de sortie, la taille de particule limite de vitesse: 0 - 1G, 100kbps étape.
L'expansion Ring Back: basée sur le port, l'agrégation de liens de soutien / LACP, support d'équilibrage de charge, la protection des ports de soutien, Spanning Tree Protocol: STP, RSTP, MSTP.
Système de mise à niveau: support sous BOOTROM Xmodem / TFTP mise à niveau, le support des fichiers système et de télécharger des fichiers de configuration et de mise à niveau. Gestion des utilisateurs: l'utilisateur hiérarchique et la protection par mot de passe, septum port distance, alarme de fibre cassée, alarme de panne de courant. Maintenance du système: le diagnostic du module optique, ping, comptage du système portuaire, le soutien ERPS, le temps de commutation de protection de l'anneau <20 ms, avec la classification du trafic QOS, niveau de priorité de confiance, SP, la planification de la file d'attente WRR, support des stratégies de streaming, la suppression, le soutien tuyau de réseau SNMP , prise en charge CLI / SNMP / gestion WEB, support de la console et la gestion de la ligne de commande Telnet et syslog. Port Ethernet
10/100 / 1000Base-T (X) contrôle de la vitesse de l'automobile, duplex intégral / semi-et MDI / MDI-X auto-adaptation fibre Port
fente 1000Base-X SFP LED indicateur
Voyant d' alimentation: PWR Port Indicateur: LINK / ACT Source de courant
Tension d' entrée: DC10-58V connecteur: 6 bits 5,08 mm bornier amovible pleine charge: <10W mécanisme de protection: protection contre les surcharges, protection contre les inversions de polarité, protection de redondance Mécanique Structure

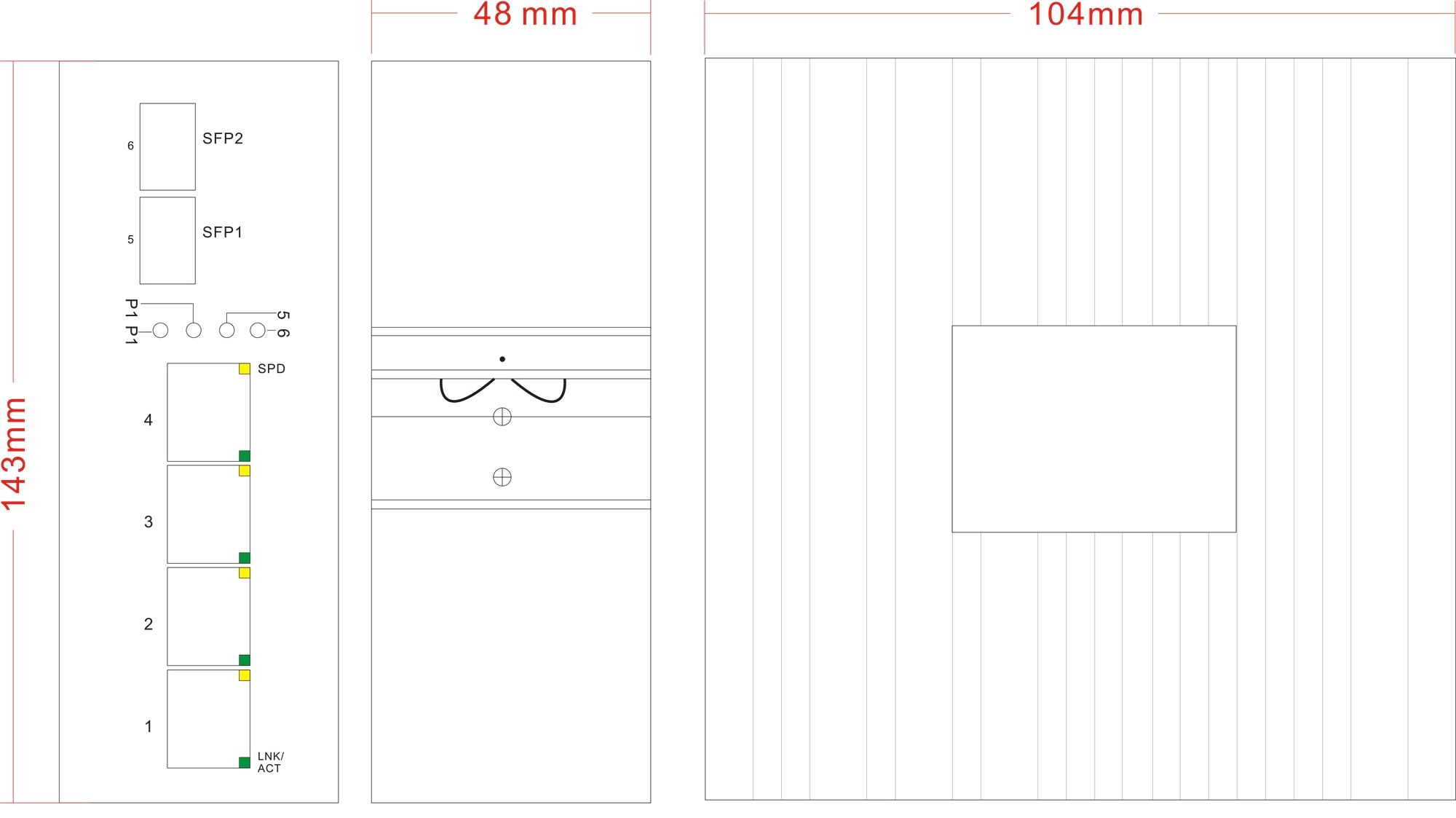

Shell: protection IP40, boîtier en alliage d'aluminium Dimension: 143 * 104 * 48mm (L * W * H) Poids: 550 g Installation: montage sur rail DIN, montage mural exploitation Environnement
Température de fonctionnement: -40 à 85 ° C Température de stockage: -40 à 85 ° C Humidité relative ambiante: 5% -95% (sans condensation) Normes de l'industrie
EMI: FCC Partie 15 Sous-partie B de classe A, EN 55022 Classe A EMS: EN61000-4-2 (ESD), niveau 4 à 15kV (Air), 8kV (Contact) EN61000-4-3 (R / S), le niveau 3 à 10 V / m EN61000-4-4 (EFT), niveau 4 à 4 kV (Power Port), 2 kV (Date Port) EN61000-4-5 (Surge), niveau 4 à 4 kV
EN61000-4-6 (CS), niveau 3 à 10V / m
EN61000-4-8, niveau 5 à 100A / m
Shock: IEC 60068-2-27
Chute libre: IEC 60068-2-32
Vibration: IEC 60068-2-6
certificat
CE, FCC, RoHS MTBF
> 100.000 heures garantie
5 années Informations sur la commande
Modèle No.
Description des biens
JAI-MIGS24
Géré Commutateur Ethernet industriel, 2 1000Base-X SFP Slot et 4 10/100 / 1000Base-T (X), sur rail DIN, DC10-58V, -40 à 85 ° C Température de fonctionnement
Alimentation: DC24V DIN-Rail d' alimentation ou adaptateur secteur est en option.
