Commutateurs - switch - jha - 2 poe / poe + 10/100 / 1000tx et 1 1000x sfp logement - jai-igs12p

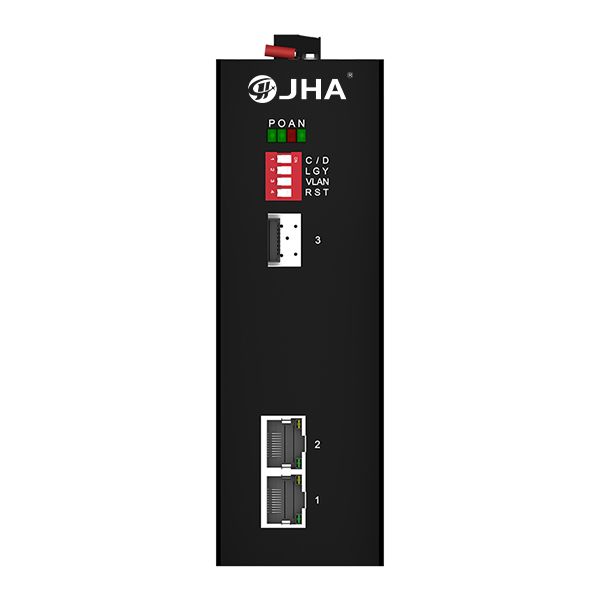

2 PoE / PoE + 10/100 / 1000TX et 1 1000X SFP Logement | Unmanaged Industrial PoE Switch JAI-IGS12P
Brève description: 3 ports non géré Industrial PoE Switch, avec 2 10/100 / 1000Base-T (X) IEEE802.3af / à PoE / PoE + Port et une 1000Base-X SFP fente JHA-IGS12P
♦ Support 2 10/100 / 1000Base-T (X) PoE / PoE + port et une fente 1000Base-X SFP.
♦ Soutien IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.3af / à.
♦ Soutien IEEE802.3af, alimentation maximale 15,4W.
♦ Soutien IEEE802.3at, alimentation maximale de 30W.
♦ conception de puce industrielle, la protection ESD 15kV, protection contre les surtensions 8kV.
♦ DC48-58V puissance de redondance, de polarité inverse.
♦ qualité industrielle 4 conception, -40 à 85 ° température de fonctionnement C .
♦ Boîtier en alliage d'aluminium classé IP40, monté sur rail DIN.
introduction
JAI-IGS12P est un non géré plug-and-play switch industriel PoE. Ce commutateur fournit 2 10/100 / 1000Base-T (X) port Ethernet et une fente 1000Base-X SFP, le support du port Ethernet de fonction Power over Ethernet (PoE). Les commutateurs sont classés comme équipement de source d'alimentation (PSE), et lorsqu'il est utilisé de cette manière, les commutateurs permettent la centralisation de l'alimentation, fournissant jusqu'à 30 watts de puissance par port et de réduire l'effort nécessaire pour l' installation électrique. Les commutateurs peuvent être utilisés pour pouvoir IEEE802.3af / à des appareils standard (PD), ce qui élimine la nécessité d' un câblage supplémentaire.
JAI soutien-IGS12P CE, FCC, RoHS standard, adopter l' industrie de conception standard, protection IP40, boîtier robuste en métal résistant à la haute, entrée de puissance (DC48-58V). Le support de commutateur IEEE802.3, IEEE802.3u, IEEE802.3x avec 10/100 / 1000Base-T (X), intégral / semi-duplex et MDI / MDI-X auto-adaptation, le -40 à 85 ? température de fonctionnement, peut répondre à tous types d'environnement industriel exigence, fournissant une solution fiable et économique pour votre réseau Ethernet industriel.
spécification
Protocole la norme
IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.3af / à Débit C ontrôle
le contrôle de flux IEEE802.3x, le contrôle de flux de contre-pression performances commutation
Taux de transfert: 7.44Mpps Mode de transmission: Store and Forward tampon paquet Taille: 1M Backplane Bande passante: 10Gbps MAC Taille de la table: 8K
Temps de retard: <4μs
Port Ethernet
10/100 / 1000Base-T (X) contrôle de la vitesse de l'automobile, la moitié / full duplex et MDI / MDI-X auto-adaptation fibre Port
fente 1000Base-X SFP PoE
Pin-out: 1/2 (+), 06/03 (-), 15,4 IEEE802.3af max, IEEE802.3at max 30w. LED indicateur
Voyant d' alimentation: PWR Port Indicateur: LINK / ACT Source de courant
Tension d' entrée: DC48-58V connecteur: 6 bits 5,08 mm bornier amovible pleine charge: <4W mécanisme de protection: protection contre les surcharges, protection contre les inversions de polarité, protection de redondance mécanique Structure
Shell: protection IP40, boîtier en alliage d'aluminium Dimension: 143 * 104 * 48mm (L * W * H) Poids: 500 g Installation: montage sur rail DIN, montage mural Environnement d'exploitation
Température de fonctionnement: -40 à 85 ° C Température de stockage: -40 à 85 ° C Humidité relative ambiante: 5% -95% (sans condensation) Normes de l'industrie
EMI: FCC Partie 15 Sous-partie B de classe A, EN 55022 Classe A EMS: EN61000-4-2 (ESD), niveau 4 à 15kV (Air), 8kV (Contact) EN61000-4-3 (R / S), le niveau 3 à 10 V / m EN61000-4-4 (EFT), niveau 4 à 4 kV (Power Port), 2 kV (Date Port) EN61000-4-5 (Surge), niveau 4 à 4 kV
EN61000-4-6 (CS), niveau 3 à 10V / m
EN61000-4-8, niveau 5 à 100A / m
Shock: IEC 60068-2-27
Chute libre: IEC 60068-2-32
Vibration: IEC 60068-2-6
certificat
CE, FCC, RoHS MTBF
> 100.000 heures garantie
5 années
Modèle No.
Description des biens
JAI-IGS12P
Unmanaged Industrial PoE Switch, 2 10/100 / 1000Base-T (X) PoE / PoE + 1 et 1000Base-X SFP Slot, rail DIN, DC48-58V, -40 à 85 ° C Température de fonctionnement JAI-IG12P
Unmanaged Industrial PoE Switch, 2 10/100 / 1000Base-T (X) PoE / PoE + 1 et 1000Base-FX, SC Connecteur, multimode, double fibre, 550m, rail DIN, DC48-58V, -40 à 85 ° C Température de fonctionnement JAI-IG12P-20
Unmanaged Industrial PoE Switch, 2 10/100 / 1000Base-T (X) PoE / PoE + 1 et 1000Base-FX, SC Connecteur mode unique, à double fibre, 20 km, sur rail DIN, DC48-58V, -40 à 85 ° C Température de fonctionnement JAI-IG12WP-20
Unmanaged Industrial PoE Switch, 2 10/100 / 1000Base-T (X) PoE / PoE + 1 et 1000Base-FX, SC Connecteur mode unique, à l' unité de fibres, de 20 km, sur rail DIN, DC48-58V, -40 à 85 ° C Température de fonctionnement Connecteur fibre: SC / ST / FC / LC (SFP Slot), mode simple / Multimode, double fibre / Fibre Optique, 2 km / 20 km / 40 km / 60 km / 80 km / 100 km / 120 km est en option. Alimentation: DC48V DIN-Rail d' alimentation ou adaptateur secteur est en option.
