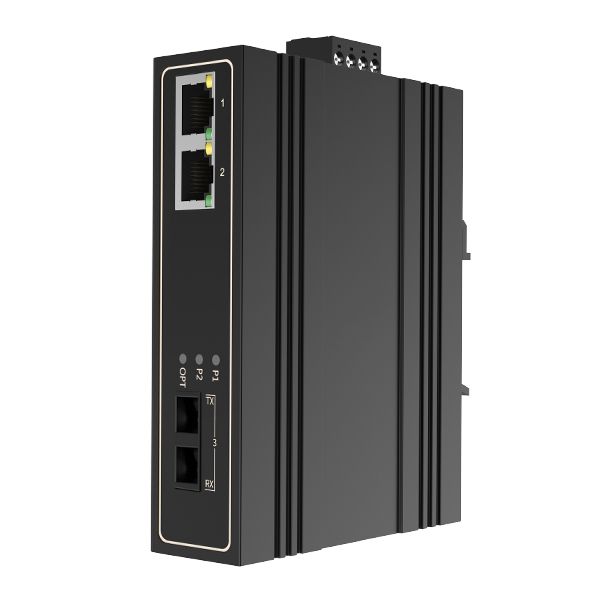

2 10 / 100TX et 1 100FX | Mini Type de support industriel Convertisseur JAI-IF12M
Brève description: 3 ports Industrial Media Converter, avec 1 100Base-FX Fiber Port et 2 10 / 100Base-T (X) Port Ethernet
♦ Support 1 port fibre 100Base-FX et 2 10 / 100Base-T (X) port Ethernet.
♦ Soutien IEEE802.3, IEEE802.3u, IEEE802.3x.
♦ Plug-and-play, 10 / 100Base-T (X), duplex intégral / semi-MDI / MDI-X auto-adaptation.
♦ conception de puce industrielle, la protection ESD 15kV, protection contre les surtensions 8kV.
♦ DC10-58V puissance de redondance, de polarité inverse.
♦ qualité industrielle 4 conception, -40 à 85 ° C température de fonctionnement.
♦ Boîtier en alliage d'aluminium classé IP40, monté sur rail DIN.
introduction
JAI-IF12M est un plug-and-play convertisseur de média industriel, qui peut fournir une solution économique pour votre réseau Ethernet. Sa poussière structure totalement étanche (IP40 degré de protection), les surintensités, les surtensions et CEM protégé, double entrée d'alimentation redondante ainsi que système intégré peut d'aide de conception alarme intelligente principale du personnel de location de surveiller le fonctionnement du réseau, qui peut fonctionner de manière fiable dans un environnement rude et dangereux.
Support JHA-IF12M 1 port fibre 100Base-FX et 2 10 / 100Base-T (X) port Ethernet. Il supporte CE, FCC, RoHS standard, boîtier robuste en métal résistant à la haute, l' entrée de puissance (DC10-58V). Le support de commutateur IEEE802.3, IEEE802.3u, IEEE802.3x avec 10 / 100Base-T (X), intégral / semi-duplex et MDI / MDI-X auto-adaptation, le -40 à 85 ? température de fonctionnement peut répondre à tous les types de besoins en environnement industriel, fournissant une solution fiable et économique pour votre réseau Ethernet industriel.
spécification
Protocole la norme
IEEE802.3, IEEE802.3u, IEEE802.3x Débit C ontrôle
le contrôle de flux IEEE802.3x, le contrôle de flux de contre-pression performances commutation
Taux de transfert: 0.446Mpps Mode de transmission: Store and Forward Packet Buffer Size: 512K système Exchange Bande passante: 0.6Gbps MAC Taille de la table: 1K Temps de retard: <3μs Port Ethernet
10 / 100Base-T (X) contrôle de la vitesse de l'automobile, la moitié / full duplex et MDI / MDI-X auto-adaptation fibre Port
port fibre 100Base-FX Indicateur LED
Voyant d' alimentation: P1, P2 Port Indicateur: LINK / ACT Source de courant
Tension d' entrée: DC10-58V connecteur: 4 bits 5,08 mm bornier amovible à pleine charge: <2,5 W mécanisme de protection: protection contre les surcharges, protection contre les inversions de polarité, protection de redondance Structure mécanique
Shell: protection IP40, boîtier en alliage d'aluminium Dimension: 90 * 84 * 30 mm (L * W * H) Poids: 300 g Installation: montage sur rail DIN, montage mural Environnement d'exploitation
Température de fonctionnement: -40 à 85 ° C Température de stockage: -40 à 85 ° C Humidité relative ambiante: 5% -95% (sans condensation) Normes de l'industrie
EMI: FCC Partie 15 Sous-partie B de classe A, EN 55022 Classe A EMS: EN61000-4-2 (ESD), niveau 4 à 15kV (Air), 8kV (Contact) EN61000-4-3 (R / S), le niveau 3 à 10 V / m EN61000-4-4 (EFT), niveau 4 à 4 kV (Power Port), 2 kV (Date Port) EN61000-4-5 (Surge), niveau 4 à 4 kV EN61000-4-6 (CS), niveau 3 à 10V / m EN61000-4-8, niveau 5 à 100A / m Shock: IEC 60068-2-27
Chute libre: IEC 60068-2-32
Vibration: IEC 60068-2-6
certificat
CE, FCC, RoHS MTBF
> 100.000 heures garantie

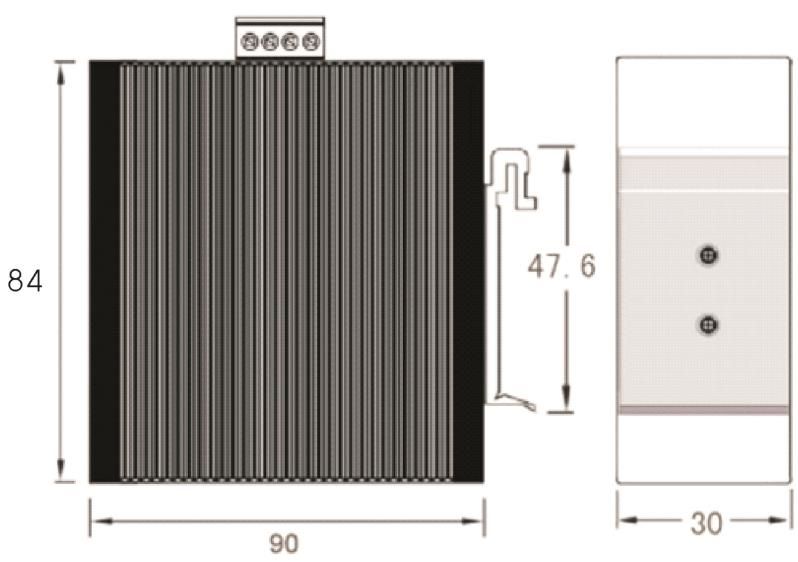

5 années Dimension
Informations sur la commande
Modèle No.
Description des biens
JAI-IF12M
Industrial Media Converter, 1 100Base-FX et 2 10 / 100Base-T (X), SC Connecteur, Multimode, double fibre, 2 km, sur rail DIN, DC10-58V, -40 à 85 ° C Température de fonctionnement JAI-IF12M-20
Industrial Media Converter, 1 100Base-FX et 2 10 / 100Base-T (X), SC Connecteur, mode simple, double fibre, 20 km, sur rail DIN, DC10-58V, -40 à 85 ° C Température de fonctionnement JAI-IF12WM-20
Industrial Media Converter, 1 100Base-FX et 2 10 / 100Base-T (X), SC Connecteur, mode unique, Fibre Optique, 20 km, sur rail DIN, DC10-58V, -40 à 85 ° C Température de fonctionnement JAI-IFS12M
Industrial Media Converter, 1 100Base-X SFP Slot et 2 10 / 100Base-T (X), sur rail DIN, DC10-58V, -40 à 85 ° C Température de fonctionnement Connecteur fibre: SC / ST / FC / LC (SFP Slot), mode simple / Multimode, double fibre / Fibre Optique, 2 km / 20 km / 40 km / 60 km / 80 km / 100 km / 120 km est en option. Alimentation: DC24V DIN-Rail d' alimentation ou adaptateur secteur est en option.
