Combiné 3f machines pour palettes - platon - poids : 2285 kg

Combiné 3F

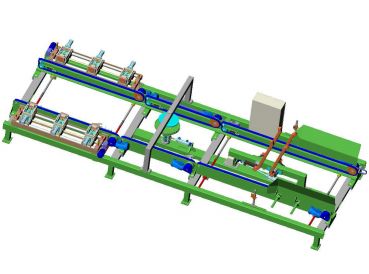

Train de chaînes de conditionnement sur lequel sont intégrés un train de marquage, un retourneur et un quart de tour.
Caractéristiques

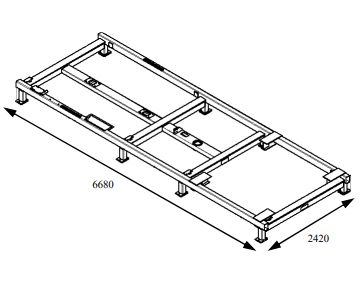

Dimensions
- Longueur : 6680 mm
- Largeur : 2420 mm
- Poids : 2285 kg
Technique
- Puissance électrique : 3,3 KW
- Consommation d'air : 5,2 m³/h
- Liaison à chaînes au pas de 25,4
Capacités
Dimensions palettes
- Longueur maxi : 1400 mm mini : 700 mm
- Largeur maxi : 1300 mm mini : 600 mm
- Hauteur maxi : 165 mm mini : 80 mm
Equipements
- 2 bras motorisés de convoyage
Un train de marquage
- 2 ensembles pneumatiques support de marque au gaz
- 6 marques pour empreinte à dés avec pivot pour récupérer d'éventuels défauts d'alignement des dés
- Vanne d'arrêt pour chaque marque
Un quart de tour
- Montée et rotation (voir combiné 4F) 2 vérins pneumatiques
Un retourneur papillon
- Avec système de rotation réalisé grâce à une double paire de bras
- Entraînement par vérins pneumatiques
Réglage
- Motorisé de la largeur des bras d'amenage
- Manuel des butées d'arrêt du quart de tour et du marquage
-Manuel des marques pour leur hauteur et entr'axe
Options
Réglage motorisé du train de marquage
Marquage électrique
