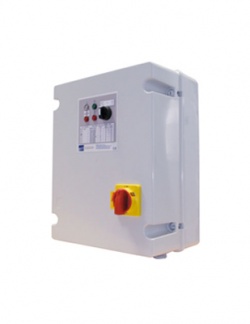

Coffret électrique ep series (sd)
![Coffret électrique ep series (sd)_0](https://www.hellopro.fr/images/produit-2/0/8/6/coffret-electrique-ep-series-sd-145680.jpg)
Description
Coffrets et systèmes de contrôle
COFFRETS ÉLECTRIQUES POUR ÉLECTROPOMPES SUBMERSIBLES
ET DE SURFACE
Coffrets électriques de protection et commande pour une, deux ou
trois électropompes (versions de 4 électropompes ou plus pouvant être
fournies sur demande). Fonctionnement en manuel ou en automatique
par le biais de pressostats ou flotteurs. 2 bornes sont en outre prévues
pour la connexion d’un flotteur de niveau minimum ou d’un pressostat
de pression minimum pour la protection contre la marche à sec. Le
déclenchement arrête les électropompes et est signalé par des témoins
prévus à cet effet sur le tableau. Les tableaux protègent les moteurs
contre la surcharge et l’absence de phase. Les éventuelles protections
déclenchées sont signalées sur le tableau lui-même et à distance par
le biais de contacts secs (si une centrale à distance est connectée).
La protection contre la surcharge et l’absence de phase se réinitialise
automatiquement trois fois de suite, puis manuellement au quatrième
déclenchement (les éventuels déclenchements n° 1 à 3 sont effacés une
heure après le dernier déclenchement).
PARTICULARITÉS TECHNIQUES
• P.MIN= Protection contre la marche à sec (contrôle avec un flotteur
ou un pressostat de niveau minimum) à réarmement automatique au
retour de l’eau
• PR= Commande de marche et arrêt de la ou des électropompes
• Échange automatique de la commande de redémarrage sur les
versions de tableaux qui commandes plusieurs électropompes
• Protection du moteur contre les surcharges à réinitialisation
automatique pour trois déclenchements et manuelle pour la
quatrième
• Protection de la ligne moteur contre les court-circuits, avec des
fusibles pour le démarrage du moteur
• Protection du transformateur et des circuits auxiliaires avec des
fusibles
• Signalisation à distance avec contact sec NC-NA des protections
déclenchées
• Continuité du fonctionnement du tableau également lorsque le module
d’échange KL1 est exclu (uniquement pour les tableaux 2EP SD)
DONNÉES TECHNIQUES
• Alimentation 230 V +10-15 % 50/60 Hz (monophasé)
400 V +10-15 % 50/60 Hz (triphasé)
• Température: de -10°C à +40°C
• Indice de protection: IP55
• Normes de référence: EN 60204-1, EN 60439-1, EN 61000-6-3, EN
61000-6-1 (pour les environnements civils)
COFFRETS ÉLECTRIQUES POUR ÉLECTROPOMPES SUBMERSIBLES
ET DE SURFACE
Coffrets électriques de protection et commande pour une, deux ou
trois électropompes (versions de 4 électropompes ou plus pouvant être
fournies sur demande). Fonctionnement en manuel ou en automatique
par le biais de pressostats ou flotteurs. 2 bornes sont en outre prévues
pour la connexion d’un flotteur de niveau minimum ou d’un pressostat
de pression minimum pour la protection contre la marche à sec. Le
déclenchement arrête les électropompes et est signalé par des témoins
prévus à cet effet sur le tableau. Les tableaux protègent les moteurs
contre la surcharge et l’absence de phase. Les éventuelles protections
déclenchées sont signalées sur le tableau lui-même et à distance par
le biais de contacts secs (si une centrale à distance est connectée).
La protection contre la surcharge et l’absence de phase se réinitialise
automatiquement trois fois de suite, puis manuellement au quatrième
déclenchement (les éventuels déclenchements n° 1 à 3 sont effacés une
heure après le dernier déclenchement).
PARTICULARITÉS TECHNIQUES
• P.MIN= Protection contre la marche à sec (contrôle avec un flotteur
ou un pressostat de niveau minimum) à réarmement automatique au
retour de l’eau
• PR= Commande de marche et arrêt de la ou des électropompes
• Échange automatique de la commande de redémarrage sur les
versions de tableaux qui commandes plusieurs électropompes
• Protection du moteur contre les surcharges à réinitialisation
automatique pour trois déclenchements et manuelle pour la
quatrième
• Protection de la ligne moteur contre les court-circuits, avec des
fusibles pour le démarrage du moteur
• Protection du transformateur et des circuits auxiliaires avec des
fusibles
• Signalisation à distance avec contact sec NC-NA des protections
déclenchées
• Continuité du fonctionnement du tableau également lorsque le module
d’échange KL1 est exclu (uniquement pour les tableaux 2EP SD)
DONNÉES TECHNIQUES
• Alimentation 230 V +10-15 % 50/60 Hz (monophasé)
400 V +10-15 % 50/60 Hz (triphasé)
• Température: de -10°C à +40°C
• Indice de protection: IP55
• Normes de référence: EN 60204-1, EN 60439-1, EN 61000-6-3, EN
61000-6-1 (pour les environnements civils)
