Coffret de commande électrique - Obturateur de canalisation permanent
Relié à un obturateur de canalisation permanent, le coffret de commande électrique est doté d'un manodétendeur et d'une bouteille d'azote permettant de gérer la pression envoyée à l'obturateur.
Pour rappel un
obturateur de canalisation est un produit particulièrement adapté à la protection de l'environnement, les obturateurs permanents sont conçus pour rester en permanence dans les canalisations afin d'en assurer l'obturation immédiate lors d'une pollution accidentelle.
Positionné dans la partie supérieure de la canalisation, sans aucun support grâce à un système ingénieux, l'obturateur, une fois gonflé, stoppera tout déversement de liquides toxiques ou toute propagation des eaux d'incendie dans la conduite.

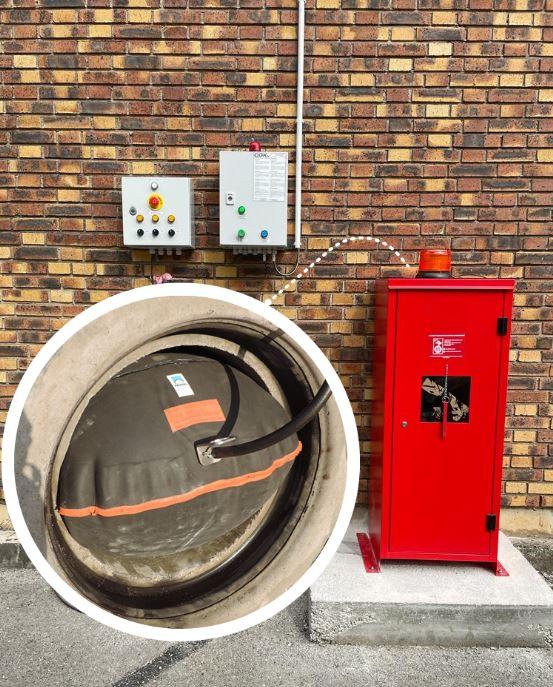

L'armoire à raccordement électrique permet de déclencher le gonflement d'un obturateur depuis un boitier déporté dans une pièce sécurité ou de maintenance. L'armoire nécessite un raccordement électrique.
Le déclenchement de l'obturateur via le coffret de commande électrique est simple. Après l'avoir relié électriquement et paramétré, il suffit d'appuyer sur le bouton pressoir du boitier déporté ou d'ouvrir la bouteille d'azote pour gonfler votre obturateur manuellement
Il est également possible de raccorder le boitier de commande à votre centrale de sécurité incendie pour déclencher l'obturateur automatiquement.
Notre équipe spécialisée peut réaliser l'installation, le paramétrage ainsi que la vérification annuelle de votre produit.
Coffret de commande :
- Dimensions : 500 x 400 x H1300 mm
- Coloris : Rouge
Composition coffret de commande :
- 1 alimentation ¼ ou ¾
- 1 bloc pneumatique de gonflage incluant un régulateur de pression 0.1 -3bar avec un manomètre, 2 coupleurs pour raccordement venturi (G1/2”), une électrovanne 24V, un pressostat en option
- 1 Manodétendeur Air Liquide
- 1 Venturi (En option)
Composition coffret électrique :
- 1 coffret métal 250x250x150
- 1 commutateur ON/OFF ou AUTO/MANU / 2 voyants LED (Blanc et Jaune) : pression tension gonflage
- 1 bouton arrêt d'urgence encastré
- 1 disjoncteur 6A
- 1 disjoncteur 10A A transfo 230/24
Obturateur :
- Diamètre Obturateur : de 100 à 1000 mm
- Matière : caoutchouc type NBR/NPVC
- Déclenchement : manuelle/électrique/GMS
- Résistance température : -25°C à 85°C
Le coffret de commande est disponible également en version manuelle et déclenchement GSM.
