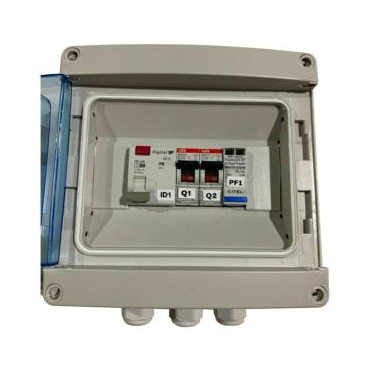

Coffret ac de protection 4 à 6kw en monophasé

Fabriqué en France.
Protection de votre installation

Dans toute installation d’autoconsommation électrique avec panneaux solaires qui implique un système photovoltaïque, vous aurez besoin d’un coffret de protection pour sécuriser aussi bien les équipements que les personnes.

Ce coffret de protection AC monophasé répond à vos besoins.

COFFRET DE PROTECTION AC :

Choisissez ce coffret de protection AC , obligatoire pour sécuriser toute installation de production d’électricité photovoltaïque avec une sortie onduleur ou micro-onduleur.

Cet équipement sécurise votre centrale solaire, vos équipements (panneau solaire photovoltaïque, onduleurs, batteries) par un disjoncteur ainsi que les personnes qui l’utilisent par un différentiel.

Le coffret de protection AC 4 à 6 kW peut également protéger toute l’installation contre les surtensions, les courts-circuits, les inversions de polarité, etc. Dès lors que vous disposez d’une centrale solaire dotée d’un onduleur qui transforme le courant continu des panneaux photovoltaïques en courant alternatif AC, vous aurez obligatoirement besoin de ce coffret de protection AC .

CARACTÉRISTIQUE TECHNIQUE DE CE BOITIER ÉLECTRIQUE MONOPHASÉ

Dédié à un système monophasé (contenant des micro-onduleurs) qui produit environ 4 à 6 kW, ce coffret de protection AC est adapté à une installation d’autoconsommation électrique avec ou sans injection dans le réseau public, avec ou sans contrat de revente du surplus avec votre fournisseur d’électricité.

Fabriqué en France aux normes UTE, le coffret de protection AC monophasé comprend :

1 Disjoncteur 1P+N 32A Type C
1 Inter-différentiel 40A/ 30mA haute immunité comme le préconise l'UTE C15-712-1
1 Parafoudre de type II pour régime de neutre TT - TNS
1 Protection du parafoudre par un disjoncteur 20A Type C
1 Coffret modulaire IK08 IP65 IK08 Classe II HB(UL94) anti-UV taille 8 modules
2 PE M20
Étiquettes normalisées UTE

DONNÉES TECHNIQUES DE CET ENSEMBLE DE DISJONCTEUR ET DIFFÉRENCIEL

Pour savoir si le coffret de protection photovoltaïque AC monophasé convient à votre installation photovoltaïque, découvrez les données techniques du dispositif dans le tableau suivant :

Étanchéité : IP65
Température d'utilisation : -25 à + 50°C
Tension admissible : 230VAC (275VAC)
Dimensions : 250mm x 220mm x 150mm
Disjoncteur courbe C : 32A
Utilisation : (AC) jusqu'à 7kW
Garantie : 2 ans

Télécharger la fiche technique
