Codeurs effet hall
Description
Codeurs absolus et incrémentaux à lecture électromagnétique - TWK ELEKTRONIK
Un nouveau principe de construction a été mis au point pour les codeurs électromagnétiques de la série TBX sur la base technologique de la lecture de position par effet Hall.

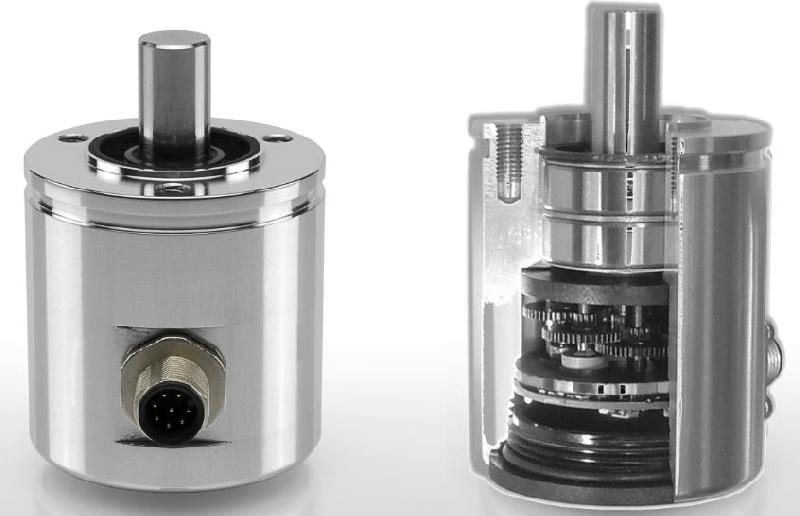

La principale particularité est la conception à deux chambres séparées. La première abrite les pièces mécaniques qui sont laxe dentraînement avec son double roulement, le joint à lèvres pour létanchéité et son aimant permanent. Elle est séparée de la chambre principale par une paroi métallique. Dans cette seconde chambre se trouve lélectronique de traitement avec les capteurs effet Hall intégrés dans un ASIC. La position angulaire est déterminée grâce à linfluence de laimant permanent sur les capteurs effet Hall de la chambre principale. Afin de garantir une étanchéité complète, la chambre principale peut être noyée dans une résine permettant également daccroître le tenue aux chocs et aux vibrations.
Le boîtier du codeur électromagnétique a une paroi dune épaisseur 8 mm et admet une charge axiale et radiale sur laxe dentraînement de 250 N avec un degré détanchéité IP66 voir IP69K. Lensemble de ces caractéristiques fait que ce matériel est particulièrement adapté aux applications nécessitants une grande robustesse et fiabilité tels que les grues, les engins de travaux publics et de chantiers, les engins mobiles, le ferroviaire, les machines agricoles, etc. Une exécution inox est également prévue pour une utilisation dans lagroalimentaire, en milieux marins ou chimiques.
Un nouveau principe de construction a été mis au point pour les codeurs électromagnétiques de la série TBX sur la base technologique de la lecture de position par effet Hall.
La principale particularité est la conception à deux chambres séparées. La première abrite les pièces mécaniques qui sont laxe dentraînement avec son double roulement, le joint à lèvres pour létanchéité et son aimant permanent. Elle est séparée de la chambre principale par une paroi métallique. Dans cette seconde chambre se trouve lélectronique de traitement avec les capteurs effet Hall intégrés dans un ASIC. La position angulaire est déterminée grâce à linfluence de laimant permanent sur les capteurs effet Hall de la chambre principale. Afin de garantir une étanchéité complète, la chambre principale peut être noyée dans une résine permettant également daccroître le tenue aux chocs et aux vibrations.
Le boîtier du codeur électromagnétique a une paroi dune épaisseur 8 mm et admet une charge axiale et radiale sur laxe dentraînement de 250 N avec un degré détanchéité IP66 voir IP69K. Lensemble de ces caractéristiques fait que ce matériel est particulièrement adapté aux applications nécessitants une grande robustesse et fiabilité tels que les grues, les engins de travaux publics et de chantiers, les engins mobiles, le ferroviaire, les machines agricoles, etc. Une exécution inox est également prévue pour une utilisation dans lagroalimentaire, en milieux marins ou chimiques.
