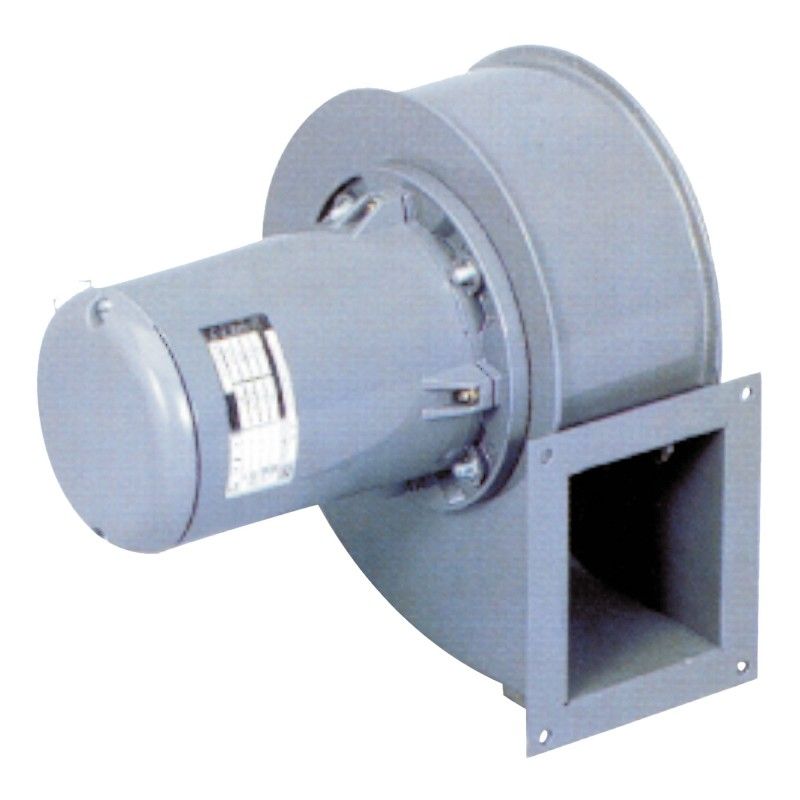

CMT ATEX
Moto-ventilateurs ATEX
Centrifuges - Action < 16 000 m3/h
- Conformité Norme ATEX Zone 1 et 2 Gaz, Zone 22 Poussières
- CMT Exd Anti-déflagrant
- CMT Exe Sécurité augmentée
- CMT Extc Protection par enveloppe
- Pression jusqu'à 2 500 Pa.
Application
Process industriels, ventilation de machines.
Extraction d'air ou ventilation de locaux dont l'atmosphère contient un ou plusieurs composés explosifs.
Moteur en accouplement direct 2 ou 4 pôles offrant une large gamme de pressions, jusqu'aux types d'installations nécessitant une importante pression disponible.
Température du flux d'air de -20°C à +40°C.
- CMT conformes avec la directive 2014/34/UE ATEX
- Zone ATEX Gaz :
- CMT Exd : II 2G Exd IIB T4 Gb.
- CMT Exe : II 2G Exe II T3 Gb.
- Zone ATEX Poussières :
- CMT Extc : II 3D Extc IIIB T125 Dc, poussières non conductrices.
- 3 séries :
- Série 1 :
- 5 tailles : 120 / 140 / 160 / 180 / 200.
- Débits de 100 à 2 300 m 3 /h.
- Série 2 :
- 4 tailles : 225 / 250 / 280 / 315.
- Débits de 300 à 7 100 m 3 /h.
- Série 3 :
- 4 tailles : 355 / 400 / 450 / 500.
- Débits de 1000 à 16 000 m 3 /h.
Construction
- Volute simple ouïe avec chaise support moteur série 2 et 3, en option sur série 1, en tôle d'acier protégée par une peinture époxy-polyester grise, avec plaque laiton entre turbine et flasque. Catégorie de corrosivité atmosphérique C3 suivant NF EN ISO 12944-2.
- Pavillon d'aspiration laiton.
- Turbine à action en acier galvanisé, montée en accouplement direct avec le moteur, équilibrée dynamiquement suivant ISO 1940.
- La totalité de l'ensemble : turbine / volute, forme un système anti-étincelles.
Motorisation
- 1 vitesse triphasé 400V 50Hz, IP 55, classe F, sans protection thermique (option).
- La série 1 est équipée de moteurs à brides B14.
- Les séries 2 et 3 sont équipées de moteurs à pattes B3.
