Cmb - cmt - ventilateur atex - vim - 180 à 15 900 m3/h.

loading

Description

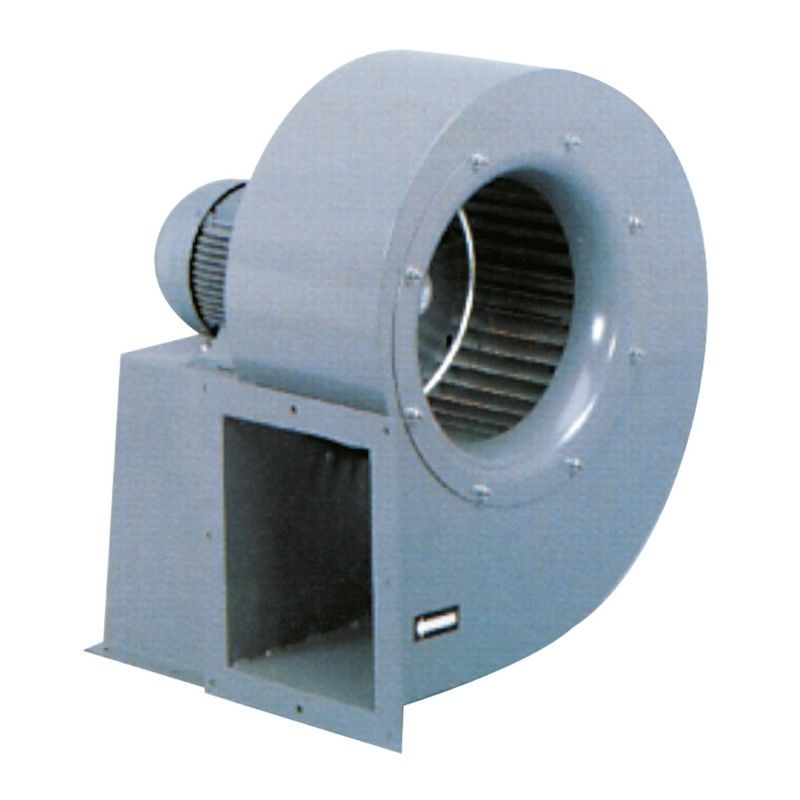

CMB - CMT
Moto-ventilateurs
Centrifuges - Action - Gaz chauds < 16 000 m3/h
  • Extraction de gaz chauds
  • Pression jusqu'à 2 500 Pa

Application
Process industriels, ventilation de machines.
Moteur en accouplement direct 2, 4 ou 6 pôles offrant une large gamme de pressions, jusqu'aux types d'installations nécessitant une importante pression disponible.
Température maxi de l'air extrait en régime permanent avec aspiration raccordée :
  • Série 1 : de 80°C à 110°C suivant caractéristiques techniques.
  • Série 2 et 3 : 150°C.
  • Température d'air ambiant : -20°C/+40°C.

Débit de 180 à 15 900 m 3 /h.
3 séries, 14 tailles, 8 positions de volute.

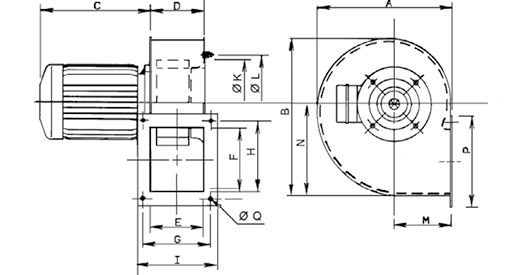

Construction
  • Volute simple ouïe, avec chaise support moteur série 2 et 3, en option en série 1 (MS) suivant caractéristiques, en tôle d'acier, protégée par une peinture époxy-polyester de couleur grise. Catégorie de corrosivité atmosphérique C3 suivant NF EN ISO 12944-2.
  • Turbine à action en acier galvanisé, montée en accouplement direct avec le moteur, équilibrée dynamiquement suivant ISO 1940.
Motorisation
  • Moteur asynchrone avec roulements à billes graissés à vie.
  • Série 1 : moteur à bride B14, IP44 classe B, ou IP55 classe F, sans protection thermique :
    • 1 vitesse monophasé 230V, 50Hz.
    • 1 vitesse triphasé 230/400V 50Hz.
  • Série 2 : moteur à pattes B3, IP55, classe F, sans protection thermique :
    • 1 vitesse monophasé 230V, 50Hz.
    • 1 vitesse triphasé 230/400V 50Hz jusqu'à 3 kW.
    • 1 vitesse triphasé 400V 50Hz, au delà de 3 kW.
  • Série 3 : moteur à pattes B3, IP55, classe F, sans protection thermique :
    • 1 vitesse triphasé 230/400V 50Hz jusqu'à 3 kW.
    • 1 vitesse triphasé 400V 50Hz, au delà de 3 kW.
  • Les moteurs triphasés IP55 sont pilotables par variation de fréquence. Les moteurs monophasés ne sont pas variables en tension.
Option
  • Version INOX 304 ou 316 : nous consulter.
