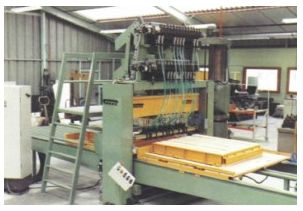

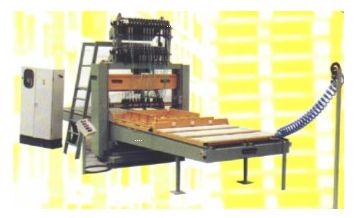

Cloueuse trimonpal machines pour palettes - codix - avec ligne de finition

Ligne fabrication de palettes d'une cadence de 45 à 120 palettes heure avec 2 opérateurs, machine TRIMONTPAL à double gabarits de montage et rivetage automatique de palettes (2 et 4 entrées à semelles simples ou périmétriques) à gabarit cadreur.

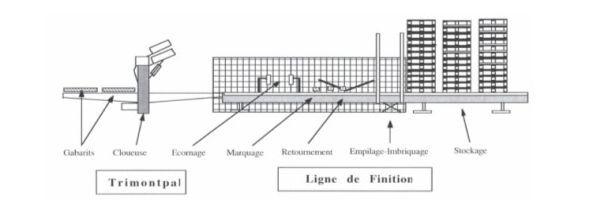

LES ATOUTS DU TRIMONTPAL AVEC LIGNE DE FINITION

• PRODUCTION : Tous types de palettes, de 45 à 120 palettes/heure selon votre type de palette fabriquée (les temps manuels de changement étant prépondérants) .
• POLYVALENCE DES PRODUCTIONS : Grâce aux doubles gabarits et à la programmation, on fabrique complètement les palettes 2 ou 4 entrées, à semelles simples, composées ou périmétriques.
• SOUPLESSE DE PRODUCTION : Changement de série de production grâce aux gabarits amovibles et réglables, au blocage pneumatique des cloueurs, à la programmation des arrêts clouage par apprentissage (temps de changements de série d'environ 1 heure).
• FACILITE DE CHARGEMENT : Positionnement et cadrage pneumatique des éléments de la palette sur la même machine.
• MAIN-D'OEUVRE REDUITE : 2 personnes au chargement des gabarits et contrôle du cycle de fabrication

POSSIBILITÉS D'USINAGE DES PLANCHES
Largeur de passage entre bâtis
1,700 m Largeur de passage utile après automotion jusqu'à
1,500 m Longueur réglage
suivant mécanisation de montage Hauteur sous cloueurs
1 m (dessus de palette) Consommation électrique
8,3 Kw Consommation pneumatique
1.550 NL/mn Production possible
250 palettes/heure
DESCRIPTIF bâti mécano-soudé peint
Carter de protection des parties en mouvements
Mécanisme principal monté sur palier et roulements
Glissières de coulisseaux interchangeables
Système approche-marteaux
Bridage des cloueurs : Pneumatique
Pilotage distribution par vérin pneumatique temporisé
2 distributions de 14 clous : 2 x 14 glissières
28 cloueurs (maxi sur ce modèle) TDS 9 (pointes de 30 à 65 mm) ou TDS 12 (pointes de 65 à 90 mm) Motoréducteur
7, 5 kw Embrayage-frein
électromagnétique Motoréducteur montée-baisse table
0,75 kw Passage maxi entre flancs
1700 mm Passage maxi sous cloueurs position basse
185 mm Passage mini sous cloueurs position basse
80 mm Table en position haute maxi/sol
930 mm Position extrème des clous sur barre support
1400 mm Quinconce maxi des clous
75 mm Ecartement mini des clous entre eux
27 mm Nombre utile de distributions
manuel Ecartement des glissières de distribution selon diamètre des pointes
Options : Programmation pneumatique ou électronique des cloueurs.
>>>>>> cloueur Ø 12 spécial pour clouage étage traverse sur dés Réglages
Nombre et position cloueurs (manuel)
Hauteur table (motorisée)
(Balancement panier continu )
Cycle
Point mort haut (impératif)
>>Distribution des pointes
>>>Arrivée en position du produit à clouer (palette)
>>>>Baisse de la poutre en approche marteau
>>>>>Clouage
>>>>>>Retour position initiale de la poutre (PMH)
