Clapet anti-retour etanche de classe 4 selon en-1751

Etanchéité selon norme EN-1751 / Registres spéciaux PWS Smay
Application

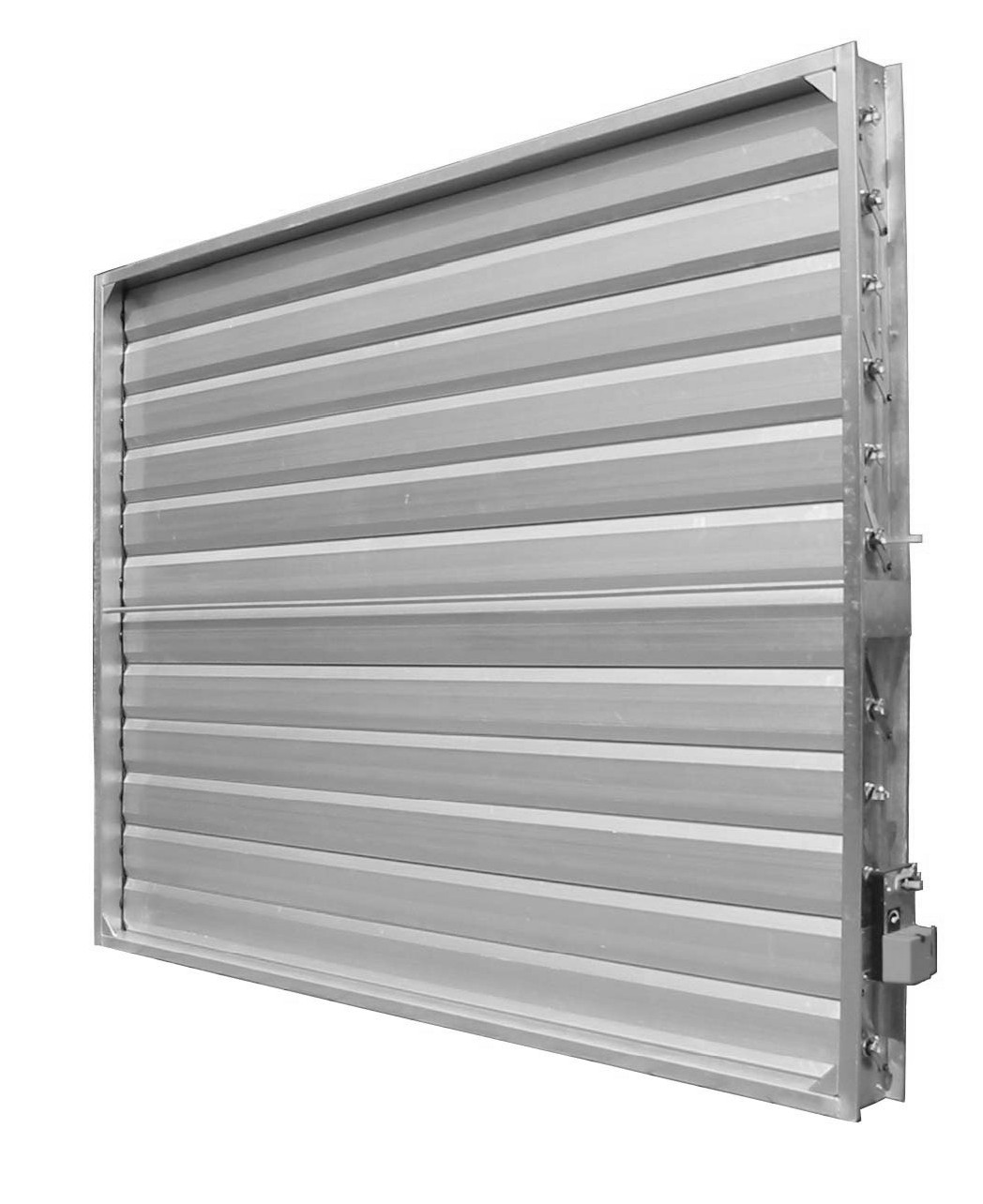

Les registres multi ailés PWS avec ailettes à ouverture opposée ou parallèle sont appliqués au réglage ou à la fermeture de l’écoulement de l’air dans les conduits de ventilation rectangulaires. Ils peuvent être montés dans les centrales de traitement de l’air ou dans les murs.
La structure du registre assure une étanchéité dans les limites de la 3e à la 4e classe selon EN-1751.
Les lames du registre, ayant une largeur de 165 [mm], ont été construites de manière à ce que ce dernier, dès lors qu'il atteind des dimensions de 2000 x 2000 [mm] supporte une pression de 2500 [Pa]. Les insertions d’étanchéité spéciales montées aux extrémités des lames assurent une très forte étanchéité.
Les lames du registre sont montées sur le cadre sur des roulements recouverts des deux côtés, ce qui assure un fonctionnement fiable de longue durée.
Le registre peut fonctionner dans des conditions ambiantes très difficiles (poussières, humidité). L’entraînement des lames est réalisé à l’aide d'un système de leviers et de brins (biellettes), aussi bien en ouverture opposée PWSp que parallèle PWSw. Les propriétés mentionnées ci-dessus font que ce registre est notamment recommandé pour les centrales de traitement de l’air, dont la section transversale dépasse 1400 [mm] à l'horizontal, et 1000 [mm] à la verticale.
Dimensions maximum du registre :
- A = 3000 [mm]; B = 2850 [mm] pour les installations sans pression
- A = 2400 [mm]; B = 2000 [mm] avec une pression allant jusqu’à 1000 [Pa]
- A = 2000 [mm]; B = 2000 [mm] avec une pression allant jusqu’à 2500 [Pa]
Température de service maximum admissible (-40 jusqu’à +90ºC).
Le registre PWS possède l’Attestation Hygiénique HK/P/0888/01/2002.
Matériau
Le cadre du registre PWS est réalisé en tôle en acier galvanisé et les lames en profilé d’aluminium. Des insertions d'étanchéité spéciales, munies d'un joint à glissement sont montées sur les extrémités des lames. Les lames sont actionnées à l'aide de roulements à billes montés dans le cadre du registre.
Entraînement
1 – registre avec servomoteur
2 – registre avec mécanisme manuel
3 – registre avec essieu allongé.
Attention :
La forme des lames en aluminium (avec et sans joint) est protégée comme propriété de « SMAY » et a fait l'objet d'un dépôt de brevet auprès du Bureau des Brevets Polonais (Polish Patent Office) en 1995.
