Chaudières à gazéification du bois - atmos

Les chaudières sont construites pour brûler du bois sur le principe de la gazéification du générateur avec l'utilisation d'un ventilateur d'extraction de gaz (S), qui retire les gaz de combustion de la chaudière, ou conduit l'air dans la chaudière.

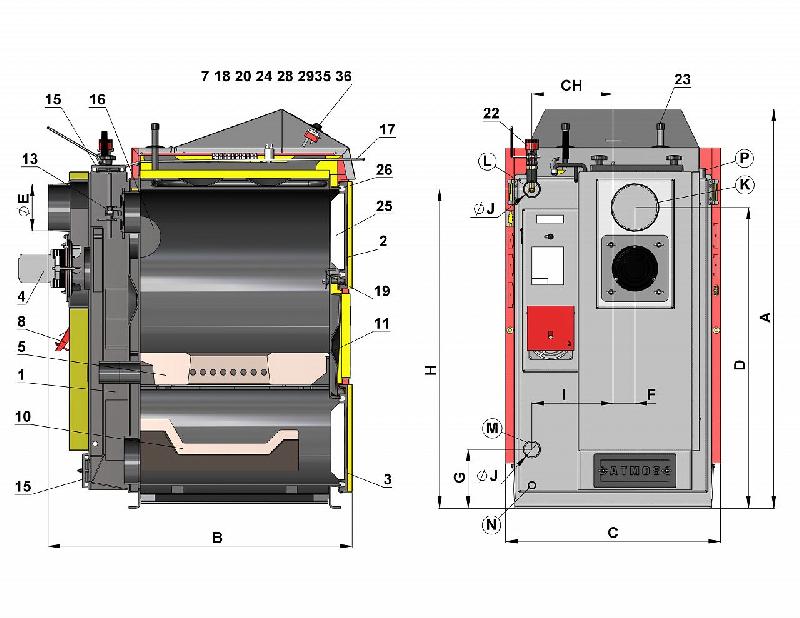

Le corps de la chaudière est fabriqué sous forme de soudure de tôles d'acier de 3 à 8 mm. Ils comprennent la trémie à combustible, qui est équipée au fond d'un raccord de tuyau résistant à la chaleur avec trou longitudinal pour les gaz de combustion et le passage des gaz. La partie de combustion du four à chambres multiples sous la trémie de combustible est équipée de raccords de tuyauterie en céramique. Il y a un conduit vertical de gaz de combustion à l'arrière du corps de la chaudière, qui est équipé d'une vanne de chauffage dans la partie supérieure. La partie supérieure du conduit de gaz de combustion est équipée d'une sortie d'échappement de gaz pour le raccordement à une cheminée.
Adventages de chaudières à gazéification du bois ATMOS
Possibilité de brûler de gros morceaux de bois (bois de bûche)
Grand espace pour le bois - longue période de combustion
Haute efficacité 81 - 91% - l'air primaire et secondaire est préchauffé à une température élevée
Brûlage écologique - chaudière classe 5 - ?SN EN 303-5, ECODESIGN 2015/1189
Ventilateur d'extraction - nettoyage des cendres sans poussière, chaufferie sans fumée
Boucle de refroidissement protection contre la surchauffe - sans risque de détérioration de la chaudière
Le ventilateur d'extraction s'arrête automatiquement lorsque le carburant brûle
Élimination confortable des cendres - grand espace pour les cendres (lorsque vous brûlez du bois, vous devez le nettoyer une fois par semaine)
Chaudière sans échangeur de chaleur tubulaire - nettoyage plus facile
Petite taille et faible poids
Haute qualité
Environnement
La combustion inversée et une chambre de combustion en céramique permettent une combustion parfaite avec un minimum d'émissions polluantes. Les chaudières sont conformes aux exigences des produits respectueux de l'environnement conformément à la directive n ° 13/2002 du ministère tchèque de l'environnement. Ils sont conformes à la norme européenne EN 303-5 et à tous les taux de chaudières en classe 3, 4, 5, EKODESIGN 2015/1189.
Installation
Les chaudières ATMOS doivent être raccordées via la vanne de thermorégulation LADDOMAT 22 ou ESBE pour maintenir la température minimale de l'eau de retour à la chaudière à 65 ° C. La température de l'eau sortant de la chaudière doit être maintenue en permanence entre 80 et 90 ° C. La configuration par défaut de toutes les chaudières comprend un circuit de refroidissement pour éviter la surchauffe. Nous vous recommandons d'installer des chaudières avec des réservoirs d'accumulation.
Certification
Toutes les chaudières ATMOS sont certifiées dans des laboratoires d'essais pour les différents pays de destination: State Testing Laboratory Brno, TÜV Munich - Allemagne, Lituanie, Ukraine, Suède, Pologne, Autriche, Slovaquie, Hongrie selon les normes en vigueur - EN 303-5.
Protégé par brevet.

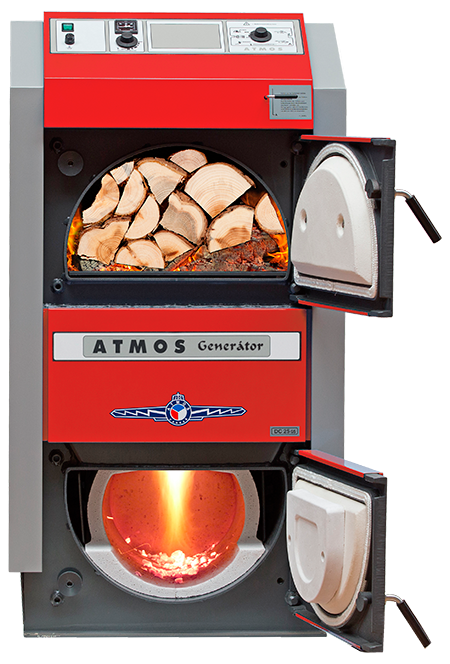

Les chaudières ATMOS Generator DC15GS, DC20GS, DC25GS, DC32GS et DC40GS sont de tout nouveaux types de chaudières à bois. Ce sont de véritables générateurs de LCV.
Régulation des chaudières
Électrique - mécanique - La puissance est contrôlée par une soupape de sécurité actionnée avec le régulateur de tirage, type FR 124, qui ouvre ou ferme automatiquement la soupape de sécurité en fonction d'une température de sortie d'eau réglée (80 - 90 ° C). Lors du réglage du régulateur de puissance, une grande attention doit être accordée car le régulateur a une autre fonction importante autre que la régulation de puissance - il protège également la chaudière contre la surchauffe. Un thermostat de contrôle situé sur le panneau de la chaudière régule le ventilateur selon une température de consigne (75 - 85 ° C). Une température inférieure de 5 ° C doit être réglée sur le thermostat de contrôle plutôt que sur le régulateur de tirage FR 124.
La chaudière fonctionne à une puissance réduite même sans ventilateur - le chauffage n'est pas perdu en cas de panne de courant électrique. Jusqu'à 70% de sa puissance nominale, la chaudière peut fonctionner sans ventilateur.
Composition du panneau:
interrupteur principal d'arrêt, thermostat de sécurité, thermomètre, thermostat de régulateur et thermostat de combustion
La régulation électromécanique est une solution optimale pour une gestion aisée du fonctionnement de la chaudière (ventilateur).
La conception du panneau avec régulation standard est une conception de base pour toutes les chaudières produites.
Composition du panneau:
interrupteur principal, thermostat de sécurité, fusible 6,3 A et régulation électronique ACD 01
La régulation en fonction des intempéries est équipée de fonctions de gestion du fonctionnement de la chaudière (ventilateur), de la pompe du circuit chaudière, de deux circuits de chauffage, du réchauffement de l'eau de service et de la gestion du chauffage solaire.
La conception du panneau avec régulation électronique intégrée ACD 01 est réalisée en variante pour les chaudières DC25S, DC32S, DC25GS.
Chaque chaudière peut être équipée chez le client d'une régulation électronique ATMOS ACD 01 pour la gestion de l'ensemble de l'installation de chauffage, en fonction des températures extérieures et ambiantes. Cette régulation peut également être gérée par la chaudière elle-même avec un ventilateur avec de nombreuses autres fonctions.
la largeur de la chaudière est de 555 mm après démontage des capots latéraux
Attention! La chaudière DC15E n'est pas équipée d'un ventilateur!
Les chaudières DC70S et DC100 sont équipées d'un ventilateur soufflant.
