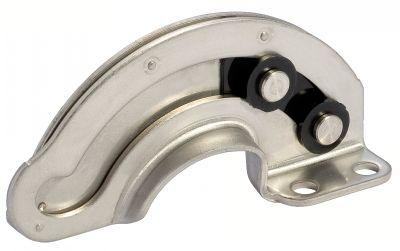

CHARNIERE INVISIBLE ACIER, A 90° - SANS DECROCHEMENT (37-32)

MATIERE - Acier zingué. - Lames en acier zingué ou en inox. - Rivets en inox. UTILISATION - Modèle à décrochement : pour le maintien des portes en position ouverte. - Indice d'inflammabilité : UL94-HB. - Température d'emploi de – 40°C à 85°C. - Modèle sans décrochement : F1 acier: 205 N F1 inox: 185 N F2 acier: 625 N F2 inox: 525 N - Modèle avec décrochement : F1 acier: 415 N F1 inox: 430 N F2 acier: 155 N* F2 inox: 280 N* *en position ouverte MONTAGE - Préparer la porte et le châssis comme illustré. - Fixer la charnière au moyen de vis M5 (non fournies) ou la souder. - Un panneau de plus de 4 mm d'épaisseur nécessite un chanfrein de 45° sur la porte et le châssis.
