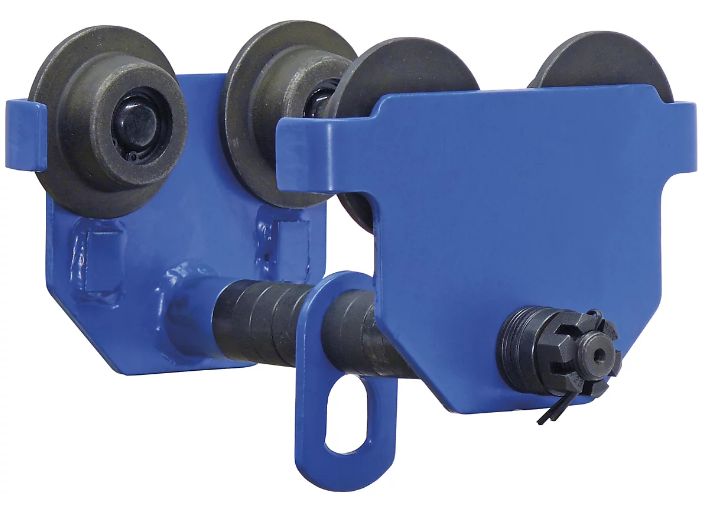

Chariot porte-palan

Un chariot porte-palan est un accessoire utilisé pour la suspension des appareils de levage suspendus. Cela concerne surtout les matériels de levage équipés d’un crochet, notamment un palan. Cet outil forme donc le système d’accrochage de l’équipement de levage. À ce titre, il ne convient pas au levage de charge, il sert de porteur à l’outil dédié à cette fonction. Aussi, il doit être capable de soutenir à la fois l’appareil de levage et la charge à lever. Autrement dit, la capacité maximale du chariot à palan doit être égale ou supérieure au poids de l’outil de levage additionné à celui de l’objet manutentionné. Selon la configuration, le chariot porte-palan peut même dépasser les 200 tonnes de capacité.

Le chariot porte-palan s’intercale entre l’outil de levage et les structures qui lui servent de support. Il est formé par deux flasques latérales reliées par une traverse de longueur varié selon le fabricant et munies de plusieurs galets montés sur roulement à billes pour son déplacement sur le porteur (profil, poutre ou poutrelle). Grâce à une ouverture ou un écartement réglable, l’équipement peut travailler sur divers types et différentes dimensions de profils, poutres et poutrelles.

Le chariot porte-palan est décliné en trois principaux types :

On peut distinguer :
