Chargeuses sur pneus - 50t à 80t (grosses) caterpillar 994 k

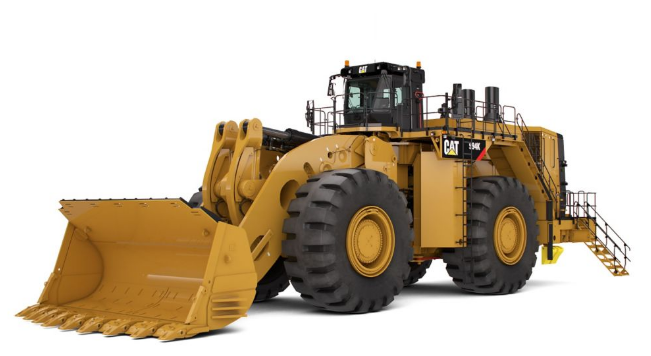

Chargeuses sur pneus - 50t à 80t (grosses) Caterpillar 994 K
Les grosses chargeuses sur pneus Cat sont conçues pour offrir une longévité maximale et garantir une disponibilité optimale, sur plusieurs cycles de vie. Grâce à leurs performances optimisées et leur entretien simplifié, nos machines vous permettent de déplacer plus de matériaux de manière plus sûre et plus efficace, et ce à un coût par tonne inférieur. Commercialisée en 1990, la Chargeuse sur pneus 994 est aujourd'hui la machine préférée des clients dans sa catégorie depuis 25 ans. Motivés par la satisfaction et la réussite de nos clients, nous cherchons sans cesse à concevoir de nouvelles séries perpétuant la tradition de fiabilité, de sécurité, de confort du conducteur, de facilité d'entretien et de développement durable.
Godets et outils d'attaque du sol
Les performances avant tout
Productivité accrue et haut rendement énergétique
Les godets types Performance sont conçus pour des offrir performances exceptionnelles avec une grande variété de matériaux. Ils sont conçus pour creuser dans les tas rapidement et charger efficacement. Les facteurs de remplissage vont jusqu'à 115 % pour vous permettre d'effectuer le travail rapidement. Les cycles de charge rapides et les déplacements moins fréquents contribuent à réduire l'usure de la machine et préservent votre productivité.
Les godets ci-dessous font partie de la série Performance. Ils se déclinent en différentes capacités et largeurs pour répondre à vos besoins en matière de chargement et de transport.
Godets roche
Conçus pour une utilisation en talus ou pour le chargement au front de calcaire et d'autres roches non traitées. Sert également au chargement du tombereau et de la trémie pour un large éventail de matériaux de carrières. Les outils d'attaque du sol comportent une lame de coupe en V avec des adaptateurs, des segments demi-flèche, des plaques d'usure de fond, des ailerons et des protections latérales.
Godets roche extra-robustes
Conçus pour une utilisation dans des applications telles que le chargement au front de matériau tout-venant compact ou la manutention de matériaux dans des conditions d'abrasion modérée et d'impacts importants. Les outils d'attaque du sol sont semblables aux godets roche, avec en outre des protections de lame de coupe et un système de plaque d'usure à fixation mécanique (MAWPs, Mechanically Attached Wear Plate system) sur les ailes et sous le godet. Une protection d'extrémité de lame de base, des patins d'usure, des plaques d'usure latérales supplémentaires et un ensemble supplémentaire de protecteurs de longerons ont été ajoutés.
Godets minerai de fer
Conçus pour les applications demandant une puissance extrême comme le chargement au front. Ils sont conçus pour des conditions d'abrasion élevée et des impacts modérés. Les outils d'attaque du sol sont les mêmes que les godets roche extra-robustes, mais la capacité du godet est moindre pour faire face à une densité plus élevée.
Godets à charbon
Conçus pour une utilisation dans les applications à faible densité et avec des matériaux non abrasifs. Les outils d'attaque du sol comprennent une lame de base droite avec des adaptateurs et des segments demi-flèche.
Outils d'attaque du sol
Protégez les composants coûteux. Réduisez vos coûts d'exploitation. Exploitez tout le potentiel de votre machine. Choisissez parmi un large éventail d'outils d'attaque du sol performants conçus pour répondre aux exigences de vos applications.
Option de pointe CapSure? : Pointe extra-robuste
Option de pointe CapSure : pointe Abrasion à usage intensif
Option de pointe CapSure : pointe Charbon
Option de pointe CapSure : pointe Pénétration élevée
Option de protection du bord : protections CapSure
Option de protection du bord : segments demi-flèche
Protecteurs de longeron CapSure
MAWPs ? au niveau latéral et au fond
Protecteurs d'extrémité de lame de base
Cache supérieur d'adaptateur
Consultez notre catalogue de pièces pour plus options d'outils d'attaque du sol.
Technologie de retenue CapSure?
Simplifiez le remplacement des composants d'outils d'attaque du sol avec un système de retenue CapSure sans marteau pour une installation rapide, facile et sécurisée. Les protecteurs de longerons, les protections et les pointes CapSure se verrouillent et se déverrouillent facilement par la rotation à 180 degrés d'un cliquet de 3?4 in.
Sécurité
Parce que votre sécurité est notre priorité.
Nous améliorons en permanence nos produits afin d'offrir un environnement de travail sécurisé au conducteur et aux personnes qui travaillent sur le chantier.
Accès à la machine
L'échelle plus large avec un angle de 45° améliore la sécurité du conducteur lors de la montée sur la 994 K ou de la descente.
Les passerelles larges sont dotées de surfaces antidérapantes et des points de verrouillage/étiquetage sont intégrés aux zones d'entretien.
Les plates-formes de nettoyage du pare-brise procurent un accès sécurisé et pratique au conducteur.
Trois points de contact sont maintenus à tout moment grâce à des zones d'entretien accessibles depuis le sol ou une plate-forme.
L'échelle de sortie de secours offre une troisième sortie, au besoin .
Visibilité
L'option Detect de Cat, qui inclut le module Cat Vision plus un système de radar de détection d'objet en option, améliore la vigilance du conducteur autour de la machine.
Les projecteurs à diodes installés de série offrent une excellente visibilité de la zone de travail.
Témoins d'avertissement LED, programmables pour une signalisation adaptée au chantier.
Le système à six rétroviseurs améliore le champ de vision du conducteur sur les côtés et à l'arrière de la machine. Chauffage également disponible en option.
Store rétractable de série.
Position de cabine plus élevée pour une meilleure visibilité pendant les opérations de chargement.
Poste de conduite
Siège à suspension pneumatique et montants visqueux de cabine réduisant les vibrations de la machine sur le conducteur.
Faibles niveaux sonores intérieurs.
Ceintures de sécurité de 76 mm (3 in) installées de série avec système de rappel.
Harnais à quatre points d'ancrage en option, avec système de rappel.
Siège instructeur doté d'une ceinture de sécurité de 76 mm (3 in) installée de série, pour faciliter la formation des nouveaux conducteurs.
Système d'accès motorisé
Le système d'accès motorisé Cat permet d'accéder plus facilement aux premières marches en permettant de monter sur la plate-forme arrière ou d'en descendre plus aisément.
Un système d'accès sûr et ergonomique.
Tous les conducteurs disposent d'un espace suffisant pour utiliser le large escalier en toute sécurité.
Mains courantes situées des deux côtés des escaliers permettant de disposer en permanence de trois points de contact.
Relevage et abaissement de l'escalier depuis la cabine ou le sol.
Cat MineStar System
Augmentez votre rentabilité.
Cat MineStar System comprend la gamme de technologies intégrées d'exploitation de mine et de gestion des équipements mobiles la plus complète du marché, configurable en fonction de vos besoins. Ses différents modules (Fleet, Terrain, Detect, Health et Command) sont combinés à une gamme de technologies vous permettant de gérer l'ensemble de votre exploitation, de l'affectation des véhicules du parc à la surveillance des conditions ambiantes, en passant par le contrôle à distance et autonome. La 994K peut être équipée d'un grand nombre de ces technologies avancées, dont certaines sont proposées de série.
Fleet
Le module Fleet assure un suivi en temps réel des machines et de leur affectation, ainsi qu'une gestion de la productivité, pour vous fournir une vue d'ensemble complète de l'exploitation de toutes vos ressources, où que vous soyez dans le monde.
Terrain pour le chargement
Le module Terrain de votre 994 K permet une gestion haute précision des opérations de chargement grâce à sa technologie de guidage. Il offre également à la 994 K une productivité accrue et une efficacité améliorée grâce à un retour d'informations en temps réel.
Detect
Le module Detect aide à améliorer la vigilance du conducteur, pour une sécurité accrue sur l'exploitation. Il comprend différentes fonctionnalités conçues pour assister le conducteur dans les zones où la visibilité est limitée autour des équipements fixes et mobiles.
Health
Le module Health fournit des données critiques sur l'état et l'exploitation de la machine, basées sur les événements survenus, pour l'intégralité de votre parc. Il inclut des possibilités complètes de surveillance des ressources et de l'état des équipements, au moyen d'une gamme étendue d'outils de diagnostics, d'analyse et de rapports.
Structures
Conçues pour les conditions extrêmes.
Structures robustes
Dopez vos résultats grâce à des structures ultra-résistantes capables d'assurer plusieurs cycles de vie et de supporter les conditions de chargement les plus difficiles.
Son châssis arrière entièrement caissonné résiste aussi bien aux forces de torsion qu'aux chocs afin d'optimiser la durée de vie des composants installés.
Les caissons utilisent des pièces moulées dans les zones clés pour augmenter la longévité du caisson et optimiser l'efficacité.
Le montage de l'essieu arrière sur le caisson a été optimisé pour mieux répartir les charges afin d'augmenter l'intégrité structurelle.
Bras de manutention
L'efficacité de nos bras de manutention éprouvés sur le terrain est synonyme pour vous d'une disponibilité et d'une productivité maximales.
Excellente visibilité sur les bords du godet et sur la zone de travail grâce à la timonerie en Z.
Absorption des charges à fortes contraintes par les bras de manutention en acier plein.
Résistance accrue au niveau des zones clés grâce à l'utilisation de moulages monoblocs.
Longévité accrue grâce à des bras de manutention dégagés des contraintes.
Timonerie avant
Pour garantir une durée de vie et une fiabilité optimales, les articulations à axe de la timonerie sont conçues avec un système de graissage automatique de série.
Des combinaisons performantes
Un système de chargement/transport efficace commence par une combinaison parfaite des machines.
Des machines idéalement adaptées aux applications
La 994K standard a été conçue pour charger les Tombereaux 785 de 136 tonnes (150 tonnes US) en quatre passages. La 994K standard charge les Tombereaux 789 de 177 tonnes (195 tonnes US) en cinq passages et les Tombereaux 793 de 227 tonnes (240 tonnes US) en six passages.
Des combinaisons efficaces
Pour que les tombereaux soient chargés à plein en un minimum de temps, le système de chargement/transport doit être basé sur une parfaite association de machines. Les chargeuses sur pneus se combinent idéalement aux tombereaux pour applications minières Cat afin de maximiser le volume de matériaux déplacé avec un coût de fonctionnement par tonne le plus bas du marché.
Sélection des godets
La sélection du godet adapté dépend des exigences de pénétration, de la masse volumique des matériaux, de l'abrasion et de la cible de chargement. Pour une efficacité optimale du chargement et une productivité accrue, la taille des godets doit être déterminée en fonction de la capacité de la plate-forme du tombereau et de la masse volumique des matériaux.
Groupe motopropulseur
Déplacez plus efficacement les matériaux grâce à une puissance et à un contrôle accrus.
Convertisseur de couple à embrayage de rotor (ICTC) et système de commande de l'effort à la jante (RCS)
Réduisez votre coût par tonne en utilisant les systèmes ICTC et RCS avancés pour doser l'effort à la jante.
Réduisez le patinage et l'usure des pneus en modulant l'effort à la jante de 100 à 25 % en appuyant sur la pédale de frein gauche. Une fois la réduction à 25 % de l'effort à la jante obtenue, la pédale de gauche sert de nouveau à freiner.
Diminuez le risque de patinage des roues sans réduire l'efficacité hydraulique de la machine grâce au RCS.
Améliorez le rendement énergétique de certaines applications grâce à l'embrayage de verrouillage du convertisseur de couple permettant un entraînement direct.
Système de commande de direction et de transmission intégrée (STIC?)
Bénéficiez d'une réactivité et d'un contrôle maximal grâce au système STIC associant la sélection du sens de marche, la sélection des rapports et la direction en un levier unique.
Un simple mouvement du levier d'un côté ou de l'autre permet de tourner à droite ou à gauche, pour réduire les efforts du conducteur.
Sélection des rapports ultra-facile du bout des doigts.
Des cycles plus souples, plus rapides et moins de fatigue du conducteur grâce à l'utilisation de commandes intégrées nécessitant peu d'efforts.
Transmission Powershift à trains planétaires Cat
Votre réussite passe par une transmission de qualité supérieure, spécialement conçue pour les applications minières
Un passage de rapport homogène, souple et efficace grâce aux commandes électroniques intégrées.
Longévité et fiabilité assurées grâce aux traitements thermiques et métallurgiques des engrenages.
Trois rapports en marche avant et trois rapports en marche arrière pour s'adapter à votre application.
Moteur 3516E Cat
Les moteurs de la série 3500 éprouvée continuent d'assurer la longévité et la fiabilité de la 994K. Au c?ur de la Chargeuse sur pneus 994K se trouve le nouveau Moteur 3516E. Sa conception à 16 cylindres et quatre temps lui confère en effet des performances optimales.
Des performances sur mesure grâce aux turbocompresseurs et aux refroidisseurs d'admission.
Un couple élevé : la réserve de couple de 39 % apporte une remarquable capacité de surcharge lors de l'excavation et de l'accélération dans les situations où l'effort à la jante est élevé.
Une durée de vie accrue du moteur grâce à une course plus longue et des régimes nominaux inférieurs.
Réponse rapide du moteur grâce aux commandes électroniques.
Mode économie
Garantit productivité et efficacité optimales, tout au long de la journée, tous les jours. Les technologies avancées des systèmes de la 994 K vous permettent de réaliser des économies de carburant. Avec l'accélération à la demande, le modèle 994 K gère automatiquement le régime moteur, pendant que le conducteur se focalise sur la pédale de gauche et le contrôle des équipements.
Offre au conducteur le même contrôle et la même sensibilité que la fonction de verrouillage de l'accélérateur classique.
Efficacité de l'accélérateur manuel et ergonomie du verrouillage de l'accélérateur.
Circuit hydraulique
Une productivité accrue pour une efficacité décuplée.
Circuit hydraulique à commande de débit positif
Augmentez votre efficacité grâce à notre circuit hydraulique à commande de débit positif (PFC). Le circuit PFC (Positive Flow Control, commande de débit positif) dispose d'une commande double à pompes et à vannes. L'optimisation de la commande de la pompe permet de rendre le débit d'huile hydraulique proportionnel au mouvement du levier des équipements.
Des cycles rapides et productifs activés par quatre pompes à cylindrée variable à commandes électroniques.
Plus grande sensibilité et un meilleur contrôle du godet.
Des performances et une efficacité constantes pour un échauffement du circuit moindre.
Commandes électrohydrauliques
Les performances des équipements permettent aux conducteurs d'améliorer leur productivité.
Travaillez confortablement grâce à des butées de vérin hydraulique à commande électronique.
Appréciez les commandes souples faciles à utiliser.
Activez aisément le désengagement automatique des équipements depuis l'intérieur de la cabine.
Circuit de direction
Un fonctionnement en toute sécurité de la chargeuse commence par un contrôle précis de la machine. C'est pourquoi nous avons équipé notre Chargeuse sur pneus 994K d'un circuit de direction à détection de charge hydraulique.
Pompes à pistons à cylindrée variable très performantes.
Assurez un positionnement précis pour faciliter le chargement dans les espaces de travail réduits grâce à l'angle d'articulation de braquage de 40 degrés.
Environnement de travail plus confortable grâce aux commandes de direction et de transmission intégrées.
Système de filtration
Bénéficiez d'un circuit hydraulique aux performances et à la fiabilité accrues grâce à notre système de filtration avancé.
Filtres du retour au carter levage/inclinaison.
Filtres haute pression levage/inclinaison.
Filtres de retour au carter de direction.
Filtre haute pression de direction.
Filtres de retour au carter hydraulique.
Filtres du groupe motopropulseur pour la transmission, le convertisseur de couple, les entraînements de la pompe.
Filtre à huile des freins avant et arrière.
Circuit de refroidissement
Un ventilateur à vitesse variable de série pour améliorer l'efficacité et les performances de refroidissement.
En option, version température ambiante élevée pour des conditions de climat chaud.
Commande de ventilation en option pour assurer de bonnes performances de refroidissement par temps froid.
Solutions technologiques
Boostez votre productivité grâce aux systèmes électroniques intégrés.
Les commandes électroniques intégrées fournissent des niveaux d'informations variables pour le chantier et le conducteur. Cette intégration crée une machine intelligente et permet au conducteur d'être mieux informé, pour une productivité améliorée.
Affichage des informations
Nous avons travaillé sans relâche pour aider nos clients et les conducteurs à améliorer leurs performances grâce à notre écran tactile optimisé.
Fonctionnement intuitif et navigation facilitée grâce à notre interface utilisateur améliorée.
Des conducteurs tenus informés à tout moment du fonctionnement des circuits de la machine, pour des temps d'entretien réduits.
Pesée à la volée rapide avec Cat® Production Measurement (CPM).
Product Link? Cat
Le système de surveillance à distance Product Link rationalise la gestion des équipements.
Accès à distance aux informations grâce à l'interface VisionLink® facile à utiliser.
Optimisez le temps productif en restant informé sur les circuits de la machine et les codes de diagnostic.
Suivez les données de la machine, telles que l'utilisation, la consommation de carburant et la charge utile.
Restez informé de l'emplacement de la machine, des heures du compteur d'entretien et des rapports.
Système de gestion des informations vitales (VIMS?)
Connectez-vous directement à la machine pour accéder à des données enrichies et aux nombreuses informations issues des capteurs.
Créez des rapports de productivité incluant la charge utile et la segmentation des cycles de travail.
Cernez les besoins de formation des conducteurs par le biais des données de productivité.
Enregistrement des données détaillées des paramètres de la machine et des codes de diagnostic.
Suivez les informations des capteurs, avec des analyses de tendances et des histogrammes, pour surveiller l'état de la machine.
Poste de conduite
Pour un confort optimal du conducteur et une ergonomie exceptionnelle.
Un travail plus efficace et plus confortable des conducteurs grâce à une cabine inspirée par nos clients.

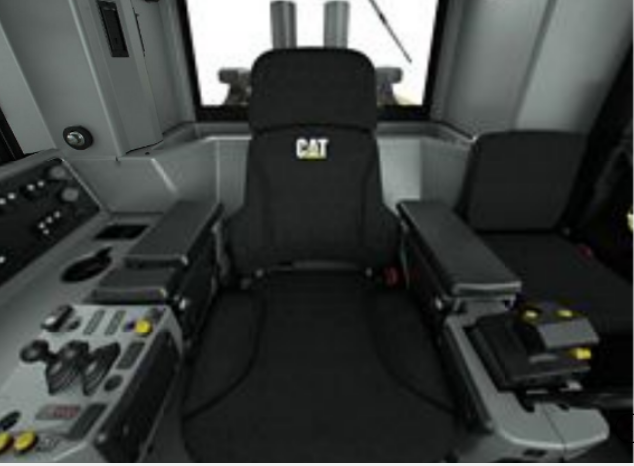

Siège Deluxe pour le conducteur
Améliorez le confort du conducteur et réduisez sa fatigue grâce au siège Comfort Cat série III.
Siège chauffant et ventilé disponible avec renfort à revêtement cuir.
Dossier haut et coussins rembourrés ultra-épais.
Système à suspension pneumatique.
Leviers et commandes de sièges à portée de main. Réglage possible dans six directions.
Boîtier de commande des équipements et direction STIC montés sur le siège et bougeant avec lui.
Ceinture de sécurité à enrouleur de 76 mm (3 in) de largeur.
Accoudoir/direction STIC rabattable.
Siège instructeur
Formez les autres conducteurs confortablement et en toute sécurité grâce à notre siège instructeur de série.
Ceinture de sécurité à enrouleur de 76 mm (3 in) de largeur.
Siège rabattable avec porte-gobelet et compartiment de rangement moulés.
Environnement
Améliorez la productivité de vos conducteurs grâce à l'environnement propre et confortable de nos cabines.
Appréciez le faible niveau de vibrations obtenu grâce aux montants visqueux de la cabine et à la suspension pneumatique du siège.
Conservez la température souhaitée à l'intérieur de la cabine grâce aux commandes de température automatiques.
Cabine pressurisée avec indicateur de pression.
Niveaux sonores réduits pour le conducteur.
Sièges chauffants et ventilés disponibles, avec renforts à revêtement cuir et appui-tête.
Sécurité
Vos concessionnaires Cat savent comment maintenir la productivité de vos machines pour applications minières.
Sécurité
Pour augmenter le temps productif en réduisant les temps d'entretien.
Sécurité
Des machines soucieuses de l'environnement.
Moteur
Puissance nette 1297 kW
Modèle de moteur 3516E Cat®
Émissions Normes américaine norme américaine EPA Tier 1/norme européenne Niveau I
Puissance nette, SAE J1349 (température ambiante standard) 1297 kW
Puissance nette, SAE J1349 (température ambiante élevée) 1265 kW
Alésage 170 mm
Course 215 mm
Cylindrée 78.1 l
Couple maximal à 1 200 tr/min ? SAE J1995 11591 Nm
Réserve de couple 39 %
Régime nominal 1 600 tr/min
Puissance brute ? ISO 14396 1377 kW
Puissance brute ? SAE J1995 1394 kW
Caractéristiques de fonctionnement
Poids en ordre de marche 240018 kg
Charge utile nominale : hauteur de levage standard 40.8 tonnes
Charge utile nominale : grande hauteur de levage 38.1 tonnes
Plage de capacité du godet 19,1-24,5 m3 (25-32 yd3)
Godets
Capacités des godets 19,1-24,5 m3 (25-32 yd3)
Transmission
Type de transmission Transmission Powershift à trains planétaires Cat
Marche avant 1 7.4 km/h
Marche avant 2 12.9 km/h
Marche avant 3 21.9 km/h
Marche arrière 1 8.1 km/h
Marche arrière 2 14.1 km/h
Marche arrière 3 24 km/h
Entraînement direct : marche avant 1 Désactivation du verrouillage
Entraînement direct : marche avant 2 14 km/h
Entraînement direct : marche avant 3 24.5 km/h
Entraînement direct : marche arrière 1 Désactivation du verrouillage
Entraînement direct : marche arrière 2 15.5 km/h
Entraînement direct : marche arrière 3 27 km/h
Remarque Vitesses de translation avec pneus 58/85-57.
Essieux
Avant Fixe
Arrière Tourillon
Angle d'oscillation 9°
Temps de cycle hydraulique
Redressement 4.9 secondes
Relevage 12.6 secondes
Vidage 3.1 secondes
Abaissement en position libre 4.2 secondes
Temps de cycle hydraulique total (godet vide) 23.5 secondes
Circuit hydraulique : direction
Circuit de direction : circuit Pilote, détection de charge
Circuit de direction : pompe À pistons à cylindrée variable
Débit maximal à un régime moteur de 1 700 tr/min 980 l/min
Réglage du clapet de décharge : direction 31000 kPa
Angle de braquage total 70°
Temps de cycle de direction (régime de ralenti bas) 7.6 secondes
Temps de cycle de direction (régime maxi à vide) 4.3 secondes
Remplissage du circuit complet
Réservoir de carburant (standard) 3445 l
Réservoir de carburant (avec équipement 24 h) 5678 l
Circuit de refroidissement 520 l
Carter moteur 288 l
Transmission 416 l
Différentiels et réducteurs : avant 833 l
Différentiels et réducteurs : arrière 757 l
Réservoir hydraulique (équipement et ventilateur hydraulique) 1022 l
Réservoir hydraulique (direction et freinage) 379 l
Circuit hydraulique : levage/inclinaison
Circuit de levage/inclinaison : circuit Limiteur de débit positif
Circuit de levage/inclinaison : pompes À pistons à cylindrée variable
Débit maximal à un régime moteur de 1 700 tr/min 2047 l/min
Réglage du clapet de décharge : levage/inclinaison 32500 kPa
Vérins, double effet : levage, alésage et course 370 × 1 713 mm (14,6 × 67,4 in)
Vérins, double effet : levage, alésage et course 310 × 1 086 mm (12,2 × 42,8 in)
Circuit pilote Boucle ouverte et réduction de pression
Niveaux sonores : standard
Niveau de puissance acoustique à l'intérieur de la cabine (ISO 6396) 72 dB (A)
Niveau de puissance acoustique de la machine (ISO 6395) 119 dB (A)
Niveaux sonores : insonorisation
Niveau de puissance acoustique à l'intérieur de la cabine (ISO 6396) 71 dB (A)
Niveau de puissance acoustique de la machine (ISO 6395) 117 dB (A)
Freins
Freins ISO 3450:2011
Dimensions : hauteur de levage standard (approximative)
Du sol au sommet du cadre ROPS 7118.5 mm
Du sol au sommet des tuyaux d'échappement 7067 mm
Du sol au sommet du capot 5682 mm
Hauteur de déversement du sol jusqu'au pare-chocs 1355 mm
De l'axe du pont arrière au pare-chocs 6205 mm
De l'axe du pont avant à l'extrémité du godet 6503 mm
Empattement 6800 mm
Longueur maximale hors tout 17860 mm
Garde au sol par rapport au bas de l'articulation 898 mm
Du sol au centre des essieux 1820 mm
Hauteur au levage maxi 6167 mm
Angle de redressement au niveau du sol 39,7 degrés
Angle de redressement en position pour le transport 47,7 degrés
Hauteur d'axe du godet au levage maxi 8790 mm
Hauteur maximale hors tout, godet relevé 11771 mm
Angle de redressement au levage maxi 59,5 degrés
Angle de vidage au levage maxi -50,0 degrés
Portée au levage maxi 2821 mm
Dimensions : grande hauteur de levage (approximative)
Du sol au sommet du cadre ROPS 7118.5 mm
Du sol au sommet des tuyaux d'échappement 7067 mm
Du sol au sommet du capot 5682 mm
Hauteur de déversement du sol jusqu'au pare-chocs 1355 mm
De l'axe du pont arrière au pare-chocs 6205 mm
De l'axe du pont avant à l'extrémité du godet 7097 mm
Empattement 6800 mm
Longueur maximale hors tout 18454 mm
Garde au sol par rapport au bas de l'articulation 898 mm
Du sol au centre des essieux 1820 mm
Hauteur au levage maxi 7095 mm
Angle de redressement au niveau du sol 45,0 degrés
Angle de redressement en position pour le transport 53,7 degrés
Hauteur d'axe du godet au levage maxi 9647 mm
Hauteur maximale hors tout, godet relevé 12545 mm
Angle de redressement au levage maxi 59,4 degrés
Angle de vidage au levage maxi -50,0 degrés
Portée au levage maxi 2688 mm
Caractéristiques de fonctionnement
Plage de contenance du godet - minerai de fer 17.2 m3
Plage de contenance du godet - roche 19,1-24,5 m3 (25-32 yd3)
Plage de contenance du godet - charbon 32,1-39,7 m3 (42-52 yd3)
Remplissage du circuit complet
Système de renouvellement d'huile 75.7 l
Circuit de refroidissement
Ventilateur hydraulique à vitesse variable pour température ambiante - standard 43 °C
Ventilateur hydraulique à vitesse variable pour température ambiante - élevée 53 °C
