Chargeuses sur pneus - 50t à 80t (grosses) caterpillar 993k

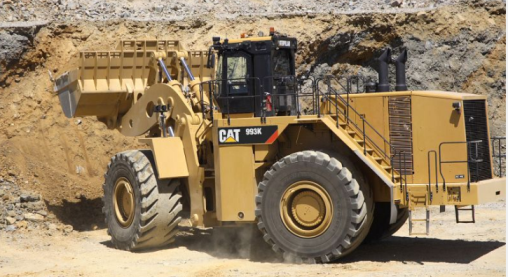

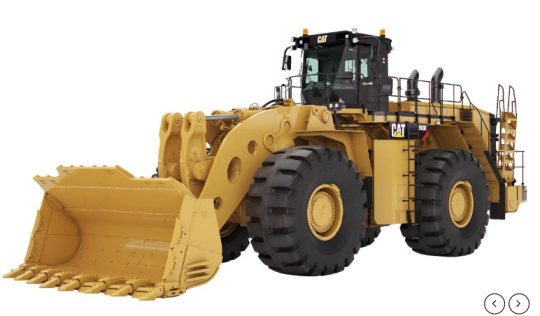

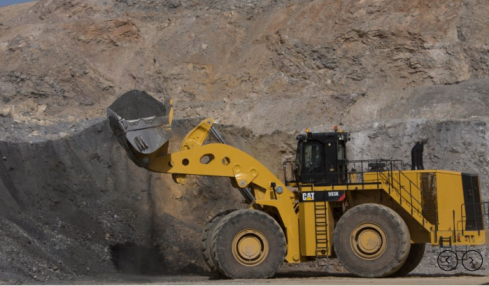

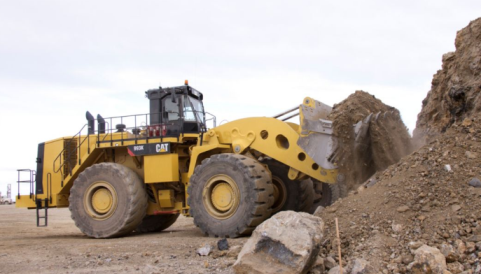

Chargeuses sur pneus - 50t à 80t (grosses) Caterpillar 993K
Les grosses chargeuses sur pneus Cat sont conçues pour offrir une longévité maximale et garantir une disponibilité optimale, sur plusieurs cycles de vie. Grâce à leurs performances optimisées et leur entretien simplifié, nos machines vous permettent de déplacer plus de matériaux de manière à la fois plus sûre et plus efficace, et ce à un coût par tonne inférieur.Forte de son succès, la 993K, commercialisée en 2008, témoigne de l'héritage de la marque. Conçue à partir de l'ADN des grosses chargeuses sur pneus Cat, ses qualités de performances, robustesse, confort et efficacité sont bien ancrées. Toujours plus de matériaux chargés, toujours plus de tâches réalisées avec la 993K !
Groupe motopropulseur
Déplacez plus efficacement les matériaux grâce à une puissance et un contrôle accrus.
Système de commande de direction et de transmission intégrée (STIC?)
Bénéficiez d'une réactivité et d'un contrôle maximum grâce au système STIC associant la sélection du sens de marche, la sélection des rapports et la direction dans un levier unique.
Un simple mouvement du levier d'un côté ou de l'autre permet de tourner à droite ou à gauche, pour minimiser les efforts du conducteur.
Sélection des rapports facile avec les doigts
Des cycles plus souples, plus rapides et moins de fatigue du conducteur grâce à l'utilisation de commandes intégrées nécessitant peu d'efforts.
Transmission Powershift à trains planétaires Cat
Votre réussite passe par une transmission de qualité supérieure, spécialement conçue pour les applications minières.
Un passage de rapport homogène, souple et efficace grâce aux commandes électroniques intégrées
Longévité et fiabilité assurées grâce aux traitements thermiques et métallurgiques des engrenages
Trois rapports en marche avant et trois rapports en marche arrière pour s'adapter à toutes vos applications.
C32 ACERT Cat
La 993K est équipée d'un moteur C32 Cat, répondant ainsi aux exigences de nos clients en matière de performances et d'efficacité.
Des performances sur mesure grâce aux turbocompresseurs et aux refroidisseurs d'admission
Un couple élevé : la réserve de couple de 33 % apporte une remarquable capacité de surcharge lors de l'excavation et de l'accélération dans les situations où l'effort à la jante est élevé
Une durée de vie accrue du moteur et une efficacité améliorée grâce à la vitesse de fonctionnement réduite
Une réponse rapide du moteur grâce à l'utilisation de commandes électroniques du moteur.
Convertisseur de couple à embrayage de modulation (ICTC) et système de commande de l'effort à la jante (RCS)
Réduisez votre coût par tonne en utilisant les systèmes ICTC et RCS avancés pour doser l'effort à la jante.
Réduisez le patinage et l'usure des pneus en dosant l'effort à la jante de 100 à 25 % via la pédale de frein gauche. Une fois la position correspondant à 25 % de réduction de l'effort à la jante atteinte, la pédale sert de nouveau à freiner
Diminuez le risque de patinage des roues sans réduire l'efficacité hydraulique de la machine grâce au RCS
Améliorez le rendement énergétique de certaines applications grâce à l'embrayage de verrouillage du convertisseur de couple permettant un entraînement direct.
Solutions technologiques
Boostez votre productivité grâce aux systèmes électroniques intégrés.
Les circuits électroniques de la 993K ont été entièrement intégrés pour fonctionner comme une seule machine. Cette intégration crée une machine intelligente et permet au conducteur d'être mieux informé, pour une productivité améliorée.
VIMS? 3G
Nous avons travaillé sans relâche pour aider nos clients et les conducteurs à optimiser leurs performances via notre système de gestion des informations vitales (VIMS 3G).
L'affichage Advisor est doté d'un écran large pour une visibilité accrue
Fonctionnement intuitif et navigation facile grâce à notre interface utilisateur améliorée
Des conducteurs tenus informés à tout moment des anomalies ou du fonctionnement du système, pour des temps d'entretien réduits.
Profil du conducteur
Le confort d'un conducteur commence par le réglage personnalisé des fonctionnalités de la machine. Notre affichage Advisor permet au conducteur de rappeler instantanément les profils personnalisés.
Enregistrez jusqu'à 10 profils de conducteurs distincts via Advisor
Réduisez la durée des réglages d'un conducteur à un autre en rappelant les paramètres personnalisés.
Système de pesée de la charge utile
Augmentez votre efficacité grâce à notre système de pesée de la charge utile 3.0.
Pesée rapide de la charge utile à la volée
Enregistrement complet et précis des performances de la machine avec jusqu'à 1 000 chargeuses et 25 matériaux différents.
Compteur de temps de cycle
Améliorez vos résultats en augmentant le rendement de votre machine grâce à notre compteur de temps de cycle. Il permet d'analyser les temps de chargement pour vous aider à augmenter votre efficacité.
Caractéristiques :
Résumé de la productio
Utilisation de la machin
Temps de cycle producti
Résumé de la charge utile de la chargeus
Résumé de la consommation de carburant
Système MineStar? Cat
Augmentez votre rentabilité.
Cat MineStar System comprend la gamme de technologies intégrées d'exploitation de mine et de gestion des équipements mobiles la plus complète du marché, configurable en fonction de vos besoins. Ses différents modules (Fleet, Terrain, Detect, Health et Command) sont combinés à une gamme de technologies vous permettant de gérer l'ensemble de votre exploitation, de l'affectation des véhicules du parc à la surveillance des conditions ambiantes, en passant par le contrôle à distance et autonome. La 993K peut être équipée d'un grand nombre de ces technologies avancées, dont beaucoup sont proposées de série.
Fleet
Le module Fleet assure un suivi en temps réel des machines et de leur affectation, ainsi qu'une gestion de la productivité, pour vous fournir une vue d'ensemble complète de l'exploitation de toutes vos ressources, où que vous soyez dans le monde.
Terrain pour le chargement
Le module Terrain de votre 993K permet une gestion haute précision des opérations de chargement grâce à sa technologie de guidage. Il offre également à la 993K une productivité accrue et une efficacité améliorée grâce à un retour d'informations en temps réel.
Detect
Le module Detect aide à améliorer la vigilance du conducteur, pour une sécurité accrue sur l'exploitation. Il comprend différentes fonctionnalités conçues pour assister le conducteur dans les zones où la visibilité est limitée autour des équipements fixes et mobiles.
Health
Le module Health fournit des données critiques sur l'état et l'exploitation de la machine, basées sur les événements survenus, pour l'intégralité de votre parc. Il inclut des possibilités complètes de surveillance des ressources et de l'état des équipements, au moyen d'une gamme étendue d'outils de diagnostic, d'analyse et de rapports.
Poste de conduite
Pour un confort optimal du conducteur et une ergonomie exceptionnelle.
Un travail plus efficace et plus confortable des opérateurs grâce à une cabine inspirée par nos clients.
Entrée et sortie
Entrez et sortez facilement de la cabine grâce à sa nouvelle conception ergonomique.
Échelle d'accès à 45 degrés
Accoudoir/direction STIC rabattable.
Siège optimisé Cat
Améliorez le confort du conducteur et réduisez sa fatigue grâce au siège optimisé Cat.
Une conception à dossier haut et coussins rembourrés ultra épais
Système à suspension pneumatique.
Leviers et commandes de sièges à portée de main. Réglage possible dans six directions
Boîtier de commande des équipements et direction STIC montés sur le siège et bougeant avec lui
Ceinture de sécurité à enrouleur de 76 mm (3 in) de largeur.
Siège instructeur
Formez les autres conducteurs confortablement et en toute sécurité grâce à notre siège instructeur de série.
Ceinture de sécurité à enrouleur de 76 mm (3 in) de largeur
Siège rabattable avec porte-gobelet et compartiment de rangement moulés.
Environnement
Améliorez la productivité de vos conducteurs grâce à l'environnement propre et confortable de nos cabines.
Appréciez le faible niveau de vibrations obtenu grâce aux nouveaux montants visqueux de la cabine et à la suspension pneumatique du siège
Conservez la température souhaitée à l'intérieur de la cabine grâce aux commandes de température automatiques
Cabine pressurisée à air filtré
Niveau sonore réduit à 70 dB(A).
Des combinaisons performantes
Un système de chargement et de transport efficace commence par une combinaison performante des machines.
Des machines idéalement adaptées aux applications
La 993K standard a été conçue pour charger la Benne 777 de 90 tonnes (100 tonnes US) en 3 à 4 passages. La 993K à grande hauteur de levage charge la Benne 785 de 136 tonnes (150 tonnes US) en six passages.
Des combinaisons efficaces
Pour obtenir des charges utiles élevées en minimisant les temps de chargement, un système de chargement/transport efficace commence par une parfaite combinaison de machines. Les chargeuses sur pneus se combinent idéalement aux tombereaux pour applications minières Cat afin de maximiser le volume de matériaux déplacé avec un coût de fonctionnement par tonne le plus bas du marché.
Sélection des godets
La sélection de la largeur du godet dépend des exigences de pénétration et du type de chargement. Pour une efficacité optimale du chargement et une productivité accrue, la taille des godets doit être déterminée en fonction de la capacité de la plate-forme du tombereau.
Sécurité
Parce que votre sécurité est notre priorité.
Nous améliorons en permanence nos produits, dans l'objectif de fournir un environnement de travail sécurisé au conducteur et aux personnes qui travaillent sur le chantier.
Accès à la machine
L'échelle à 45 degrés améliore la sécurité du conducteur lors de la montée sur la 993K ou de la descente
Les passerelles sont dotées de surfaces antidérapantes et des points de verrouillage/étiquetage sont intégrés aux zones d'entretien
Les plates-formes de nettoyage du pare-brise fournissent un accès sécurisé et pratique au conducteur
Trois points de contact maintenus à tout moment grâce à des zones d'entretien accessibles depuis le sol ou une plate-forme
Sortie d'urgence.
Visibilité
Le store rétractable et les rétroviseurs chauffants en option garantissent une visibilité optimale pour plus de sécurité
L'option Detect de Cat avec système de détection d'objets intégré (caméra de vision arrière et radar) ou Vision (caméra de vision arrière) informe le conducteur de ce qui se passe autour de la machine
Les ensembles de projecteurs offrent une excellente visibilité de la zone de travail
Gyrophares à DEL montés sur la cabine.
Poste de conduite
Réduction des vibrations ressenties par le conducteur grâce au siège à suspension pneumatique et aux montants visqueux de la cabine
Faibles niveaux sonores intérieurs
Formation facilitée des nouveaux conducteurs grâce au siège instructeur
Ceintures de sécurité de 76 mm (3 in) installées de série sur le siège du conducteur et sur le siège instructeur.
Système d'accès motorisé
Le système d'accès motorisé Cat permet d'accéder plus facilement aux premières marches en permettant de monter sur la plate-forme arrière ou d'en descendre plus aisément.
Un système d'accès sûr et ergonomique
Tous les conducteurs disposent d'un espace suffisant pour utiliser le large escalier en toute sécurité
L'utilisation des mains courantes situées des deux côtés des escaliers permet de disposer en permanence de trois points de contact
Relevage et abaissement de la plate-forme depuis la cabine ou le sol
Sortie rapide des occupants possible grâce à une vanne de déverrouillage d'urgence intelligemment située, au cas où la chargeuse deviendrait incontrôlable.
Circuit hydraulique
Atteignez la productivité dont vous avez besoin pour en faire plus et aller plus loin.
Commandes électro-hydrauliques
La réactivité accrue des équipements permet aux conducteurs de renforcer leur productivité.
Travaillez confortablement grâce à des butées de vérin hydraulique à commande électronique
Appréciez les commandes souples faciles à utiliser
Activez aisément le désengagement automatique des équipements depuis l'intérieur de la cabine.
Circuit de direction
Un fonctionnement en toute sécurité de la chargeuse commence par un contrôle précis de la machine. C'est pour cette raison que nous avons doté notre Chargeuse sur pneus 993K d'un circuit de direction à détection de charge hydraulique.
Boostez votre efficacité grâce à nos pompes à cylindrée variable
Assurez un positionnement précis pour faciliter le chargement dans les espaces de travail réduits grâce à l'angle d'articulation de braquage de 43 degrés
Améliorez le confort du conducteur grâce aux commandes de direction et de transmission intégrées.
Système de filtration
Bénéficiez de performances et d'une fiabilité accrues de votre circuit hydraulique grâce à notre système de filtration avancé.
Filtres de retour au carter d'équipement/de ventilateur
Filtres de retour au carter de direction
Tamis haute pression d'équipement, de direction, de frein et de ventilateur
Écrans de retour complet d'équipement
Filtre de retour complet de ventilateur/direction
Filtration pilote
Filtre de transmission longue durée
Filtres à huile d'essieu avant et arrière.
Circuit hydraulique à commande de débit positif
Augmentez votre efficacité grâce à notre circuit hydraulique à commande de débit positif (PFC). Le circuit PFC (Positive Flow Control, commande de débit positif) dispose d'une commande double à pompes et à vannes. L'optimisation de la commande des pompes permet de rendre le débit d'huile hydraulique proportionnel au mouvement du levier des équipements.
Des cycles rapides et productifs activés par trois pompes à cylindrée variable à commandes électroniques
Améliorez la sensibilité et le contrôle du godet via une meilleure réponse hydraulique.
Des performances et une efficacité constantes pour un échauffement du circuit moindre.
Outils d'attaque du sol pour godets
Protégez votre investissement.
Le choix du godet détermine la productivité de votre chargeuse. Pour bien commencer le processus de sélection du godet, vous devez d'abord connaître la densité du matériau à charger. Ensuite, vous pouvez sélectionner la taille et les dispositifs de protection adaptés aux charges utiles nominales de votre machine. Votre concessionnaire Cat peut vous aider à choisir le godet le plus adapté ou à mettre au point un godet qui correspondra parfaitement à votre application.
Godet roche extra-robuste
Applications : chargement de front de taille de matériau tout-venant compact. Ce godet est adapté à des facteurs d'abrasion moyens et à des charges à chocs importants.
Godet roche à forte abrasion
Applications : chargement de front de taille de minerais de fer. Ce godet est adapté à des facteurs d'abrasion élevés et à des charges à chocs modérés. Un sol lisse est également souhaitable.
Godet à charbon
Applications : destiné au charbon et autres matériaux non abrasifs de faible densité.
Nota:
certaines applications peuvent s'avérer extrêmement abrasives. N'oubliez pas qu'une protection supplémentaire du godet peut avoir une influence sur les performances de la machine : demande de puissance plus élevée, consommation de carburant plus élevée et baisse de la productivité. Il est donc important de choisir la protection adaptée à votre application.
Boostez la productivité de votre chargeuse et protégez l'investissement que représentent les godets grâce à nos outils d'attaque du sol (GET). Votre concessionnaire Cat travaillera à vos côtés pour comprendre votre application et vos besoins et saura vous conseiller l'outil d'attaque du sol le mieux adapté. La liste complète des outils d'attaque du sol Cat est disponible à l'adresse http://www.cat.com/get.
Ossature
Conçues pour les conditions extrêmes.
Structures robustes
Dopez vos résultats grâce à des structures ultrarésistantes capables d'assurer des cycles de vie multiples et de supporter les conditions de chargement les plus difficiles.
Le châssis arrière entièrement caissonné et l'affût-chargeur à quatre plaques résistent aux chocs et aux contraintes de torsion, maintenant le centrage de l'axe de la timonerie de l'attelage et de la chargeuse
Les structures soudées via un système robotisé offrent des soudures avec une pénétration profonde pour une longévité maximale et une plus grande résistance à la fatigue
Des moulages augmentent la robustesse en répartissant les charges et en réduisant le nombre de pièces.
Bras de manutention
L'efficacité de nos bras de manutention éprouvés sur le terrain est synonyme pour vous d'une disponibilité et d'une productivité maximales.
Excellente visibilité sur les bords du godet et sur la zone de travail grâce à la timonerie en Z
Absorption des charges à fortes contraintes par les bras de manutention en acier plein
Résistance accrue au niveau des zones clés grâce à l'utilisation de moulages monoblocs
Longévité et intervalles accrus entre les réparations grâce à des bras de manutention dégagés des contraintes.
Timonerie avant
Afin de garantir un temps productif constant, la 993K utilise des axes de palier lisse de timonerie Cat, lesquels éliminent les besoins de graissage quotidien et d'entretien de routine.
Sécurité
Vos concessionnaires Cat savent comment maintenir la productivité de vos machines pour applications minières.
Sécurité
Pour augmenter le temps productif en réduisant les temps d'entretien.
Sécurité
Des machines soucieuses de l'environnement.
Moteur
Puissance nette 726 kW
Spécifications de fonctionnement
Poids en ordre de marche 133668 kg
Tombereau Cat adapté : grande hauteur de levage 777, 785
Bucket Range 12.2-23.7 m3 (16.0-31.0 yd3)
Cat Truck Match - Standard Lift 777
Operating Weight (Tier 2)* 133668 kg
Operating Weight (Tier 4)* 133668 kg
Poids en ordre de marche* 133668 kg
Rated Payload ? High Lift 24.9 tonnes
Rated Payload ? Standard Lift 27.2 tonnes
Angle d'articulation 43 °
Godets
Capacité des godets 12.2-23.7 m3 (16.0-31.0 yd3)
Transmission
Type de transmission Transmission Powershift à trains planétaires Cat
Marche avant 1 6.8 km/h
Marche avant 2 11.9 km/h
Marche avant 3 20.5 km/h
Marche arrière 1 7.5 km/h
Marche arrière 2 13.1 km/h
Marche arrière 3 22.5 km/h
Prise directe - marche avant 1 Verrouillage désactivé
Prise directe - Marche avant 2 13 km/h
Prise directe - Marche avant 3 22.8 km/h
Prise directe - Marche arrière 1 8 km/h
Prise directe - Marche arrière 2 14.2 km/h
Prise directe - Marche arrière 3 25.2 km/h
Essieux
Avant Fixe
Arrière Tourillon
Angle d'oscillation 10 degrees
Temps de cycle hydraulique
Redressement 2.4 Seconds
Levage 9.2 Seconds
Vidage 1.8 Seconds
Temps de cycle hydraulique total 17.2 Seconds
Faible 3.8 Seconds
Abaissement en position libre 3.1 Seconds
Circuit hydraulique : direction
Circuit de direction : circuit Fermé
Circuit de direction : pompe À piston, à cylindrée variable
Tarage du clapet de décharge - Direction 34500 kPa
Maximum Flow @ 1,985 rpm (6900 kPa/1,000 psi) 505 L/min
Angle de braquage total 86 °
Contenances
Réservoir de carburant 2170 L
Circuit de refroidissement 303.5 L
Carter moteur 120 L
Transmission 196.9 L
Différentiels et réducteurs : avant 482 L
Différentiels et réducteurs : arrière 482 L
Circuit hydraulique (réservoir uniquement) 553 L
Remplissage du circuit hydraulique en usine 873 L
Niveaux sonores
Dynamic Operator Sound Pressure (ISO 6396:2008) 70 dB (A)
Operator Sound Pressure (ANSI/SAE J1166 FEB08) 72 dB (A)
Circuit hydraulique - Levage/dévers
Maximum Flow at 1,650 rpm 1180 L/min
Circuit hydraulique : levage/inclinaison
Lift/Tilt System - Circuit Commande de débit positif
Circuit de levage/inclinaison : pompe Piston variable
Circuit hydraulique - Levage/dévers
Tarage du clapet de décharge - Levage/dévers 29500 kPa
Circuit hydraulique : levage/inclinaison
Cylinders - Lift/Tilt À double effet
Circuit hydraulique - Levage/dévers
Vérin de levage - Alésage 267 mm
Vérin de levage - Course 1682 mm
Vérin de dévers - Alésage 235 mm
Vérin de dévers - Course 1040 mm
Engine (Tier 2)
Alésage 145 mm
Cylindrée 32.1 L
Émissions U.S. EPA Tier 2 Equivalent
Modèle de moteur Cat C32 with ACERT Technology
Puissance brute, SAE J1995 777 kW
Puissance nette - 80/1269/CEE 726 kW
Puissance nette : ISO 14396 764 kW
Puissance nette : ISO 9249 726 kW
Puissance nette, SAE J1349 719 kW
Peak Torque @ 1,250 rpm 5470 Nm
Rated Speed 1800 tr/min
Course 162 mm
Réserve de couple 33 %
Engine (Tier 4)
Alésage 145 mm
Cylindrée 32.1 L
Émissions U.S. EPA Tier 4
Modèle de moteur Moteur C32 Cat® équipé de la technologie ACERT?
Puissance brute, SAE J1995 775 kW
Puissance nette - 80/1269/CEE 726 kW
Puissance nette : ISO 14396 764 kW
Puissance nette : ISO 9249 726 kW
Puissance nette, SAE J1349 719 kW
Peak Torque @ 1,250 rpm 5470 Nm
Rated Speed 1800 tr/min
Course 162 mm
Réserve de couple 33 %
