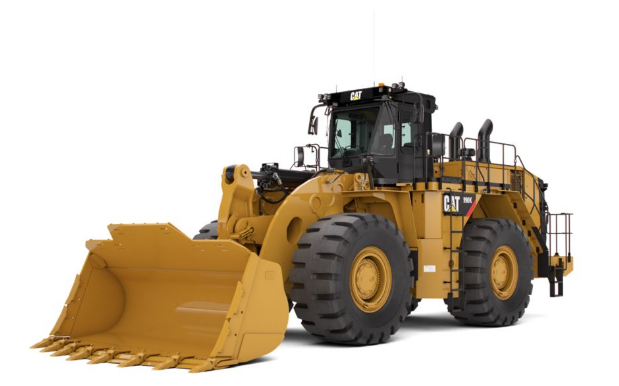

Chargeuses sur pneus - 50t à 80t (grosses) Caterpillar 990K
Les grosses chargeuses sur pneus Cat sont conçues pour offrir une longévité maximale et garantir une disponibilité optimale, sur plusieurs cycles de vie. Grâce à leurs performances optimisées et leur entretien simplifié, nos machines vous permettent de déplacer plus de matériaux de manière plus sûre et plus efficace, et ce à un coût par tonne inférieur. La Chargeuse sur pneus 990 Cat a fait ses preuves dans les mines, les carrières et les sites industriels du monde entier. La Chargeuse sur pneus 990K redéfinit les niveaux de performances, de sécurité, de confort du conducteur et d'efficacité.
Groupe motopropulseur
Déplacez plus efficacement les matériaux grâce à une puissance et à un contrôle accrus.
Système de commande de direction et de transmission intégrée (STIC?)
Bénéficiez d'une réactivité et d'un contrôle maximum grâce au système STIC associant la sélection du sens de marche, la sélection des rapports et la direction dans un levier unique. Un simple mouvement du levier d'un côté ou de l'autre permet de tourner à droite ou à gauche, ce qui réduit les efforts du conducteur.
Sélection des rapports ultra-facile du bout des doigts.
Des cycles plus souples, plus rapides et moins de fatigue du conducteur grâce à l'utilisation de commandes intégrées nécessitant peu d'efforts.
Transmission Powershift à trains planétaires Cat
Votre réussite passe par une transmission de qualité supérieure, spécialement conçue pour les applications minières
Un passage de rapport homogène, souple et efficace grâce à la gestion électronique intégrée.
Longévité et fiabilité assurées grâce aux traitements thermiques et métallurgiques des engrenages.
Trois rapports en marche avant et trois rapports en marche arrière pour s'adapter à votre application.
Moteur C27 ACERT Cat
La longévité et l'efficacité exceptionnelles de votre Chargeuse sur pneus 990K viennent de son Moteur C27 ACERT Cat. Ses 12 cylindres à injection directe lui confèrent naturellement des performances optimales.
Des performances optimisées et une réponse rapide du moteur grâce à un module de commande électronique.
Une efficacité fiable avec un parfait contrôle du calage, de la durée et de la pression d'injection grâce au système à injecteurs-pompes électroniques à commande mécanique (MEUI?, Mechanically Actuated Electronic Unit Injection).
Une durée de vie accrue du moteur et un rendement énergétique amélioré grâce à une vitesse nominale moindre.
Disponible en deux versions : l'une conforme aux normes sur les émissions Tier 4 Final et l'autre conforme aux normes sur les émissions équivalentes à Tier 2.
Convertisseur de couple à embrayage de rotor (ICTC) et système de commande de l'effort à la jante (RCS)
Réduisez votre coût par tonne en utilisant les systèmes ICTC et RCS avancés pour doser l'effort à la jante.
Réduisez le patinage et l'usure des pneus en dosant l'effort à la jante entre 100 et 25 % via la pédale de frein gauche. Une fois la réduction à 25 % de l'effort à la jante obtenue, la pédale de gauche sert de nouveau à freiner.
Diminuez le risque de patinage des roues sans réduire l'efficacité hydraulique de la machine grâce au RCS.
Améliorez le rendement énergétique de certaines applications grâce à l'embrayage de verrouillage du convertisseur de couple permettant un entraînement direct.
Circuit hydraulique
Atteignez la productivité dont vous avez besoin pour en faire plus et aller plus loin.
Circuit hydraulique à commande de débit positif
Augmentez votre efficacité grâce à notre circuit hydraulique à commande de débit positif (PFC). Le circuit PFC (Positive Flow Control, commande de débit positif) dispose d'une commande double à pompes et à vannes. L'optimisation de la commande des pompes permet d'adapter le débit d'huile hydraulique proportionnellement au mouvement du levier des équipements.
Des cycles rapides et productifs sont activés par la pompe d'équipement entièrement variable.
Améliorez la sensibilité et le contrôle du godet via une meilleure réponse hydraulique.
Des performances et une efficacité constantes pour un échauffement du circuit moindre.
Débit hydraulique maximal à un régime du moteur réduit de 1 600 tr/min.
Commandes électro-hydrauliques
La réactivité accrue des équipements permet aux conducteurs de renforcer leur productivité.
Travaillez confortablement grâce à des butées de vérin hydraulique à commande électronique.
Appréciez les commandes souples faciles à utiliser.
Activez aisément le désengagement automatique des équipements depuis l'intérieur de la cabine.
Circuit de direction
Un fonctionnement en toute sécurité de la chargeuse commence par un contrôle précis de la machine. C'est pour cette raison que nous avons équipé notre Chargeuse sur pneus 990K d'un circuit de direction à détection de charge hydraulique.
Boostez votre efficacité grâce à nos pompes à cylindrée variable.
Assurez un positionnement précis pour faciliter le chargement dans les espaces de travail réduits grâce à l'angle d'articulation de braquage de 35 degrés.
Renforcez le confort du conducteur grâce aux commandes de direction et de transmission intégrées.
Système de filtration
Bénéficiez de performances et d'une fiabilité accrues de votre circuit hydraulique grâce à notre système de filtration avancé.
Tamis de retour au carter.
Filtre de retour au refroidisseur d'huile hydraulique.
Filtre pilote.
Tamis de retour à l'intérieur du réservoir hydraulique.
Tamis du refroidisseur d'huile d'essieu selon équipement.
Poste de conduite
Pour un confort optimal du conducteur et une ergonomie exceptionnelle.
Un travail plus efficace et plus confortable des conducteurs grâce à une cabine inspirée par nos clients.
Entrée et sortie
Entrez et sortez facilement de la cabine grâce à sa nouvelle conception ergonomique.
Accoudoir/direction STIC rabattable.
Angles de l'échelle d'accès réduits.
Éclairage de l'échelle de série.
Siège Comfort Cat série III
Améliorez le confort du conducteur et réduisez sa fatigue grâce au siège Comfort Cat série III.
Dossier à mi-hauteur et coussins rembourrés ultra-épais.
Système à suspension pneumatique.
Leviers et commandes de sièges à portée de main. Réglage possible dans six directions.
Boîtier de commande des équipements et direction STIC montés sur le siège et bougeant avec lui.
Ceinture de sécurité à enrouleur de 76 mm (3 in) de largeur.
Sièges chauffés et ventilés en option.
Panneau de commande
Le positionnement ergonomique des contacteurs et des écrans d'informations offre aux conducteurs un meilleur confort tout au long de la journée, tous les jours.
Les grands contacteurs à membrane rétroéclairés disposent de témoins d'activation à diode.
Les contacteurs comportent des symboles ISO pour une identification rapide des fonctions.
Un interrupteur à bascule à deux positions permet d'activer le frein de stationnement électrohydraulique.
Poste de conduite
Améliorez la productivité de vos conducteurs grâce à l'environnement propre et confortable de nos cabines.
Appréciez le faible niveau de vibrations obtenu grâce aux silentblocs de la cabine et à la suspension pneumatique du siège.
Conservez la température souhaitée à l'intérieur de la cabine grâce aux commandes de température automatiques.
Cabine pressurisée à air filtré.
Niveau sonore réduit à 69 dB(A).
Plateau de rangement/panier-repas positionné judicieusement au niveau du sol.
Outils d'attaque du sol pour godets
Protégez votre investissement.
Boostez la productivité de votre chargeuse et protégez l'investissement que représentent les godets grâce à nos outils d'attaque du sol (GET). Votre concessionnaire Cat travaillera à vos côtés pour comprendre votre application et vos besoins et saura vous conseiller l'outil d'attaque du sol le mieux adapté.
Godets type Performance
Les godets hautes performances ont un profil optimisé pour une rétention des matériaux optimale et une réduction des temps d'excavation, ce qui se traduit à terme par des gains considérables en matière de productivité et de rendement énergétique. Tous les godets du modèle 990K sont fabriqués d'après les godets type Performance.
Godet roche
Applications : chargement de front de taille de matériau tout-venant compact.
Godet normal GP
Applications : chargement de matériau en vrac et en tas.
Options des outils d'attaque du sol
Différentes options d'outils GET (Ground Engaging Tools, outils d'attaque du sol) sont disponibles pour adapter votre modèle 990K à votre application, telles que :
Des protecteurs de longeron.
Des pointes pour usage normal et de pénétration.
Des segments demi-flèche et standard.
Structures
Conçues pour les conditions extrêmes.
Structures robustes
Dopez vos résultats grâce à des structures ultra-résistantes capables d'assurer plusieurs cycles de vie et de supporter les conditions de chargement les plus difficiles.
Son châssis arrière entièrement caissonné résiste aussi bien aux forces de torsion qu'aux chocs.
Les ancrages extra-robustes des vérins de direction transmettent efficacement les charges au châssis.
Le montage de l'essieu a été optimisé pour une intégrité structurelle accrue.
Bras de manutention
Excellente visibilité sur les lames du godet et sur la zone de travail grâce à la timonerie en Z.
Absorption des charges à fortes contraintes par les bras de manutention en acier plein.
Résistance accrue au niveau des zones clés grâce à l'utilisation de moulages monoblocs.
Longévité et intervalles accrus entre les réparations grâce à des bras de manutention dégagés des contraintes.
Timonerie avant
Pour garantir une durée de vie et une fiabilité optimales, les articulations à axe de la timonerie sont conçues avec un système de graissage automatique monté en usine.
Coûts d'exploitation
Gagnez du temps et économisez de l'argent en travaillant intelligemment.
Les données fournies par nos clients démontrent que les chargeuses sur pneus Cat sont parmi les engins à meilleur rendement énergétique du marché.
Plusieurs caractéristiques contribuent à cet excellent rendement énergétique :
Godets série Performance : ils présentent des temps de remplissage plus courts et une meilleure rétention des matériaux, permettant ainsi de réduire les temps de cycle et d'améliorer la productivité et le rendement énergétique.
Circuit hydraulique à commande de débit positif : fournit uniquement le débit hydraulique requis par les circuits d'équipement, pour un meilleur rendement énergétique et un meilleur effort à la jante.
Moteur ACERT : les commandes avancées du moteur optimisent puissance et rendement.
Mode économie : avec une accélération à la demande, le mode économie optimise la puissance pour économiser au maximum le carburant avec un impact minimal sur la production.
Coupure de ralenti du moteur : arrêt automatique du circuit électrique et du moteur pour économiser du carburant.
Convertisseur de couple verrouillable : transmet plus de puissance au sol et optimise le rendement énergétique quelle que soit l'application.
La configuration de la machine, la conduite du conducteur et l'organisation du chantier peuvent influer sur la consommation de carburant.
Configuration de la machine : choisissez l'outil de travail et le type de pneu adaptés à l'application. Maintenez les pressions de gonflage appropriées. Utilisez le réglage du mode économie pour un rendement optimal.
Organisation du chantier : placez-vous correctement pour charger. Évitez de déplacer la machine sur plus d'une fois et demie la circonférence d'un pneu lors des cycles de chargement du tombereau. Limitez la distance de transport pour les cycles de charge et de transport en optimisant l'organisation du chantier.
Chargement du godet : chargez en première. Relevez et inclinez progressivement le godet sans mouvement de « pompage ». Évitez d'aller jusqu'au bout du levier de levage et utilisez l'embrayage de modulation.
Chargement d'un tombereau ou d'une trémie : ne relevez pas l'outil de travail plus que nécessaire. Maintenez le régime moteur bas et déchargez le matériau progressivement.
Ralenti : programmez le frein de stationnement afin qu'il enclenche le système de gestion du ralenti moteur.
Efficacité
Vous apporter le rendement énergétique que vous attendez par des systèmes intégrés à la machine.
Moteur C27 ACERT Cat
Le Moteur C27 ACERT Cat a été conçu et testé pour répondre à vos applications les plus exigeantes. Il est conforme aux normes sur les émissions Tier 4 Final OU équivalentes à Tier 2.
Les commandes électroniques du moteur, entièrement intégrées, travaillent de concert avec l'ensemble de la machine, pour une économie de carburant accrue.
La fonction de coupure de ralenti du moteur permet de réduire la consommation de carburant au ralenti.
La fonction d'arrêt moteur retardé garantit une durée de vie prolongée.
Transmission Powershift à trains planétaires Cat
Optimisez votre temps productif avec la transmission Powershift à trains planétaires éprouvée. Changements de rapport, durée de vie des composants et confort de conduite optimisés grâce à nos commandes électroniques de transmission.
Convertisseur de couple à embrayage de modulation (ICTC)
Ce dispositif permet aux conducteurs d'optimiser l'efficacité en faisant varier l'effort à la jante de la machine tout en augmentant la puissance hydraulique.
Une usure des pneus réduite
Des passages de rapports à plein régime pour des temps de cycles plus courts
Une approche en douceur jusqu'à la zone de vidage pour limiter les débordements au vidage et garantir des temps de cycle plus courts.
Convertisseur de couple Cat à embrayage de verrouillage
Élimine les pertes du convertisseur de couple tout en réduisant la température du circuit.
Améliore les vitesses de translation.
Réduit les temps de cycle dans les applications de chargement et de transport.
Mode économie
Garantit productivité et efficacité optimales, tout au long de la journée, tous les jours. Les technologies avancées des systèmes de la 990K vous permettent de réaliser des économies de carburant. Avec l'accélération à la demande, la 990K gère automatiquement le régime moteur, pendant que le conducteur se focalise sur la pédale de gauche et le contrôle des équipements.
Vous offre le même contrôle et la même sensibilité que la fonction de verrouillage de l'accélérateur classique.
Efficacité de l'accélérateur manuel et ergonomie du verrouillage de l'accélérateur.
Solutions technologiques
Boostez votre productivité grâce aux systèmes électroniques intégrés.
Les commandes électroniques intégrées fournissent des niveaux d'informations variables pour le chantier et le conducteur. Cette intégration crée une machine intelligente et permet au conducteur d'être mieux informé, pour une productivité améliorée.
Affichage des informations
Nous avons travaillé sans relâche pour aider nos clients et les conducteurs à améliorer leurs performances grâce à notre écran tactile optimisé.
Fonctionnement intuitif et navigation facilitée grâce à notre interface utilisateur améliorée.
Des conducteurs tenus informés à tout moment du fonctionnement des circuits de la machine, pour des temps d'entretien réduits.
Pesée à la volée rapide avec le système Cat Production Measurement.
Product Link? Cat
Le système de surveillance à distance Product Link rationalise la gestion des équipements.
Accès à distance aux informations grâce à l'interface VisionLink® facile à utiliser.
Optimisez le temps productif en restant informé sur les circuits de la machine et les codes de diagnostic.
Suivez les données de la machine, telles que l'utilisation, la consommation de carburant et la charge utile.
Restez informé de l'emplacement de la machine, des heures du compteur d'entretien et des rapports.
Système de gestion des informations vitales (VIMS?)
Connectez-vous directement à la machine pour accéder à des données enrichies et aux nombreuses informations issues des capteurs.
Créez des rapports de productivité incluant la charge utile et la segmentation des cycles de travail.
Cernez les besoins de formation des conducteurs par le biais des données de productivité.
Enregistrement des données détaillées des paramètres de la machine et des codes de diagnostic.
Suivez les informations des capteurs, avec des analyses de tendances et des histogrammes, pour surveiller l'état de la machine.
Sécurité
Parce que votre sécurité est notre priorité.
Nous équipons en permanence nos machines de nouvelles fonctionnalités afin d'améliorer la sécurité des conducteurs.
Accès à la machine
Les escaliers côté gauche et droit avec angle de 45 degrés améliorent la sécurité lors de la montée ou de la descente du conducteur sur le modèle 990K.
Des passerelles continues dotées de surfaces antidérapantes sont intégrées aux zones d'entretien.
Trois points de contact sont maintenus à tout moment grâce à des zones d'entretien accessibles depuis le sol ou la plate-forme.
Visibilité
Des rétroviseurs chauffants en option garantissent une visibilité optimale pour plus de sécurité.
Cat Vision de série ou Cat Detect avec radar en option améliore la perception du conducteur autour de la machine.
Des projecteurs à DEL ou au xénon (HID) en option offrent une excellente visibilité de la zone de travail.
Des gyrophares à DEL sont montés sur la cabine en option.
Poste de conduite
Réduction du niveau de vibrations pour le conducteur grâce aux silentblocs de la cabine et aux commandes d'équipement et de direction montées sur le siège.
Faibles niveaux sonores intérieurs.
Cabine pressurisée à air filtré.
Formez les autres utilisateurs confortablement et en toute sécurité grâce à notre siège instructeur de série.
Ceintures de sécurité de 76 mm (3 in) installées de série sur le siège du conducteur et sur le siège instructeur standard.
Sécurité
Un système de chargement/transport efficace commence par une combinaison parfaite des machines.
Solutions technologiques
Vos concessionnaires Cat savent comment maintenir la productivité de vos machines.
Solutions technologiques
Pour augmenter le temps productif en réduisant les temps d'entretien.
Sécurité
Quand le développement durable devient possible.
Moteur
Puissance nette 521 kW
Modèle de moteur C27 ACERT? Cat®
Puissance nette ? SAE J1349 521 kW
Alésage 137.2 mm
Course 152.4 mm
Cylindrée 27.03 l
Réserve de couple 18 %
Régime nominal 1 800 tr/min
Émissions Normes EPA Tier 4 Final OU équivalentes à Tier 2
Puissance brute (ISO 14396) 561 kW
Couple maximal à 1 200 tr/min 3557 Nm
Régime nominal, brut (ISO 14396) 561 kW
Régime nominal, brut (SAE J1995) 571 kW
Régime nominal, puissance nette, SAE J1349 (température ambiante élevée) 483 kW
Régime nominal, puissance nette, SAE J1349 (température ambiante standard) 521 kW
Spécifications de fonctionnement
Poids en ordre de marche 80974 kg
Charge utile nominale 15.9 tonnes
Charge utile nominale : hauteur de levage standard 15.9 tonnes
Plage de capacité du godet 8,6 m3-10,0 m3 (11,25 yd3-13,0 yd3)
Tombereau Cat adapté : hauteur de levage standard 773-775
Tombereau Cat adapté : grande hauteur de levage 775-777
Charge utile nominale : grande hauteur de levage 15.9 tonnes
pour
Capacités des godets 7,4-14,9 m3 (9,7-19,5 yd3)
Transmission
Type de transmission Transmission Powershift à trains planétaires Cat
Marche avant 1 7.3 km/h
Marche avant 2 13.3 km/h
Marche avant 3 22.9 km/h
Marche arrière 1 7.9 km/h
Marche arrière 2 14.7 km/h
Marche arrière 3 24.9 km/h
Prise directe, marche avant 1 Verrouillage désactivé
Prise directe, marche avant 2 13.7 km/h
Prise directe, marche avant 3 24.5 km/h
Prise directe, marche arrière 1 8.7 km/h
Prise directe, marche arrière 2 15.4 km/h
Prise directe, marche arrière 3 26.4 km/h
Essieux
Avant Fixe
Arrière Tourillon
Angle d'oscillation 8,5°
Temps de cycle hydraulique
Redressement 4.3 Secondes
Relevage 8.2 Secondes
Vidage 2.9 Secondes
Abaissement 3.7 Secondes
Abaissement en position libre 3.6 Secondes
Temps de cycle hydraulique total (godet vide) 13.8 Secondes
Circuit hydraulique : direction
Circuit de direction : circuit Pilote, détection de charge
Circuit de direction : pompe À piston, à cylindrée variable
Réglage du clapet de décharge : direction 32000 kPa
Débit maximal à 1 400 tr/min 358 l/min
Angle de braquage total 70°
Contenances
Réservoir de carburant 1114 l
Circuit de refroidissement 208 l
Transmission 110 l
Différentiels et réducteurs, avant 271 l
Différentiels et réducteurs, arrière 261 l
Carter moteur 75.7 l
Remplissage du circuit hydraulique en usine 795 l
Réservoir hydraulique (équipement et ventilateur hydraulique) 261 l
Réservoir hydraulique (direction et freinage) 132 l
Niveaux sonores : standard
Niveau sonore de la machine (ISO 6395:2008) 115 dB (A)
Niveau sonore auquel le conducteur est exposé (ISO 6396:2008) 69 dB (A)
Circuit hydraulique : levage/inclinaison
Vérins, double effet : levage, alésage et course 235 mm × 1 287 mm (9,3 in × 50,7 in)
Vérins, double effet : levage, alésage et course 292,1 mm × 820 mm (11,5 in × 32,3 in)
Circuit de levage/d'inclinaison Pompe à piston à cylindrée variable
Débit maximal à 1 800 tr/min 817 l/min
Débit maximal à 1 800 tr/min 84 l/min
Circuit pilote Boucle ouverte et réduction de pression
Réglage du clapet de décharge 3500 kPa
Circuit de levage/inclinaison : circuit Commande de débit positif
Réglage du clapet de décharge : levage/inclinaison 33000 kPa
Niveaux sonores : insonorisation
Niveau sonore de la machine (ISO 6395:2008) 113 dB (A)
Niveau sonore auquel le conducteur est exposé (ISO 6396:2008) 69 dB (A)
Freins
Freins SAE J1473 OCT90, ISO 3450:1992
