Chargeuses sur chaînes caterpillar 963k

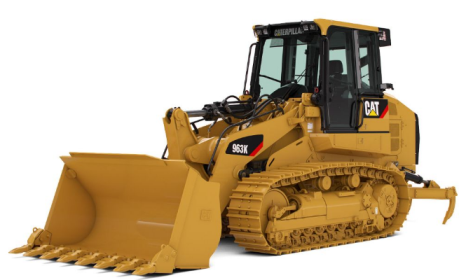

Chargeuses sur chaînes Caterpillar 963K
Les chargeuses à chaînes Cat sont parmi les machines les plus polyvalentes sur les chantiers. Économisez de l'argent et réduisez les temps de transport avec une machine robuste capable d'effectuer une multitude de tâches : défrichement, excavation, remblayage, nivellement, chargement de tombereaux, transport, épandage de matériaux, travaux en pente, et plus encore. Les chaînes en acier des chargeuses à chaînes offrent une meilleure traction et une pression au sol réduite. Ainsi, vous pouvez bien souvent commencer le travail plus tôt et travailler sur des sols meubles plus longtemps qu'avec d'autres machines. La nouvelle 963K vous offre tout cela ainsi que de meilleures performances, un rendement énergétique amélioré de 10 à 30 %, à quoi s'ajoutent un confort et une sécurité accrus pour le conducteur. Le modèle 963K est conforme aux normes sur les émissions américaines EPA Tier 4 Final/européennes Stage IV/coréennes Tier 4 Final.
Facilité d'entretien et assistance client
Quand le temps productif compte
Entretien facile
La 963K a été conçue pour vous aider à vous occuper de l'entretien périodique et à reprendre le travail. Les points d'entretien sont regroupés derrière de larges portes d'accès et les points de graissage quotidiens sont facilement accessibles au niveau du sol. La cabine inclinable facilite l'accès à la chaîne cinématique et aux circuits hydrauliques. Le circuit de refroidissement est accessible depuis le compartiment moteur et possède un ventilateur rabattable pour faciliter son nettoyage. Une pelle maintenue par un support pratique situé à l'arrière de la machine vous permet de nettoyer le train de roulement. Le filtre à particules diesel du module d'émissions propres Cat a été conçu pour fonctionner pendant toute la durée de vie du moteur et il n'est pas nécessaire de le nettoyer ou le remplacer. Le mode d'entretien du tableau d'affichage du conducteur affiche la pression hydrostatique et la pression de l'équipement pour faciliter le dépistage des pannes et l'entretien.
Product Link*/VisionLink
Product Link est profondément intégré à votre machine. L'accès facile aux informations (emplacement de la machine, heures de service et codes incident) en temps voulu via l'interface utilisateur VisionLink en ligne facilite la gestion de votre parc et permet de réduire les coûts d'exploitation.
*Product Link non disponible dans toutes les régions. Veuillez contacter votre concessionnaire Cat pour en savoir plus.
EMSolutions Cat (Equipment Management Solutions)
EMSolutions vous permet de prendre le contrôle de votre parc avec une solution adaptée à vos besoins de gestion d'équipements. Cette solution technologique complète de gestion des équipements, associée aux connaissances et à l'expertise de votre concessionnaire Cat, peut vous permettre d'obtenir des résultats ayant une influence directe sur vos bénéfices.
Améliorez votre disponibilité
Réduisez les coûts d'exploitation
Rationalisez les pratiques d'entretien
Optimisez la durée de vie de l'équipement
Augmentez la valeur de revente
Composé de cinq niveaux d'assistance, de l'accès à distance aux données d'équipement à la gestion complète et proactive de votre parc, EMSolutions vous permet de choisir le niveau d'assistance le plus adapté à vos besoins.
Assistance concessionnaire Cat réputée
Expérimentés, les concessionnaires Cat sont réputés mondialement pour la qualité du service des ventes et de l'entretien. Optimisez vos investissements grâce à un contrat d'assistance client configuré sur mesure pour répondre aux besoins de votre secteur d'activité. Profitez des programmes d'entretien préventif tels que le service de suivi personnalisé, l'analyse des prélèvements périodiques d'échantillons d'huile (S·O·SSM) et les contrats d'entretien garanti. Les concessionnaires Cat peuvent même vous aider à former vos conducteurs pour accroître votre rentabilité. Des réparations s'imposent sur votre machine ? Les concessionnaires Cat et notre réseau de distribution Caterpillar inégalé excellent dans l'art de fournir les pièces dont vous avez besoin rapidement. Votre concessionnaire Cat peut également vous aider à optimiser vos investissements grâce à des services tels que les pièces Cat Reman et Cat Certified Rebuild. Les pièces remanufacturées vous offrent la même garantie et la même fiabilité que les pièces neuves à un moindre coût. Le programme Certified Rebuild offre une « deuxième vie » à votre machine, en intégrant les dernières modifications techniques afin que vous soyez équipé d'une chargeuse à chaînes dans un état comme neuf et bénéficiez d'une nouvelle garantie. Caterpillar s'efforce de fournir à ses clients les coûts d'exploitation les plus bas sur toute la durée de vie de leur machine.
Poste de conduite
Confort et productivité
La cabine améliorée offre un meilleur confort au conducteur grâce à l'ajout d'accoudoirs et de commandes réglables, d'un système de climatisation amélioré et d'un siège chauffant et ventilé en option. Avec le nouvel écran LCD, il est facile de personnaliser les caractéristiques de rendement de la machine et de visualiser le fonctionnement de la machine et les informations sur l'entretien. L'excellente visibilité sur le godet et tout autour de la machine permet aux conducteurs de travailler en toute confiance. La caméra de vision arrière disponible en option renforce la sécurité. La réduction du bruit du moteur* rend l'environnement plus silencieux pour le conducteur et les autres personnes présentes sur le chantier. Intégré à la cabine, le système de chauffage, ventilation et climatisation (HVAC, Heating, Ventilation and Air Conditioning) vous offre une meilleure capacité de refroidissement et élimine le condenseur du dessous du capot, ce qui réduit la chaleur et facilite l'accès lors de l'entretien.
*Par rapport au modèle 963D.
Commandes d'équipement et de direction
Les commandes d'équipement électrohydrauliques fournissent au conducteur toute la réactivité, la souplesse et la précision pour contrôler le godet et les bras de manutention.
Le conducteur peut choisir des commandes par manipulateurs ou avec deux leviers, en fonction de ses préférences ou de l'application.
La vitesse et la direction peuvent être commandées via un manipulateur, ou bien via un levier en V et des pédales.
Un cadran de commande d'accélération variable permet d'utiliser des régimes moteur préréglés, personnalisés selon les préférences du conducteur.
Les grilles électrohydrauliques sélectionnables permettent de configurer la réponse de l'équipement (fin, normal ou grossier) selon les préférences du conducteur et d'adapter la machine à chaque application.
Le système d'entraînement hydrostatique permet une vitesse de translation élevée, des changements du sens de marche à la volée et des contre-rotations rapides.
Technologie de réduction des émissions
Solutions éprouvées et intégrées
Sur le modèle 963K, la technologie de réduction des émissions est conçue pour fonctionner de manière transparente ; elle ne nécessite aucune intervention du conducteur. Regeneration runs automatically in the background while you work.
Technologies de post-traitement
Avec des millions d'heures de travail sur des centaines de milliers d'unités depuis le lancement de nouveaux produits Tier 4 Interim/Stage IIIB, vous pouvez faire confiance à la qualité et à la valeur de votre investissement Tier 4 Final/Stage IV/Tier 4 Final (Corée). Pour répondre à la réduction des émissions de NOx requise par les dernières normes sur les émissions, les ingénieurs Caterpillar ont simplement eu à ajouter un système de réduction catalytique sélective (RCS) à la solution de post-traitement déjà éprouvée.
Liquide d'échappement diesel
Le système de réduction catalytique sélective utilise du liquide d'échappement diesel (DEF). Le remplissage se fait facilement au niveau du sol lors du ravitaillement en carburant. Le système est conçu pour utiliser un réservoir de DEF pour chaque réservoir de carburant (rapport de remplissage DEF 1:1). Une jauge située sur le tableau de bord indique le niveau de liquide. Dans un large éventail d'applications, la 963K utilise généralement du DEF à un taux de consommation de carburant de 2,5 à 3 %. Lors de la mise hors tension de la machine, une pompe purge automatiquement les canalisations de DEF. Un symbole apparaît sur le tableau de bord et un témoin/symbole sur le compartiment moteur indique que la purge est terminée et que le disjoncteur peut être mis hors tension en toute sécurité. Si les températures du moteur/post-traitement sont élevées, l'arrêt retardé du moteur est automatiquement activé pour laisser refroidir la machine avant de purger les canalisations. Pour plus d'informations sur le post-traitement, veuillez vous référer au guide d'utilisation et d'entretien de votre machine.
Durabilité
Une conception privilégiant la sécurité
Des machines sur mesure
Conçu pour la performance
Des machines sur mesure
Robustesse et longévité
Efficacité et performances
Conçu pour mener le travail à bien
Moteur
Le Moteur C7.1 ACERT Cat vous apporte la puissance et la fiabilité nécessaires pour mener à bien votre travail. Il est équipé d'un moteur à double turbocompresseur, offrant une réponse plus rapide de la machine sous charge.
Rendement énergétique/Mode Éco
Ensemble, le moteur amélioré et le mode Éco permettent de réduire la consommation de carburant de 10 à 30 % par rapport à la 963D. Sous une charge réduite, le mode Éco réduit automatiquement le régime moteur tout en conservant la vitesse au sol sélectionnée. L'utilisation efficace du liquide d'échappement diesel (DEF, Diesel Exhaust Fluid), représentant généralement 2,5 à 3 % de la consommation de carburant, offre un excellent rendement global des liquides.
Transmission hydrostatique
Un nouveau module de commande électronique vous permet de gérer plus intelligemment le groupe motopropulseur, ce qui se traduit par une réponse de la direction et des équipements plus souple, ainsi que des performances de direction améliorées par rapport au précédent modèle. La puissance de la machine est transmise plus efficacement au sol en fonction des besoins de l'application, ce qui vous offre une meilleure accélération et des temps de cycle plus courts. La transmission hydrostatique électronique utilise des pompes à cylindrée variable et des moteurs d'entraînement pour alimenter chaque chaîne de façon indépendante, offrant ainsi une accélération rapide et une vitesse variable à l'infini. Le conducteur peut effectuer des braquages et des contre-braquages réguliers.
Circuit de refroidissement
Le circuit de refroidissement (unité unique) intègre le radiateur, le refroidisseur d'admission air-air, le refroidisseur d'huile et le ventilateur. Le module de refroidissement se situe à l'arrière de la chargeuse, à l'écart de la poussière et des débris déplacés par le godet pendant que la machine travaille. Le radiateur comporte 6,5 ailettes par pouce, ce qui limite les risques de colmatage. Une conception simple sur toute la largeur réduit les débris et facilite le nettoyage. La conception rabattable facilite l'accès. Le ventilateur hydraulique à vitesse variable réduit la vitesse par temps froid pour conserver l'énergie, économiser le carburant et réduire les niveaux sonores. Un ventilateur à sens de marche inversé en option est disponible lorsque la quantité de débris est importante.
Circuit hydraulique à détection de charge
Le circuit éprouvé sur le terrain détecte la charge et ajuste continuellement la puissance hydraulique afin d'optimiser votre rendement. Les conducteurs contrôlent la machine avec précision et bénéficient de la puissance nécessaire pour utiliser simultanément les fonctions de levage, d'inclinaison et de translation.
Vérins à détection de position
Les vérins à détection de position permettent au conducteur de régler les désengagements des fonctions de levage et de cavage pour s'adapter aux applications sans quitter la cabine. La timonerie peut être réglée automatiquement sur des positions spécifiques pour une productivité accrue. Les fonctionnalités automatiques avancées permettent des mouvements de démarrage/d'arrêt sans à-coups, ce qui réduit les vibrations dans la cabine.
Désengagements automatiques
Les désengagements automatiques programmables de série offrent une grande flexibilité et une productivité accrue pour les tâches qui exigent des hauteurs de chargement et de vidage précises. Les désengagements des fonctions de cavage et de levage se règlent facilement en positionnant le godet ou l'équipement, puis en appuyant sur un bouton du panneau de contrôle commande droit de la cabine.
Versions spéciales
Spécialement conçues pour des performances optimales

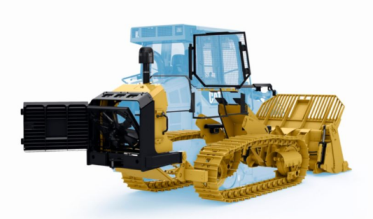

Chargeuse à chaînes pour le traitement des déchets 963K
Conçue et construite pour venir à bout des défis uniques des travaux en décharge sanitaire et station de transfert.
Des protections, des barres de décrottage et des joints spéciaux permettent de protéger la machine contre les chocs et les débris présents dans l'air.
Les protections de réducteur empêchent les débris de s'enrouler ou de causer des dommages.
Le circuit de refroidissement est conçu pour les environnements particulièrement poussiéreux, offrant un accès facile pour le nettoyage.
Des fonctions de traitement d'air spécialisées permettent d'obtenir un air propre pour la machine et la cabine.
Les options de godets et chaînes pour décharge sanitaire vous aident à optimiser votre chargeuse à chaînes pour le traitement des déchets en fonction de la tâche à accomplir.
963K SH pour la manutention dans les ports/cales des navires
Maniabilité, facilité d'utilisation, portée : des atouts qui rendent la chargeuse à chaînes idéale pour décharger rapidement les matériaux des cales des navires.
Balayage le long des murs et manutention d'une grande variété de matériaux.
Des joints, protections et pare-chocs spéciaux protègent les composants principaux.
Des ensembles de projecteurs supplémentaires contribuent à éclairer la zone de travail.
Des outils spéciaux, comme des godets à charbon et des lames de dégrossissage, vous permettent d'équiper la machine pour obtenir des performances optimales.
L'option d'attache rapide Fusion? accroît la polyvalence car elle facilite l'utilisation des fourches, godets, etc., qu'il s'agisse de chargeuses sur pneus ou d'autres machines compatibles.
Les ?illets de levage sur le châssis et le train de roulement sont largement espacés pour une meilleure stabilité lors du levage.
Produits personnalisés/Ensembles à valeur ajoutée
Caterpillar propose une grande variété d'options personnalisées pour les chargeuses à chaînes, telles que les machines à voie large et les ensembles de protections spéciales. Veuillez vous adresser à votre concessionnaire Cat concernant les besoins spécifiques à votre chantier.
Des machines sur mesure
Optimisez votre machine
Godets
Le grand choix de godets vous permet d'optimiser la machine pour le travail que vous faites. Le godet normal GP a été conçu pour optimiser le chargement et le cycle de vie dans des applications comme les travaux d'excavation difficiles, le décapage et le chargement de matériaux en tas. Le godet tous-travaux a été conçu pour être polyvalent. Il est idéal pour effectuer de nombreuses tâches telles que chargement, décapage, défrichement, refoulement, enlèvement des débris et nivellement de précision. Les pinces de godet à commande hydraulique permettent de saisir ou de transporter des matériaux volumineux. Le nouveau godet en option type Performance contribue à votre productivité en déplaçant 5 à 10 % de matériau en plus par heure. En ce qui concerne les applications spéciales, Caterpillar propose également des godets optimisés pour les tâches telles que le traitement des déchets et les travaux dans les cales des navires.
Pointes de godet série K?
Le système de pointes série K permet des remplacements aisés tout en restant tranchant et en offrant de solides fixations. Le profil surbaissé assure un tranchant, une pénétration et une capacité d'excavation optimisés tout au long de la durée de vie de la pointe.
Pré-équipement d'attache rapide
L'option d'attache rapide Fusion? vous offre une polyvalence accrue en facilitant l'utilisation de fourches, de godets, etc. sur des chargeuses sur pneus et d'autres machines compatibles avec la technologie Fusion.
Ripper
Le ripper multident ajoute une polyvalence et une force supplémentaires à l'éventail d'applications de la machine. La barre du ripper dispose de trois poches d'ancrage pour maintenir les dents. Elle a été conçue pour permettre à la machine de fendre les sols gelés, l'asphalte, ainsi que les surfaces dures ou la roche. Les longues dents permettent un travail plus efficace à chaque passage, rendant la machine encore plus productive.
Durabilité
Conçu pour la prochaine génération
Conforme aux normes américaine Tier 4 Final/européenne Stage IV/coréenne Tier 4 Final sur les émissions.
Le moteur plus économique et le mode Éco s'associent pour vous offrir un rendement énergétique 10 à 30 % supérieur.*
L'utilisation optimale du liquide d'échappement diesel (DEF, Diesel Exhaust Fluid) offre un excellent rendement global des liquides.
Des fonctionnalités telles que le godet série Performance et le ventilateur à la demande permettent d'abattre davantage de travail avec moins de carburant.
Le moteur, plus silencieux, réduit les niveaux de bruit pour le conducteur et le personnel sur le chantier.
Les principaux composants sont conçus pour être rénovés afin d'éliminer les déchets et de vous permettre d'économiser de l'argent en donnant une seconde, voire une troisième vie, à votre chargeuse.
*Par rapport au modèle 963D.
Moteur
Puissance au volant 144 kW
Modèle de moteur C7.1 ACERT? Cat®
Puissance moteur (maximale) : ISO 14396 165 kW
Puissance moteur (maximale) : ISO 14396 (DIN) 165 kW
Puissance nette (nominale) : ISO 9249/SAE J1349 144 kW
Puissance nette (nominale) : ISO 9249/SAE J1349 (DIN) 144 kW
Alésage 105 mm
Course 135 mm
Cylindrée 7.01 l
Poids
Poids en ordre de marche 20308 kg
Godets
Capacité : normal GP 2.45 m3
Capacité : type Performance 2.8 m3
Capacité : tous-travaux 1.9 m3
Largeur du godet : normal GP 2612 mm
Train de roulement
Type de patin Double arête
Largeur des patins de chaîne : standard 550 mm
Largeur des patins de chaîne : en option 450 mm
Galets inférieurs : chaque côté 7
Nombre de patins par côté 38
Longueur de chaîne au sol 2542 mm
Surface de contact au sol : patin standard 2.8 m2
Surface de contact au sol : patin en option 2.3 m2
Pression au sol : patin standard 70.9 kPa
Pression au sol : patin en option 85.5 kPa
Hauteur d'arête : double arête 42 mm
Voie des chaînes 1850 mm
Système d'entraînement
Moteur de chaîne Deux moteurs à axe brisé à cylindrée variable
Circuit hydraulique : équipement
Type Piston à détection de charge, centre fermé
Sortie 230 l/min
Réglage du clapet de décharge principal 27500 kPa
Contenances
Réservoir de carburant 320 l
Circuit de refroidissement 32 l
Carter (avec filtre) 16.5 l
Réducteurs (chacun) 15 l
Réservoir hydraulique 90 l
Arbre de pivot 1.8 l
Spécifications du ripper
Type À carcasse radiale
Nombre de poches 3
Largeur hors tout de la traverse 1950 mm
Section transversale de la dent 58,5 mm × 138 mm (50 in × 5,4 in)
Garde au sol 595 mm
Pénétration 295 mm
Largeur de rippage 1836 mm
Vérins : alésage 114.3 mm
Vérins : course 289 mm
Longueur de machine ajoutée avec ripper en position de transport 610 mm
Normes
Cadre de protection en cas de retournement (ROPS) Conforme aux normes SAE J1040 MAY94, ISO 3471:1994 et aux critères DLV SAE J397B et ISO 3164:1995.
Freins Freins conformes à la norme SAE J/ISO 10265 MAR99 ISO 10265:1998.
Cabine Le niveau de pression acoustique dynamique déclaré pour le conducteur est de 73 dB(A) lorsque la norme ISO 6396:2008 est utilisée pour mesurer la valeur d'une cabine fermée.
Temps de cycle du godet
Levage 5.5 secondes
Mise hors tension 3.7 secondes
Position libre 2 secondes
Vidage à la hauteur maximale (depuis le redressement complet) 1.3 secondes
Moteur
Émissions Tier 4 Final/Stage IV/Tier 4 Final (Corée)
Godets
Largeur du godet : type Performance 2712 mm
Largeur du godet : tous-travaux 2575 mm
Système d'entraînement
Système d'entraînement Entraînement hydrostatique avec des vitesses variables de la machine atteignant 10,0 km/h (6,2 mph)
Pompe d'entraînement Deux pompes à pistons axiaux de type coulissant à cylindrée variable
Moteur de chaîne Deux moteurs à axe brisé à cylindrée variable
Réglage du clapet de décharge 47500 kPa
Contenances
Réservoir de DEF 16 l
Temps de cycle du godet
Redressement à la hauteur maximale (depuis le vidage complet) 1.4 secondes
Normes
Cadre de protection contre les chutes d'objets Conforme aux normes SAE J/ISO 3449 APR98 Level II et ISO 3449:1992 Level II, ainsi qu'aux critères DLV SAE J397B et ISO 3164:1995.
Cabine Le port de protections auditives est recommandé lorsque le conducteur travaille dans une cabine ouverte pendant de longues périodes ou dans un milieu bruyant.
Niveau de puissance acoustique Le niveau de puissance acoustique indiqué sur la plaque, mesuré conformément aux méthodes et conditions d'essai figurant sur la norme 2000/14/CE, est de 111 dB(A).

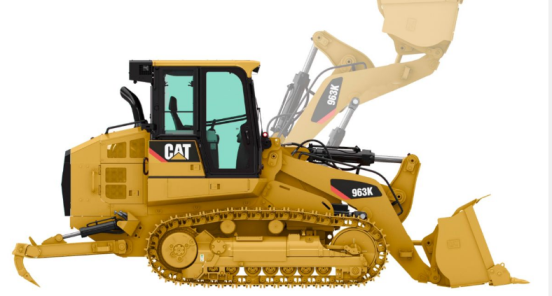

Dimensions (approximatives)
Largeur hors tout de la machine sans godet : avec chaînes standard ? patins de 550 mm (21,6 in) 2400 mm
Largeur hors tout de la machine sans godet : avec chaînes étroites ? patins de 450 mm (17,7 in) 2300 mm
Garde au sol 471 mm
Hauteur de la machine au sommet de la cabine 3325 mm
Longueur jusqu'à l'avant des chaînes 4943 mm
Longueur hors tout de la machine* 7001 mm
Angle d'approche en position de transport 15°
Profondeur d'excavation* 138 mm
Angle de redressement maximal au niveau du sol 43°
Angle de redressement maximal en position de transport 50°
Hauteur du godet en position de transport 457 mm
Portée à hauteur de levage maximale et vidage à 45°* 1373 mm
Hauteur de déversement à hauteur de levage maximale et vidage à 45°* 2915 mm
Angle de redressement maximal avec godet complètement relevé 52°
Vidage maximal avec godet complètement relevé 53°
Angle de nivellement 63°
Hauteur sous charnière de godet 3940 mm
Hauteur hors tout de la machine avec godet complètement relevé 5402 mm
Hauteur jusqu'au sommet du siège avec appuie-tête 2808 mm
Hauteur au sommet du tuyau d'échappement 2940 mm
Angle d'incidence 29°
Remarque * Avec godet normal et dents extra-robustes.
