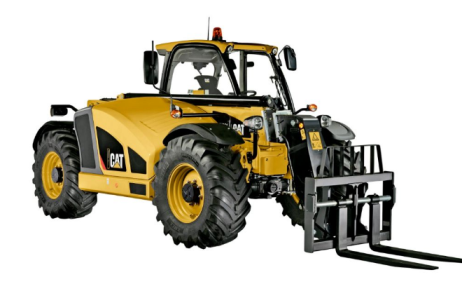

Chargeurs à bras télescopique caterpillar th3510d ag

Cabine
Une cabine bien agencée avec un manipulateur multifonction qui offre au conducteur un environnement de travail confortable. La fonction unique « Préférences du conducteur » permet à chaque conducteur de régler la machine en fonction de ses préférences. Différentes options sont disponibles : un siège à suspension pneumatique chauffé, un grand écran d'affichage avec des diagrammes de charges préinstallés, une caméra de vision arrière, des capteurs de recul et un système de climatisation.
Options de moteur
Choisissez le moteur qui vous convient parmi les trois moteurs Cat® au rendement énergétique élevé, qui délivrent une puissance nominale de 112,8 PS, 125,9 PS ou 144,1 PS. Ainsi, ils sont adaptés à un large éventail d'applications.
Un circuit hydraulique puissant
Une pompe à cylindrée variable combinée à un répartiteur de débit hautes performances permet une utilisation multifonction simple. Le circuit à détection de charge est synonyme d'excellentes économies de carburant puisque la pompe fonctionne uniquement quand cela est nécessaire.
Châssis, flèche et timonerie
Conçu pour durer. Les points de graissage faciles d'accès garantissent une longue durée de vie de la machine. La timonerie en Z avec une rotation du coupleur de 150° offre des forces d'arrachage puissantes et des temps de cycle rapides.
Options de transmission
Le modèle TH3510D Cat est doté d'une transmission powershift à 6 vitesses avec une option de « verrouillage du couple » pour des performances de remorquage sur route exceptionnelles.
Moteur
Modèle de moteur C3.4B Cat
Poids
Poids en ordre de marche avec tablier porte-fourches et fourches* 9149 kg
Caractéristiques de fonctionnement
Capacité de charge nominale 3500 kg
Hauteur de levage maximale 9800 mm
Portée avant maximale 6600 mm
Capacité à la hauteur de levage maximale 800 kg
Capacité à la portée avant maximale 500 kg
Rayon de braquage externe pneus inclus 3847 mm
Rayon de braquage externe fourches incluses 4875 mm
Pneus
Standard Mitas 15.5/80-24 à 16 plis
Option Michelin 15.5 R25 XHA
Option Michelin 460/70 R24 XMCL
Option Michelin 500/70 R24 XMCL
Option Michelin 440/80 24 Power CL
Contenances
Réservoir de carburant 148 B
Liquide d'échappement diesel 19 B
Performances de la flèche
Levage de la flèche 8 s
Abaissement de la flèche 6.5 s
Rappel du bras 10.5 s
Extension du bras 11 s
Freins
Frein de man?uvre Suralimentation assistée sur l'essieu avant
Frein de stationnement SAHR sur l'essieu avant
Circuit hydraulique
Type de système Détection de charge, centre fermé
Type de pompe Débit variable, piston axial
Capacité maximale de la pompe 150 l/min
Pression du circuit 260 bar
Pression hydraulique auxiliaire 245 bar
Essieux
Essieu avant Moyeux de réduction planétaire avec différentiel à glissement limité à modulation élevée
Essieu arrière Différentiel ouvert avec moyeux de réduction planétaire
Moteur - Standard
Modèle* C3.4B Cat
Puissance brute 83 kW (111 HP/BHP)
Couple max. 460 Nm
Alésage 99 mm
Course 110 mm
Cylindrée 3.4 B
Normes sur les émissions *Respecte la norme américaine EPA Tier 4 Final/européenne Stage IV/japonaise 2014 (Tier 4 Final) et coréenne Tier 4 Final sur les émissions.
Moteur : option 1
Modèle* Moteur C4.4 Cat avec technologie ACERT?
Puissance brute 93 kW (124 HP/BHP)
Couple max. 530 Nm
Alésage 105 mm
Course 127 mm
Cylindrée 4.4 B
Normes sur les émissions *Respecte la norme américaine EPA Tier 4 Final/européenne Stage IV/japonaise 2014 (Tier 4 Final) et coréenne Tier 4 Final sur les émissions.
Moteur : option 2
Modèle* C4.4 ACERT Cat
Puissance brute 106 kW (142 HP/BHP)
Couple max. 560 Nm
Alésage 105 mm
Course 127 mm
Cylindrée 4.4 B
Normes sur les émissions *Respecte la norme américaine EPA Tier 4 Final/européenne Stage IV/japonaise 2014 (Tier 4 Final) et coréenne Tier 4 Final sur les émissions.
Poids
Remarque *Représente une configuration de machine avec un moteur de 106 kW (142,1 HP/BHP) sur des pneus standard 15.5/80-24 à 16 plis.
Contenances
Réservoir hydraulique 120 B
Transmission
Type Powershift à 6 vitesses PG124 Cat avec verrouillage du couple en option pour les rapports 4, 5 et 6
Marche avant - 1 5.7 km/h
Marche avant - 2 8.6 km/h
Marche avant - 3 11.2 km/h
Marche avant - 4 16.6 km/h
Marche avant ? 5 25.3 km/h
Marche avant ? 6 36.5 km/h
Marche arrière ? 1 5.7 km/h
Marche arrière ? 2 11.2 km/h
Marche arrière ? 3 25.3 km/h
Circuit électrique
Batterie 1 batterie 12 V, 1 000 CCA
Tension de sortie d'alternateur 12 V/150 A
Circuit hydraulique
Débit hydraulique auxiliaire : tête de flèche, intermittent 100 l/min
Débit hydraulique auxiliaire : tête de flèche, continu 60 l/min
Débit hydraulique auxiliaire : arrière de la machine 100 l/min
Performances de la flèche
Basculement avant (vidage) 3 s
Basculement arrière 3.5 s
Combiné : vers le haut et vers l'extérieur 24 s
Combiné : vers le bas et vers l'intérieur 12.8 s
Pneus
Option Michelin 400/80 24 Power CL
Option Michelin 460/70 R24 Bibload
Option Firestone Duraforce
Option Pneus plein 13 × 24
Performances
Effort de traction à la barre d'attelage : moteur 83 kW/111,3 HP 92 kN
Effort de traction à la barre d'attelage : moteur 92,6 kW/124,1 HP 88 kN
Effort de traction à la barre d'attelage : moteur 106 kW/142,1 HP 97 kN
Force d'arrachage de la flèche 62 kN
Force d'arrachage au godet 41 kN
Rotation de l'attache rapide 152°
Niveaux sonores : à l'intérieur de la cabine 74 dB (A)
Niveaux sonores : à l'extérieur 106 dB (A)
Poids remorquable : freinage hydraulique 1200 kg
Dimensions (approximatives)
Longueur hors tout jusqu'à l'avant du tablier 5272 mm
Largeur hors tout (pneus standard) 2382 mm
Hauteur hors tout (pneus standard)* 2475 mm
Empattement 3165 mm
Garde au sol 430 mm
Chaîne 1988 mm
Porte-à-faux 1000 mm
Largeur de la cabine 940 mm
Hauteur de l'arrière de la machine 5272 mm
Longueur de la machine 5260 mm
Angle de fuite 66°
Angle de cavage maximal de la fourche 24°
Angle de basculement maximal de la fourche 128°
Remarque *Ajoutez 200 mm (7,9 in) pour le gyrophare. Ajoutez 40 mm (1,6 in) pour la protection supérieure.
