Chargeurs à bras télescopique caterpillar th314d

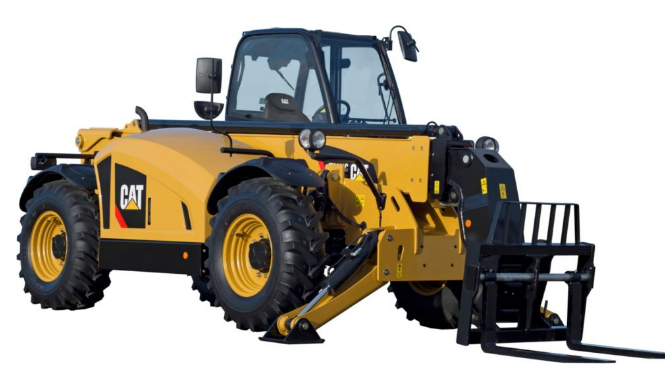

Chargeurs à bras télescopique Caterpillar TH314D
Depuis les années 1980, Caterpillar produit des chargeurs à bras télescopique de grande qualité, en commençant par la série RT, et toujours conçus en gardant les conducteurs à l'esprit. Les chargeurs à bras télescopique Cat offrent une grande fiabilité, des performances compétitives et un poste de conduite de grande qualité. Plus de 25 années de progrès ont permis d'atteindre la qualité exceptionnelle qui caractérise les chargeurs à bras télescopique Cat de la série TH D.
Confort
La cabine ergonomique est équipée d'un écran à diodes intégré au tableau de bord, d'un manipulateur multifonctionnel et d'options de siège confortables, offrant au conducteur tout ce dont il a besoin. Une excellente stabilité et des passages F-N-R (Front-Neutral-Rear, marche avant-point mort-marche arrière) fluides assurent un confort de conduite optimal.
Confort
La position assise à l'intérieur de la cabine permet une excellente visibilité de l'outil de travail à l'avant et des stabilisateurs.
Durabilité
Grâce à une excellente stabilité, à une garde au sol élevée et à des protections optimales, les composants clés de la machine sont parfaitement protégés contre d'éventuels dommages. L'entretien est simplifié grâce au moteur et aux points de lubrification faciles d'accès, ainsi qu'aux pièces de rechange faciles à remplacer.
Un circuit hydraulique puissant
La flèche entraînée par une chaîne et l'excellent débit hydraulique permettent au conducteur de travailler efficacement et en toute sécurité. Le levage et l'abaissement ainsi que la sortie et le rappel de la flèche peuvent s'effectuer rapidement.
Moteur
Modèle de moteur TCD 3.6 L4 *
Puissance brute 55,4 kW, 75,3 ch/CV/Ps ; 74,3 HP/BHP
Couple maximal 390 N·m à 1 300 tr/min
Alésage 98 mm
Course 120 mm
Cylindrée 3.6 L
Remarque *Conforme aux normes européennes Stage IV sur les émissions.
Poids
Poids en ordre de marche avec tablier porte-fourches et fourches 10095 kg
Caractéristiques de fonctionnement
Capacité de charge nominale 3600 kg
Hauteur de levage maximale 13850 mm
Hauteur de levage maximale : stabilisateurs relevés 13.85 m
Hauteur de levage maximale : stabilisateurs abaissés 13.85 m
Portée avant maximale 8.68 m
Vitesse de translation maximale 20 km/h
Charge à hauteur maximale : stabilisateurs relevés 1500 kg
Charge à hauteur maximale : stabilisateurs abaissés 3000 kg
Charge à portée maximale : stabilisateurs relevés 100 kg
Charge à portée maximale : stabilisateurs abaissés 900 kg
Rayon de braquage externe pneus inclus 3.81 m
Contenances
Réservoir de carburant 150 L
Réservoir hydraulique 102 L
Pneus
Standard 15.5/80-24
Freins
Frein de man?uvre Freins asservis sur essieux avant et arrière
Freins de stationnement Mécaniques sur l'essieu avant
Circuit hydraulique
Pression maximale du circuit 270 bar
Débit maximal de la pompe 100 l/min
Type de pompe Pompe à engrenages
Alimentation hydraulique auxiliaire 95 l/min
Rapports de transmission
Marche avant - 1 5 km/h
Marche avant - 2 10 km/h
Marche avant - 3 20 km/h
Marche arrière - 1 5 km/h
Marche arrière - 2 10 km/h
Marche arrière - 3 20 km/h
Performances de la flèche
Levage de la flèche 15,9 secondes
Abaissement de la flèche 11,6 secondes
Rappel du bras 14,8 secondes
Extension du bras 15,1 secondes
Basculement avant (vidage) 2,5 secondes
Basculement arrière 3,5 secondes
Combiné : vers le haut et vers l'extérieur 27 secondes
Combiné : vers le bas et vers l'intérieur 19,5 secondes
Effort de traction à la barre d'attelage 55,4 kW 65 kN
Force d'arrachage du godet selon la norme ISO 8313 72 kN
Force d'arrachage de la flèche 72 kN
Niveaux sonores
Niveau sonore auquel le conducteur est exposé 80 dB (A)
Niveau sonore à l'extérieur de la cabine (moteur de 55,4 kW) 104 dB (A)
Circuit de climatisation
Climatisation Le système de climatisation de cette machine contient le gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,2 kg de réfrigérant, soit un équivalent CO2 de 1,575 tonnes métriques.
