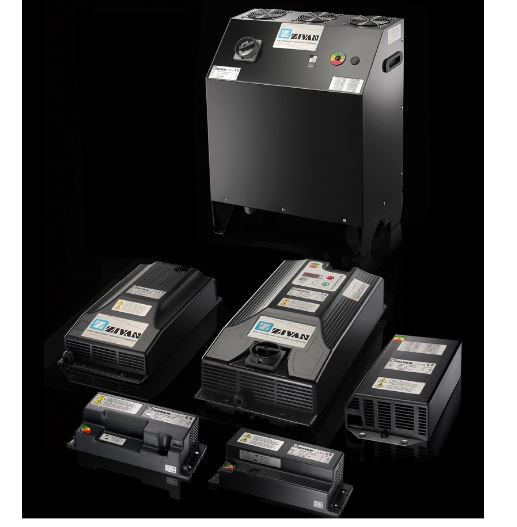

Chargeur de batterie industrielle zivan

La tension de secteur est redressée, puis suffisamment lissée (= conversion CA/CC). Cette haute tension CC parvient au côté primaire du transformateur.

Le transformateur, pour sa part, est commuté par un ou plusieurs MOSFET ou transistor(s) de puissance. Un signal de comptage par impulsions (MID = Modulation d'impulsions en durée) arrive à l’entrée ou à la base des composants actifs.

Ce signal MID provoque la coupure de la tension d'entrée élevée avec une haute fréquence. Le signal MID est fourni par l’étage de commande qui est, pour sa part, contrôlé par la logique de commande, qui reçoit les informations du côté de la batterie.

En commutant le composant actif sur le côté primaire du transformateur, un signal en forme d'impulsions est transmis à la partie secondaire, qui est redressé en arrière à une tension beaucoup plus faible (V) que celle du côté primaire mais avec une plus grande valeur de courant (A).

Avant que ce courant ne soit transmis à la batterie, il passe à nouveau dans un filtre EMI qui élimine les dernières différences de tension ou autres.
Résultat :

La batterie est toujours alimentée en courant constant, quelles que soient les variations de la tension du secteur.
Fonctionnement d'un chargeur haute fréquence Zivan
Recharge contrôlée = recharge selon l'état de la décharge. Le chargeur Zivan contrôle en continu la tension de votre batterie ! Le chargeur démarre avec un courant de charge maximal jusqu'à ce que la batterie atteigne 2,4 V/élément. Une fois atteinte la tension de 2,4 V/élément, le courant retombe et le chargeur commence à charger la batterie avec un courant de charge qui représente 4 % de la capacité de la batterie.
Par conséquent : La charge de votre batterie est toujours adaptée à l'état de décharge -> plus votre batterie est déchargée, plus le temps de charge est long ; moins elle est déchargée, plus le temps de charge est court !
Efficacité maximale : Une économie d'environ 25 % sur votre facture d'énergie. Grâce à l'utilisation d'un microprocesseur qui contrôle en permanence la profondeur de décharge et l'état de charge de votre batterie, la consommation d’énergie se trouve réduite pendant les cycles de charge.

En effet, le chargeur ne fournit que le courant nécessaire pour charger la partie déchargée de la batterie ! En outre, dans un chargeur HF, le transformateur classique est remplacé par un transformateur spécial ; cela implique moins de perte de chaleur --> moins de perte d'énergie --> plus d'efficacité.
