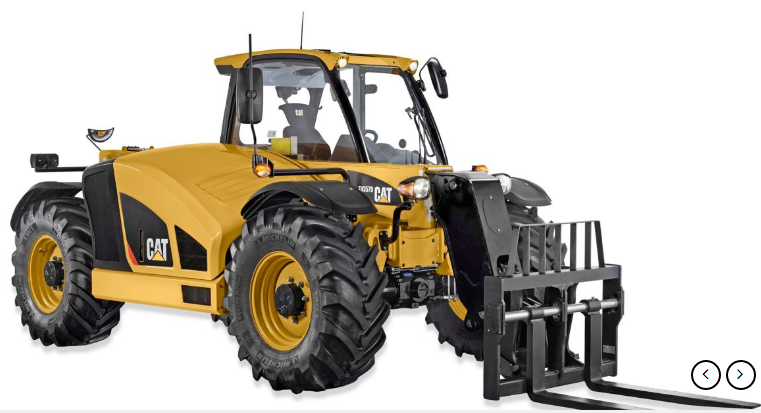

Chargeur à bras télescopique agricole th357d caterpillar

Chargeurs à bras télescopique Caterpillar Chargeur à bras télescopique agricole TH357D
Depuis les années 1980, Caterpillar produit des chargeurs à bras télescopique de grande qualité, en commençant par la série RT, et toujours conçus en gardant les conducteurs à l'esprit. En offrant une grande fiabilité, des performances compétitives et un poste de conduite de grande qualité, les chargeurs à bras télescopique Cat sont des outils véritablement performants pour n'importe quelle exploitation agricole. Plus de 25 années de progrès ont permis d'atteindre la qualité exceptionnelle qui caractérise les chargeurs à bras télescopique Cat de la série TH D.
Cabine
Conçue pour le conducteur, la cabine est équipée d'un manipulateur multifonctionnel et offre un environnement de travail confortable. La fonction unique « Préférences du conducteur » permet à chaque conducteur de régler la machine en fonction de ses préférences. Différentes options sont disponibles : un siège à suspension pneumatique chauffé, un grand écran d'affichage avec des diagrammes de charges préinstallés, une caméra de vision arrière, des capteurs de recul et un système de climatisation.
Options de moteur
Choisissez le moteur qui vous convient entre les deux moteurs Cat® au rendement énergétique élevé, adaptés à un large éventail d'applications.
Un circuit hydraulique puissant
Une pompe à cylindrée variable combinée à un répartiteur de débit hautes performances permet une utilisation multifonction simple. Le circuit à détection de charge est synonyme d'excellentes économies de carburant puisque la pompe fonctionne uniquement quand cela est nécessaire.
Châssis, flèche et timonerie
Conçu pour durer. Les points de graissage faciles d'accès garantissent une longue durée de vie de la machine. Une timonerie en Z offre des forces d'arrachage et des temps de cycle rapides.
Moteur
Modèle de moteur C3.4B Cat
Poids
Poids en ordre de marche avec tablier porte-fourches et fourches* 7785 kg
Caractéristiques de fonctionnement
Capacité de charge nominale 3500 kg
Hauteur de levage maximale 7 m
Portée avant maximale 3.65 m
Capacité à la hauteur de levage maximale 2250 kg
Capacité à la portée avant maximale 1500 kg
Rayon de braquage externe pneus inclus 3.85 m
Rayon de braquage externe fourches incluses 3.95 m
Pneus
Standard Mitas 15.5/80-24 à 16 plis
Option Michelin 15.5 R25 XHA
Option Michelin 460/70 R24 XMCL
Option Michelin 500/70 R24 XMCL
Option Michelin 440/80 24 Power CL
Contenances
Réservoir de carburant 148 L
Liquide d'échappement diesel 19 L
Performances de la flèche
Levage de la flèche 6.5 s
Abaissement de la flèche 5.8 s
Rappel du bras 5.5 s
Extension du bras 5.5 s
Freins
Frein de manoeuvre Frein multidisque à bain d'huile, suralimentation assistée, sur les deux essieux
Frein de stationnement Commande mécanique sur le frein de manoeuvre de l'essieu avant
Circuit hydraulique
Type de système
Détection de charge, centre fermé
Type de pompe Débit variable, piston axial
Capacité maximale de la pompe 140 l/min
Pression du circuit 260 bar
Pression hydraulique auxiliaire 245 bar
Essieux
Essieu avant Moyeux de réduction planétaire avec différentiel à glissement limité à modulation élevée
Essieu arrière Différentiel ouvert avec moyeux de réduction planétaire
Moteur - Standard
Modèle* C3.4B Cat
Puissance brute 83 kW (111 HP/BHP)
Couple max. 460 Nm
Normes sur les émissions *Conforme aux normes européennes Stage IV sur les émissions.
Moteur : option 1
Modèle* Moteur C4.4 Cat avec technologie ACERT
Puissance brute 92,6 kW (124 HP/BHP)
Couple max. 530 Nm
Normes sur les émissions *Conforme aux normes européennes Stage IV sur les émissions.
Poids
Remarque
*Représente une configuration de machine avec moteur de 83 kW (111 HP/BHP) sur pneus standard 15.5/80-24 à 16 plis.
Contenances
Réservoir hydraulique 120 L
Transmission*
Type Powershift à 6 vitesses PG124 Cat
Marche avant - 1 5.8 km/h
Marche avant - 2 8.6 km/h
Marche avant - 3 11.3 km/h
Marche avant - 4 16.7 km/h
Marche avant à 5 25.4 km/h
Marche avant à 6 40 km/h
Marche arrière à 1 5.8 km/h
Marche arrière à 2 11.3 km/h
Marche arrière à 3 25.4 km/h
Circuit électrique
Batterie
1 batterie 12 V, 1 000 CCA
Tension de sortie d'alternateur 12 V/150 A
Circuit hydraulique
Débit hydraulique auxiliaire : tête de flèche, intermittent 95 l/min
Débit hydraulique auxiliaire : tête de flèche, continu 95 l/min
Débit hydraulique auxiliaire : arrière de la machine 80 l/min
Performances de la flèche
Basculement avant (vidage) 3 s
Basculement arrière 3 s
Combiné : vers le haut et vers l'extérieur 10.2 s
Combiné : vers le bas et vers l'intérieur 8.2 s
Pneus
Option Michelin 400/80 24 Power CL
Option Michelin 460/70 R24 Bibload
Option Firestone Duraforce
Option Pneus plein 13 × 24
Performances
Effort de traction à la barre d'attelage : moteur 83 kW/111 HP 92 kN
Effort de traction à la barre d'attelage : moteur 92,6 kW/124 HP 88 kN
Force d'arrachage de la flèche 50 kN
Force d'arrachage au godet 72 kN
Rotation de l'attache rapide 152°
Niveaux sonores : à l'intérieur de la cabine 74 dB (A)
Niveaux sonores : à l'extérieur 106 dB (A)
Poids remorquable : freinage hydraulique 12000 kg
Dimensions (approximatives)
Longueur hors tout jusqu'à l'avant du tablier 5000 mm
Largeur hors tout (pneus standard) 2382 mm
Hauteur hors tout (pneus standard)* 2475 mm
Empattement 3165 mm
Garde au sol 430 mm
Chaîne 1988 mm
Porte-à-faux 1000 mm
Largeur de la cabine 900 mm
Longueur de la machine 5000 mm
Angle de fuite 60°
Angle de cavage maximal de la fourche 24°
Angle de basculement maximal de la fourche 128°
Remarque
* Ajoutez 200 mm pour le gyrophare. Ajoutez 40 mm pour la protection supérieure.
Circuit de climatisation
Climatisation Le système de climatisation de cette machine contient le gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,2 kg de réfrigérant, soit un équivalent CO2 de 1,575 tonnes métriques.
Transmission*
Remarque
*La vitesse de translation est fonction de la configuration de la machine.
