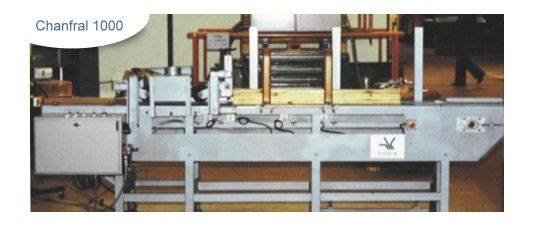

Chanfral 1000 machines pour palettes - codix - chanfreineuse à planches
Description
Cadence de production
Machine alimentée en continu par 1 homme
1000 planches à l'heure (ré-empilage)
MATÉRIEL COMPRENANT
1 bâti mécano-soudé, largement dimensionné, supportant un carter en tôle acier de 5 mm qui assure la rigidité de l'ensemble
1 ensemble platine porte-broches permettant la montée et la baisse de toupie par vérin pneumatique
1 moteur 4 CV permettant la rotation de la broche à 6000 t/mn
1 chaîne d'entrainement à taquets au pas de 1500 mm
1 motoréducteur 3 CV avec limiteur de couple permettant l'entraînement de la chaîne d'amenage à la vitesse de 25 m/mn
2 rouleaux presseurs situés de part et d'autre de l'outil assurant l'application des bois sur la table pendant l'usinage
1 ensemble de fins de courses réglables détectant la descente des toupies
1 jeu de carters de protection sur les têtes d'usinage avec sortie pour aspiration
1 coffret électrique et pneumatique regroupant les commandes principales
FONCTIONNEMENT Après alimentation du chargeur en bois, la chaîne à taquets entraîne la planche inférieure de la pile vers la toupie de chanfreinage
Le taquet pousseur de chaîne, au cours de son déplacement, actionne successivement 4 fins de courses réglables qui commandent la montée et la baisse de l'outil et donc l'execution des chanfreins à moulures arrêtées
Un système à tige filetée permet le réglage rapide de la profondeur des chanfreins
Les commandes des différents mouvements sont regroupées dans un coffret qui possède des sécurités telles que la remontée automatique des toupies en cas d'arrêt d'air comprimé ou de courant TRAVAIL RÉALISÉ Exécution de tous chanfreins à moulures arrêtées ou chanfreins continus de planches - Angle 30,45 ou 60° POSSIBILITÉS D'USINAGE DES PLANCHES Longueur maxi
1500 mm Largeur maxi
180 mm Largeur mini
30 mm avec fraîse standard 170 Epaisseur maxi
55 mm avec fraîse 150 Epaisseur mini
18 mm Longueur chanfrein mini
60 mm CARACTERISTIQUES MECANIQUES Puissance moteur porte-outils
4 CV Vitesse toupie
6 000 T/MN Puissance moteur chaîne
3 CV Vitesse avance chaîne
25 m/mn Diamètre outils standard
170 mm Diamètre sortie buse aspiration
150 mm Hauteur chargeur planches
350 mm Longueur hors tout
3 300 mm Largeur hors tout
1000 mm Hauteur hors tout
1 400 mm Poids
0.8 t
Machine alimentée en continu par 1 homme
1000 planches à l'heure (ré-empilage)
MATÉRIEL COMPRENANT
1 bâti mécano-soudé, largement dimensionné, supportant un carter en tôle acier de 5 mm qui assure la rigidité de l'ensemble
1 ensemble platine porte-broches permettant la montée et la baisse de toupie par vérin pneumatique
1 moteur 4 CV permettant la rotation de la broche à 6000 t/mn
1 chaîne d'entrainement à taquets au pas de 1500 mm
1 motoréducteur 3 CV avec limiteur de couple permettant l'entraînement de la chaîne d'amenage à la vitesse de 25 m/mn
2 rouleaux presseurs situés de part et d'autre de l'outil assurant l'application des bois sur la table pendant l'usinage
1 ensemble de fins de courses réglables détectant la descente des toupies
1 jeu de carters de protection sur les têtes d'usinage avec sortie pour aspiration
1 coffret électrique et pneumatique regroupant les commandes principales
FONCTIONNEMENT Après alimentation du chargeur en bois, la chaîne à taquets entraîne la planche inférieure de la pile vers la toupie de chanfreinage
Le taquet pousseur de chaîne, au cours de son déplacement, actionne successivement 4 fins de courses réglables qui commandent la montée et la baisse de l'outil et donc l'execution des chanfreins à moulures arrêtées
Un système à tige filetée permet le réglage rapide de la profondeur des chanfreins
Les commandes des différents mouvements sont regroupées dans un coffret qui possède des sécurités telles que la remontée automatique des toupies en cas d'arrêt d'air comprimé ou de courant TRAVAIL RÉALISÉ Exécution de tous chanfreins à moulures arrêtées ou chanfreins continus de planches - Angle 30,45 ou 60° POSSIBILITÉS D'USINAGE DES PLANCHES Longueur maxi
1500 mm Largeur maxi
180 mm Largeur mini
30 mm avec fraîse standard 170 Epaisseur maxi
55 mm avec fraîse 150 Epaisseur mini
18 mm Longueur chanfrein mini
60 mm CARACTERISTIQUES MECANIQUES Puissance moteur porte-outils
4 CV Vitesse toupie
6 000 T/MN Puissance moteur chaîne
3 CV Vitesse avance chaîne
25 m/mn Diamètre outils standard
170 mm Diamètre sortie buse aspiration
150 mm Hauteur chargeur planches
350 mm Longueur hors tout
3 300 mm Largeur hors tout
1000 mm Hauteur hors tout
1 400 mm Poids
0.8 t
