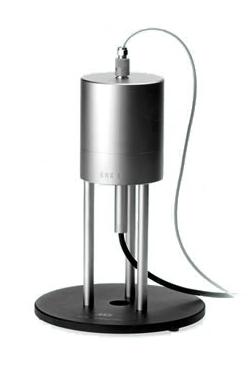

Chambre pour mesures électrostatique sur microphones emk1

La chambre de mesure EMK 1 est destinée à la réalisation de mesures électrostatiques sur des capsules microphoniques 1" et ½" . L'atténuation de 40 dB que procure l'enveloppe massive du EMK 1, permet de réaliser ces mesures dans des environnements de travail standards.
La chambre de mesure EMK 1 est constituée d'une partie supérieure démontable et d'une partie inférieure assemblée à un socle. Le préamplificateur de mesure ½" est inséré dans la partie inférieure de la chambre et bloqué à l'aide d'un goujon fileté rainuré. La capsule doit être placée 20 à 21 mm au dessus du bord de la chambre de mesure. La partie supérieure de la chambre comporte des contacts plaqués or protégés.
Les voltages suivants :
200 V DC à 1 M Ohm fourni par l'alimentation MN 900
10 V AC à 6 nF provenant d'un générateur de signal
sont appliqués à la prise BNC placée sur le dessus, via l'adaptateur MA 1. Pour les mesures sur capsules 1", l'adaptateur A63.1 doit être vissé sur le préamplificateur ½".
- Diamètre de la chambre : 80 mm
- Hauteur de la chambre : 95 mm
- Diamètre du socle : 160 mm
- Hauteur totale : 235 mm
- Poids : 2 kg
Domaine d'utilisation:
Etalonnage Microphone
Acoustique Industrielle
Mesure acoustique
