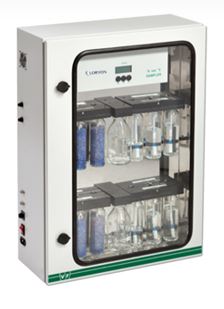

Chaîne de mesure pour l'échantillonnage de H3 / C14 de l'air - VXY SERIE

Le VXY Série est conçu pour l'échantillonnage de 3H et/ou 14C de l'air. Les milieux d'absorption basiques sont le gel de silice pour le prélèvement de 3H et l'hydroxyde de sodium (NaOH) pour le prélèvement de 14C. L'échantillonneur comprend deux lignes d'échantillonnage distinctes pour l'échantillonnage des différentes formes de 3H et 14C.
Dans la section d'admission commune, il y a un filtre aérosol, un débitmètre massique et des capteurs de pression, de température et d'humidité relative. La première ligne comprend une pompe, un four à catalyseur et des bouteilles d'échantillonnage contenant du gel de silice. Elle comprend également des capteurs de pression, de température et d'humidité relative, un flacon piège à débordement et les flacons de prélèvement contenant du NaOH. Cette ligne est conçue pour le prélèvement de 3H et 14C sous toutes les formes, y compris H2, CO et CxHx. La température du four à catalyseur est réglable dans une large plage avec une grande précision et est mesurée et contrôlée en permanence.
La deuxième ligne est similaire, mais n'inclut pas le four à catalyseur. Elle est conçue pour le prélèvement de 3H et 14C, exclusivement sous les formes inorganiques H2O et CO2. Au sein d'une ligne de prélèvement, le prélèvement de 3H précède celui de 14C, et le milieu de sorption du 14C est ainsi protégé de l'humidité. En aval du prélèvement de 3H et en amont du prélèvement de 14C, l'humidité est mesurée, ce qui permet de vérifier l'efficacité du prélèvement d'eau par le gel de silice.
Les sorbants sont remplis dans des bouteilles d'échantillonnage en verre, et les bouteilles sont vissées dans le support au laboratoire. Pour des raisons de sécurité, seuls les ensembles de flacons assemblés sont manipulés à l'emplacement de l'échantillonneur. En fonctionnement normal, le sorbant doit normalement être remplacé une fois par semaine.
Le débit d'air peut être constant ou ajusté proportionnellement à la valeur présente à l'entrée de commande de l'équipement. Il est réglable dans chaque ligne d'échantillonnage séparément. Le débit réglé influence la durée de la campagne de prélèvement. Le débit à travers les conduites individuelles peut être limité par les paramètres du sorbant et par le remplissage du catalyseur.
Sur l'écran graphique, il est possible de lire la quantité totale d'air échantillonné, le débit actuel à travers les lignes d'échantillonnage, le temps de fonctionnement et toutes les valeurs surveillées, telles que la température, la pression et l'humidité dans la ligne, ainsi que la température du catalyseur. Les échantillons sont utilisés pour une analyse ultérieure en laboratoire. Les activités des échantillons, résultant de l'analyse, servent au calcul des rejets totaux de 3H et 14C. En comparant la différence entre les deux échantillons, il est possible de déterminer la quantité totale libérée de toutes les formes, inorganiques et organiques, de 3H et 14C.
