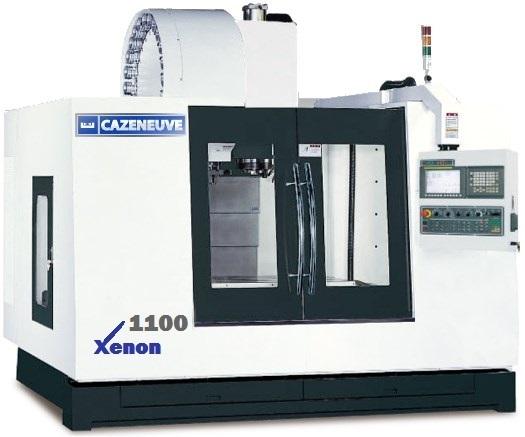

Centre d’usinage xenon 1100

Glissières prismatiques trempées et rectifiées
Bâti en fonte monobloc fortement rainuré
Surface de la table trempée
Vis à billes rectifiées et lubrifiées automatiquement
CAPACITES D'USINAGE
Axe X : 1100 mm
Axe Y : 600 mm
Axe Z : 600 mm
EQUIPEMENT standard
Cône de broche ISO/BT 40 (ISO/BT 50 en option)
Vitesse de rotation maximum : 8 000 trs/mn
Magasin d'outils Random 24 postes
Convoyeur à copeaux à vis
Commande numérique
FANUC 0i MD avec conversationnel MANUAL GUIDE i
SIEMENS 840 Dsl avec conversationnel SHOP MILL
FAGOR 8065 avec conversationnel MC
ENCOMBREMENT ET POIDS
Profondeur x largeur x hauteur : 300 x 220 x 315 cm
Poids : 7000 kg
Table
Dimensions 1200 x 600 mm
Rainures (nombre / largeur x entraxe) 5 rainures / 18 x 100 mm
Poids admissible 800 kg
Courses
Axe X 1100 mm
Axe Y 600 mm
Axe Z 600 mm
Distance nez de table - broche (min./max.)
150 mm / 760 mm
Passage centre broche - montant 650 mm
Broche
Cône ISO / BT 40
Vitesse de rotation maximum 8000 trs/mn
Puissance moteur en S1 / S3 11 kW / 15 kW
Axes X, Y, Z
Vitesse de déplacement rapide 15 m/mn
Vitesse de déplacement travail 0 à 10 m/mn
Changeur d'outils
Type Random
Nombre de postes 24
Ø / longueur maximum d'outils adjacents Ø 80 mm / 300 mm
Poids maximum par outil 7 kg
Divers
Encombrement : profondeur x largeur x hauteur 3000 x 2200 x 3150 mm
Poids 7000 kg
Puissance installée 25 KVA
Section des câbles 4 x 10 mm²
Alimentation (régime TN : neutre à la terre) 400 V - 50 Hz
