MICROCUT - MCU-5X
- Désignation : MCU-5X
- Référence DMO :
- Marque : MICROCUT
Neuf Sur commande

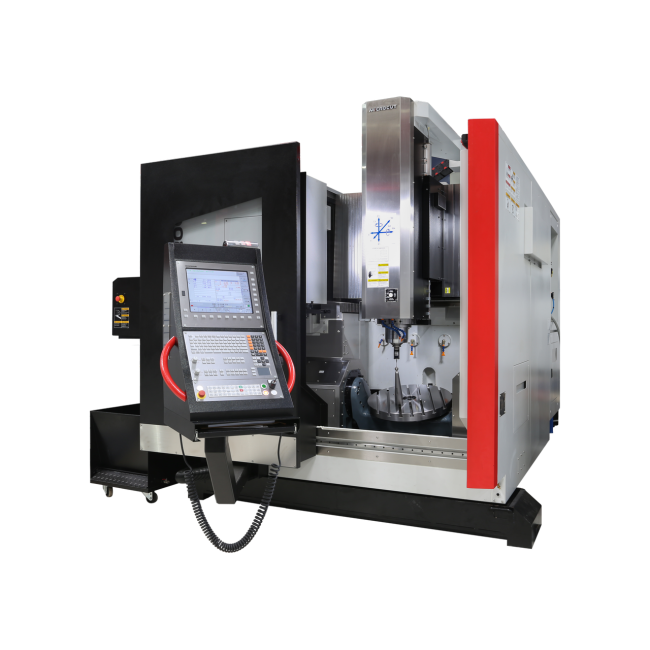

Centre d'usinage 5 axes continus avec Commande numérique Heidenhain TNC 640
- Plateau diamètre 600 mm intégrant les axes de rotations A et C
- Cette machine a été conçue pour les domaines de l'aéroanautique, médical, automobile, moule, mécanique générale et de précision
Elle se caractérise par:
- Une construction en semi portique assurant une grande rigidité à la machine et une bonne stabilité, synonyme de précision et robustesse
- Un bâti en fonte stabilisée.

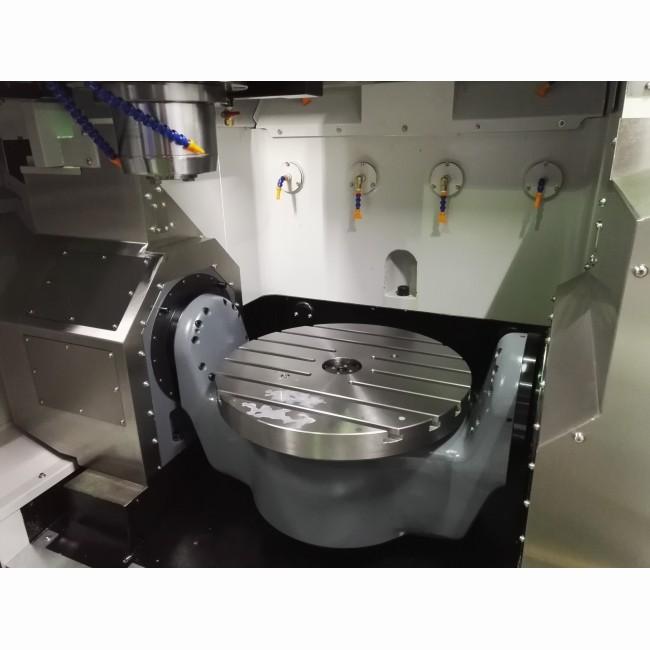

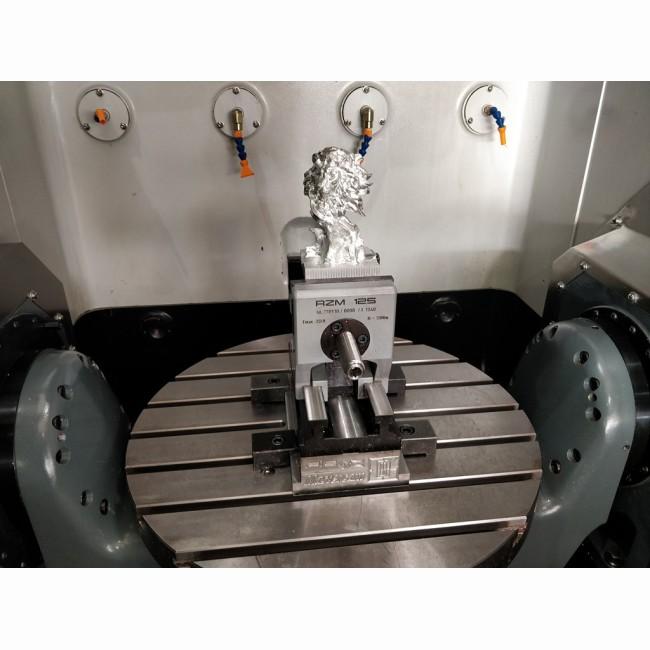

- Un large plateau circulaire diametre 320mm rectifié et rainuré

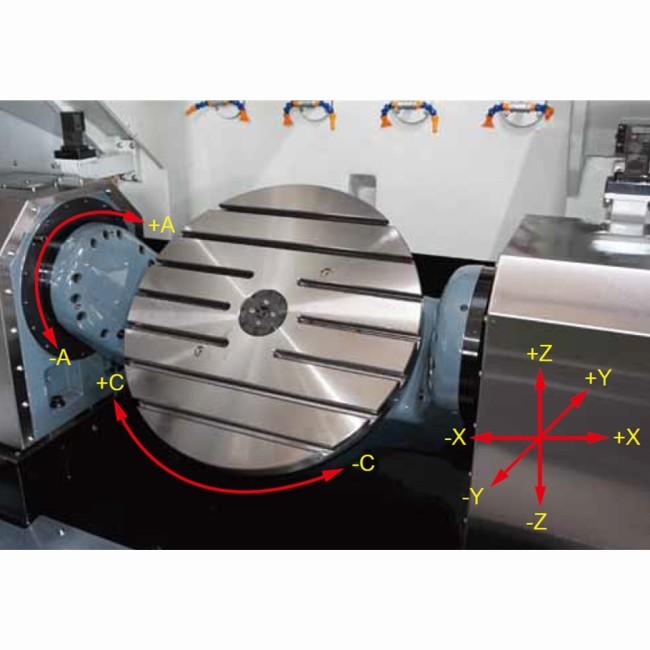

- Un axe C (rotation du plateau) avec une technologie de moteur couple extremement performant et sans usure mécanique. La vitesse de rotation du plateau est de 90 tr/min.
- Un axe A (inclinaison du plateau) sur une amplitude de + / -120° en entrainement vis sans fin avec frein hydraulique.
- Une mesure sur les 2 axes rotatifs par des codeurs de précision Heidenhain RCN226 avec une tolerance de +/-5''
- Une charge admissible importante de 600kg
- Des préparation pour prises rapides au centre de la table avec x3 hydrauliques (80 bars) et x1 pneumatique (6 bars)
- Des guidages linéaires sur les 3 axes avec des patins a rouleaux assurant des déplacements rapides et souples de la broche
- Des règles linéaires Heidenhain sur les 3 axes (X/Y/Z) d'une précision de 0,0001mm pour une double mesure des déplacements en compléments des codeurs.
- Des vis a billes de classe C3 précontraintes diamètre 40mm avec les moteurs d'axes montés directement en bout de vis pour des déplacements rapides de 36m/min
- Une broche mécanique a entrainement direct 12.000tr/min avec une puissance délivrée de 25 / 35Kw
- Un groupe de refroidissement des vis a billes des 3 axes ainsi que la broche afin d'éviter les dilatation dûes aux échauffements
- Un magasin d'outils a bras monté sur le côté avec 48 outils
- Une cartérisation intégrale avec une large porte frontale pour accès à la table de la machine
- Un dispositif de lubrification automatique des axes linéaires programmable depuis la CN
- Des buses de nettoyage sur permettant un dégagement optimal des copeaux vers le convoyeur
- Un pistolet de nettoyage
- Des buses d'arrosage en peripherie de broche
- Une pompe haute pression 20 bars avec arrosage au centre de la broche
- un convoyeur a copeaux avec double vis de chaque coté de la table et convoyeur a copeaux a palette situé a l'arriere de la machine
- Une manivelle électronique déportée pour faciliter les opérations de réglages
- Une climatisation de l'armoire électrique
- Un déshuileur afin de séparer l'huiles de glissiere du lubrifiant de coupe
- Les fonctions Heidenhain n°1 et n°2 ainsi que CDM (anti collision)
- La fonction TPC (Tool Positionning Control) permettant de compenser electroniquement la dilatation de la broche dûe a son échauffement
- La fonction AAC (Axial Accuracy Control) corrigeant la dilatation du bati
Cette machine est également équipée des options suivantes
- un palpeur pièce Heidenhain TS460 avec protection mécanique et thermique + une cellule emetrice / receptrice radio ou infrarouge
- la fonction kinematic opt pour la calibration automatique des axes rotatifs

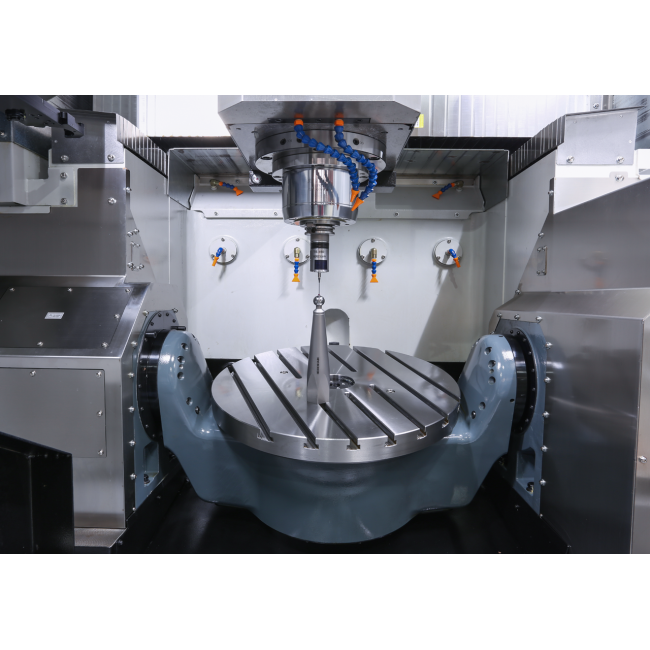

- une boule de référence Heidenhain KKH250
Caractéristiques techniques
- Commande Numérique: heidenhain
- TNC 640: 4EME ET 5EME
- AXES SUR LA TABLE: Oui
- Diamètre du plateau (mm): 600
- Rainures (largeur x écartement x nb.) (mm): 75 x 14 x 7
- Angle de rotation axe A (-): +/- 120°
- Angle de rotation axe C (-): 360°
- Course longitudinale axe X (mm): 600
- Course transversale axe Y (mm): 500
- Course verticale axe Z (mm): 500
- Distance nez de broche / surface table (mm): 140 à 640
- Poids admissible sur la table (kg): 600
- Type de broche: mécanique a entrainement direct
- Vitesse de la broche (tr/min): 12000
- Cône de broche: ISO 40
- Moteur de broche (Kw): 20 / 35
- Avances rapides (X/Y/Z) (m/min): 36 / 36 / 36
- Accélération (X/Y/Z) (m/s²): 7
- Type de magasin: a bras
- Nombre d'outils: 48
- Temps de changement d'outils (sec): 1,51
- Diamètre d'outil max. (mm): 120
- Longueur d'outil max. (mm): 300
- Poids d'outil max. (kg): 7
- Précision de postionnement (mm): 0,01 sur 300
- Répétabilité (mm)+ / - 0,01
- Avance rapide axe A (rpm) 16,6avance rapide axe C (rpm): 90
- Attanchement outils: DIN 69871
- Type de tirette: DIN 69872-A
