Centre d'usinage vertical 3 axes MICROCUT - M800

loading

Description

MICROCUT - M800
  • Désignation : M800
  • Référence DMO :
  • Marque : MICROCUT

Neuf Sur commande

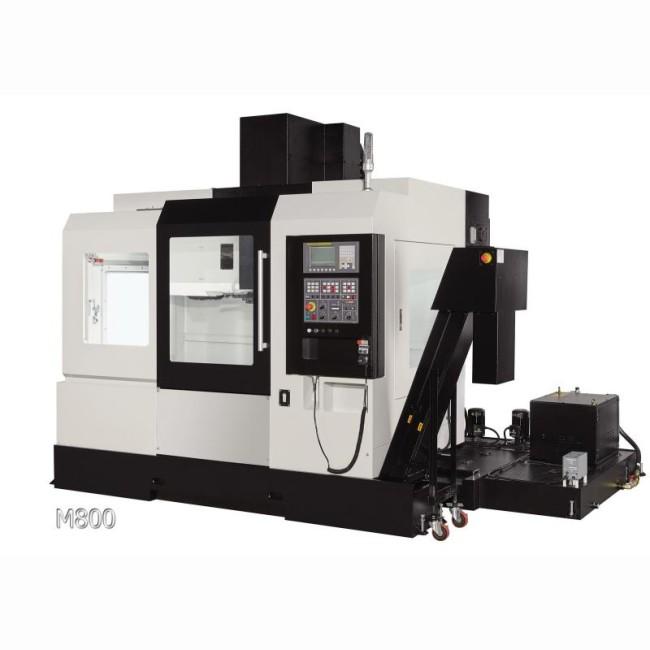

Centre d'usinage vertical 3 axes Microcut M800 - extrèmement polyvalent

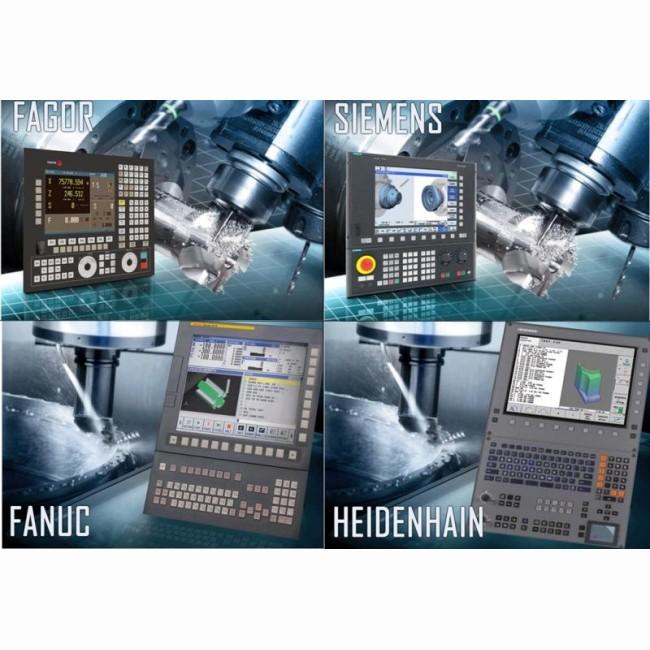

  • Cette machine  peut recevoir au choix les commandes numériques Fagor, Siemens, Heidenhain, Fanuc ou Mitsubishi, et constituent une solution robuste et économique pour les ateliers de mécanique générale, mécanique de précision...
  • Le but est d' offrir des capacités permettant de vastes possibilités, travail de l' alu de l' acier de l' inox, des vitesses confortables sans pour cela être dans l' UGV...

Cette machine se caractérise par:

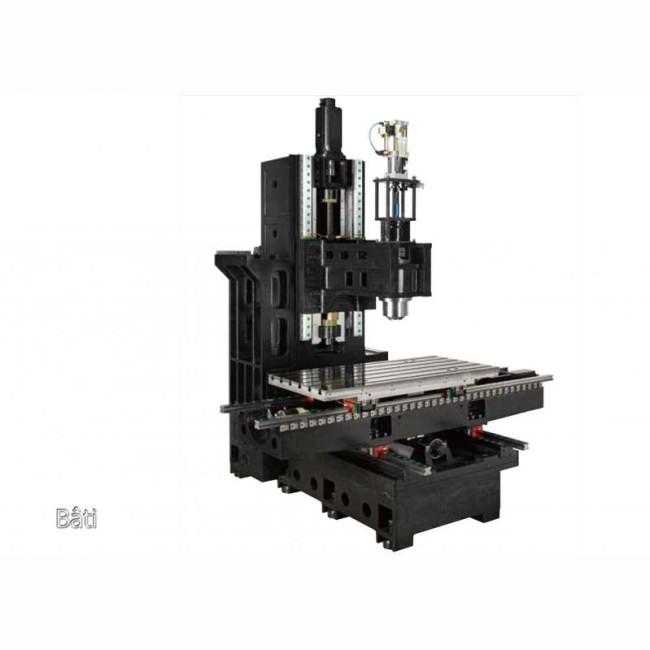

  • Une rigidité optimale de part le bâti en fonte de meehanite qui est trempé et stabilisé afin de libérer les contraintes.
  • Une conception largement dimensionnée des élemets constituants la structure de la machine, avec une analyse par éléments finis
  • Une assise importante triangulaire pour une bonne répartition de la charge
  • Des guidages linéaires avec des patins a rouleaux haute résistance sur les 3 a axes linéaires permettant des déplacement en rapides précis et souples a 30m/min
  • Des vis a billes de précision de classe C3 précontraintes pour une meilleure précision de déplacement.
  • Un entrainement des axes linéaires par moteurs électriques directement couplés à la vis a billes afin d'améliorer les opérations de contournage ou de taraudage rigide
  • Une large table de travail de 900 x 520mm  rectifiée et trempée avec des rainures en té pour la fixation des élements de bridage
  • Une manivelle electronique déportée pour facilier les opérations de réglages
  • Une broche mécanique avec un cône #40 qui esmontée sur des roulements angulaires précontraints.
  • Un magasin d'outils d'une capacité de 24 poches avec un bras pour un changement rapide
  • Un convoyeur a copeaux à palettes pour une extraction efficace des copeaux générés par l'usinage
  • Une fonction de taraudage rigide pour la réalisation de taraudage rapides en synchronisant la déccélération de la broche avec le déplacement vertical de cette derniere.
  • Des buses de nettoyages en périphérie des cartes machines pour drainer les copeaux vers l'extracteur
  • Des buses d'arrosages en périphérie de broche pour la lubrification des outils et le dégagement copeaux
  • Une cartérisation intégrale de la machine avec large porte frontale donnant l'accès a la table
  • Une ventilation de l'armoire électrique afin d'éviter les échauffements des composants électroniques

Caractéristiques techniques
  • Surface de la table (x mm): 900 x 520
  • Course longitudinale axe X (mm): 800
  • Course transversale axe Y (mm): 500
  • Course verticale axe Z (mm): 500
  • Type de guidage: Linéaire
  • Distance nez de broche / surface table (de à mm): 120 à 720
  • Hauteur de la table par rapport au sol (mm): 900
  • Rainures (largeur x écartement x nb.) (mm): 16 x 35 x 5
  • Poids admissible sur la table (kg): 450
  • Type de broche: mécanique
  • Vitesse de la broche (tr/min): 10000
  • Cône de broche: ISO 40
  • Moteur de broche (Kw): 7,5 / 10.5
  • Avances rapides (X/Y/Z) (m/min): 30 / 30 / 30
  • Type de magasin: random
  • Nombre d'outils: 24
  • Diamètre d'outil max. (mm): 125
  • Longueur d'outil max. (mm)300
  • Poids d'outil max. (kg): 8
