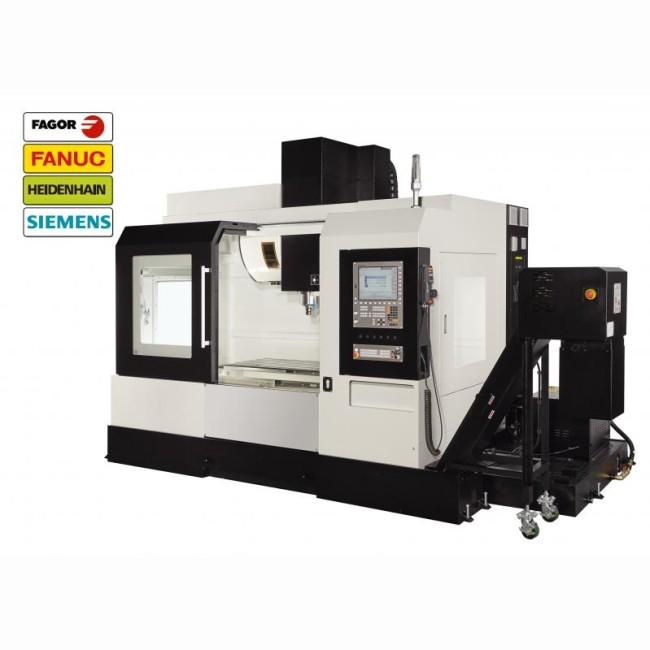

Centre d'usinage vertical 3 axes MICROCUT - M

MICROCUT - M

Neuf Sur commande
La série des centres M constitue la gamme standard des centres verticaux Microcut pour des courses longitudinales de 760 à1600mm

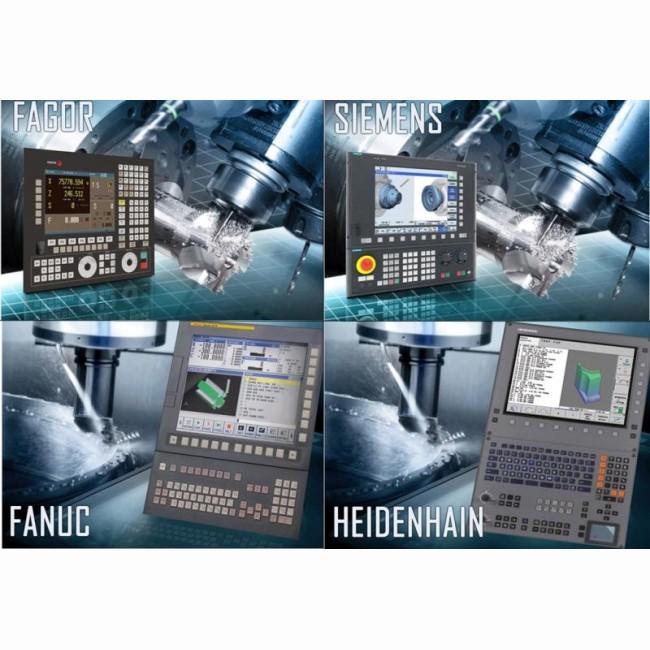

Très polyvalente, ces machines peuvent recevoir au choix les commandes numériques Fagor, Siemens, Heidenhain, Fanuc ou Mitsubishi, et constituent une solution robuste et économique pour les ateliers de mécanique générale, mécanique de précision...
Le but est d' offrir des capacités permettant de vastes possibilités, travail de l' alu de l' acier de l' inox, des vitesses confortables sans pour cela être dans l' UGV...

Les machines de cette gamme se caractérisent par:

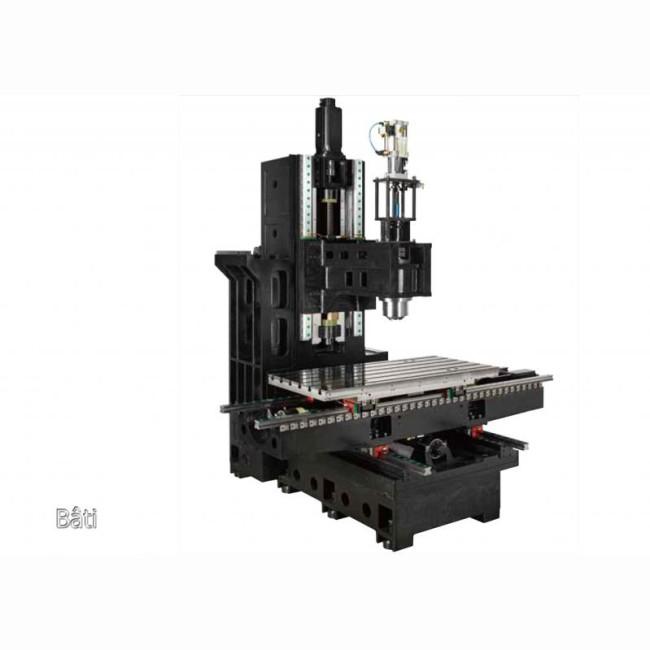

Des guidages linéaires à rail sur les 3 axes avec patins a billes (M760) ou a rouleaux (autres modèles), permettant une reprise de charge intéressante et des vitesses de déplacements rapides
Des vis a billes de précision de classe C3 sur chaque axe. Cers dernières sont précontraintes pour diminuer les déformations provoquées par l'échauffement
Un entrainement des axes linéaires est à montage direct (pas de poulie courroie)
Une broche mécanique 10.000tr/min en standard en cone #40, monté sur des roulements angulaires précontraints.
Un magasin a bras 24 outils
La fonction de taraudage rigide
Des buses de nettoyages permettant un dégagement optimal des copeaux dans l'enceinte d'usinage
Des buses d'arrosage en périphérie de broche
Des carters téléscopiques robustes protegeant les glissieres
Une manivelle électronique déportée facilitant les opérations de réglage sur la machine
Un convoyeur a copeaux a chaine

En option et pour améliorer la productivité, cs machines peuvent recevoir:

Un magasin a bras 30 outils
Un magasin a chaine 40 outils avec station de chargement à l'arriere de la machine (a partir des M1050)
Un magasin parapluie 16 outils pour les M760
Un refroidissement de la broche par huile
Des broches a entrainement direct 12.000 ou 15.000tr/min
Des diviseurs 4eme axe
Un dispositif d'arrosage centre broche 20 ou 70 bars
Un palpeur pièce
Un palpeur outil
Un déshuileur
Un pistolet de nettoyage
Des règles de mesures linéaires Heidenhain
Des motorisations de broche plus puissante

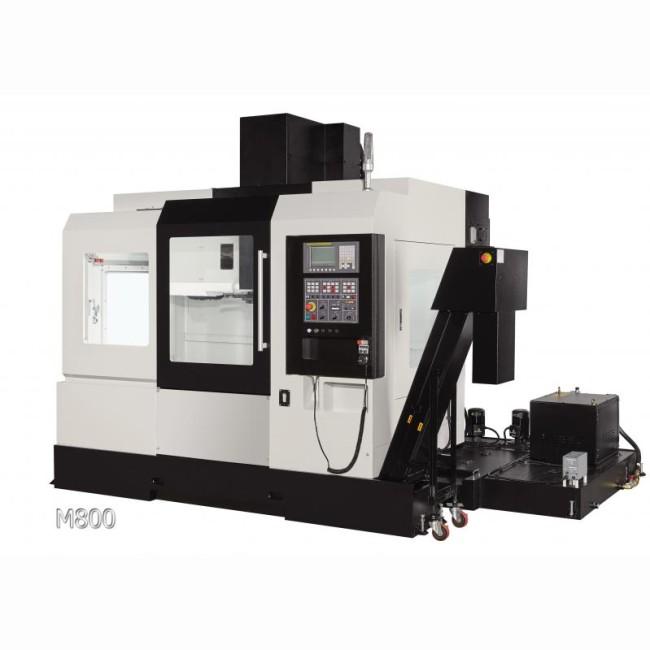

Cette gamme de machine se compose de 6 modèles: M760 / M800 / M1050 / M1200 / M1600 et M1600P
Caractéristiques techniques
TABLE (.) .

COURSES .

BROCHE .

DEPLACEMENTS DES AXES .

GLISSIERES .

X/Y/Z linéaire/billes linéaire/billes linéaire/rouleaux linéaire/rouleaux linéaire/rouleaux linéaire/rouleaux

CHANGEUR OUTILS .

PRECISION .

DIMENSIONS .

Longueur avec convoyeur (mm) 3400 3838 4320 4250 5200 5200
Profondeur (mm) 2000 2300 2300 2600 2700 2700
Hauteur (mm)
Poids (kg) 4350 6250 7000 8850
Vitesse de broche standard (trs/mn) 10.000 10.000 10.000 10.000 10.000 10.000
Vitesse de broche optionnelle (trs/mn) 12.000 / 15.000 12.000 / 15.000 12.000 / 15.000 12.000 / 15.000 12.000 / 15.000 12.000 / 15.000
Puissance broche Heidenhain (KW) 7/11.5 7/11.5 10/14 10/14 10/14 10/14
Puissance broche Siemens (KW) 7/10.5 7/10.5 10.5/15.8 10.5/15.8 10.5/15.8 10.5/15.8
Puissance broche fagor (KW) 7,5/11 7.5/11 11/15 11/15 11/15 11/15
Nbres outils en option 16 / 30 0 30 / 40 30 / 40 30 / 40 30 / 40
