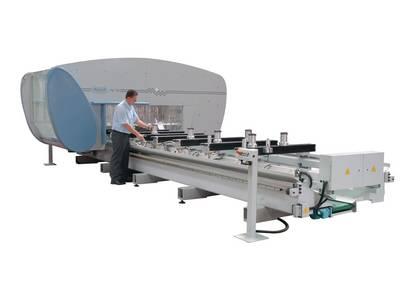

Centre d'usinage maka pe 75

MAKA PE 75 est un centre d'usinage CNC type avec technologie 5 axes pour l'usinage universel du bois, de matières plastiques et composites.
Commande CN:
Siemens 840 D, Powerline
Broche de fraisage:
HSK F 63, refroidissement par l’eau, puissance 11 kW maxi., vitesse réglable jusqu'à 24.000 T/mn
Agrégat de perçage:
Agrégat de percage à broches multiples, en forme L, 7/10 broches, sélectionnable individuellement, entraxe 32 mm.
Unité d'usinage:
Unité universelle avec course Z 455 mm, A540°, B +/- 90° A/B à l’angle de 50°
Aspiration:
Collecteur de copeaux, réglable en hauteur, raccord 1 x dia. 300.
Evacuation:
N/A (not available)
Entraînement des axes:
axe X vis à billes axe Y crémaillère, entraînement "Gantry" axe Z vis à billes
Table de machine:
Avec Y= 6.000 mm : 8 poutrelles sur guides linéaires avec serrage par ressort et désserrage pneumatique
Station de serrage:
Pour usinage en temps masqué avec Y= 6.000 mm
2 stations, chacune avec:
1 circuit de serrage par vide,
3 circuits de commande (surveillance de pression des circuits pneumatiques)
Sécurité au travail:
Cabine embarquée avec pare-chocs (bumpers).
zone de travail en usinage a 3 axes
Conditions:
Diamètre d’outil 160 mm, longueur totale 160 mm. X = 1.600 mm, Y= 5.900 mm, Z = 280 mm
zone de travail en usinage a 5 axes
Conditions:
Diamètre d’outil 160 mm, longueur totale 160 mm, X = 1.300 mm, Y= 5.600 mm, Z = 280 mm
Vitesse:
X = 60 m/min, Y= 60 m/min, Z = 24 m/min, A/B = 10.000 °/min
Accélération : X Y, Z = 1,5 m/sec
Données:
Magasin rotatif, horizontal, 20 emplacements,
Support de couple de rotation, Ø 90 mm, longueur totale 230 mm avec classement assorti Ø maxi. 300 mm,
poids d’outil maxi. 6 kg. lame de scie Ø 300 mm maxi., poids total env. 60 kg
Renvois d’angle/traceurs/palpeurs optionnels à loger dans le magasin.
Poids:
Env. 7.000 kg avec longueur utile 6.000
Encombrement:
Env. 5.700 x 10.500 x 3.000 mm (largeur x longueur x hauteur)
