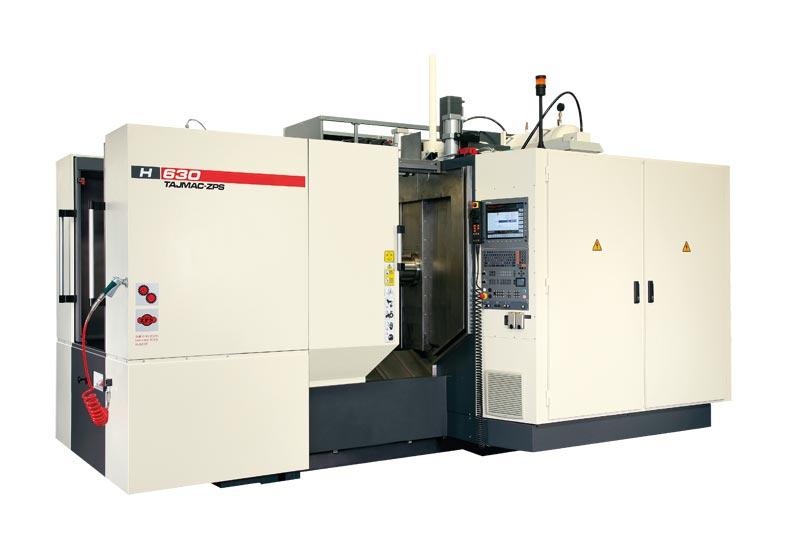

Centre d’usinage horizontal h 630

H 630 un centre horizontal à fraiser équipée d’un échangeur de palette disposant de deux palettes et d’un magasin d’outil qui permet d’échanger les outils automatiquement. La machine est destinée à l’usinage complexe des formes, des étampes et des pièces d’une forme plate ou de caisser en acier, en fonte grise ou en alliages des métaux légers fixées à la palette de travail. Il permet d’effectuer les travuax de fraisage dans trois axes (coordonnées) perpendiculaires l’une à l’autre : X, Y, Z. La table tournante (axe B) rend possible le tournage de plusieurs côtés.
Les fonctions de la machine sont commandées par un système de commande CNC qui permet de travailler même les formes compliquées, quand le mouvement de la machine suit la trajectoire définie par le programme 3D CAD
Déplacements et table de travail
axes X, Y, Z 750 x 700 x 770 mm
axe B – positionnement de la table 360º
dimension de la palette 630 x 630 mm
charge de la palette 800 kg
Broche
type de transmission transmission planétaire broche électrique
cône de serrage ISO 50 HSK-A63 HSK-A100
nombre de tours maximale de la broche 8 000 min-1 18 000 min-1* 14 000 min-1*
rendement maximale 30 kW 31 kW 37 kW
couple de torsion maximale 458 Nm 197 Nm 236 Nm
