![Centre dusinage horizontal h 500_0](https://www.hellopro.fr/images/produit-2/5/3/4/centre-d-usinage-horizontal-h-500-5784435.jpg)

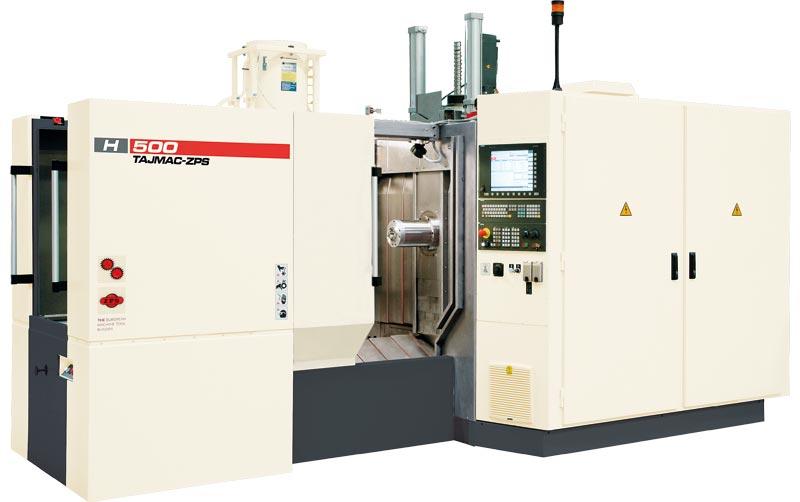

Centre dusinage horizontal h 500
![Centre dusinage horizontal h 500_0](https://www.hellopro.fr/images/produit-2/5/3/4/centre-d-usinage-horizontal-h-500-5784435.jpg)
Description
Centre dusinage horizontal, version H 500 est une machine très performante pour usiner par lenlèvement des copeau les pièces en acier, en fonte grise ou en alliages des métaux légers fixés à une table tournante. Il permet deffectuer les travaux de fraisage dans trois axes (coordonnées) perpendiculaires lune à lautre : X, Y, Z et B (axe de rotation). Outre cela, le centre rend possibles les travaux dalésage, de forage, de tournage et de filetage en utilisant les mandrin de filetage sans aucune douille de compensation dans laxe Z.
Déplacements et table de travail
axe X (bâti) 560 mm
axe Y (poupée) 560 mm
axe Z (table) 560 mm
dimension de la palette 500 x 500 mm
charge de la palette 300 kg
Broche
type de transmission transmission à courroie broche électrique
cône de serrage ISO 40 ISO 40 HSK-A63
nombre de tours maximale de la broche 10 000 min-1 15 000 min-1* 18 000 min-1*
rendement durable maximale 30 kW 31 kW 31 kW
couple de torsion maximale 115 Nm 197 Nm 197 Nm
Déplacements et table de travail
axe X (bâti) 560 mm
axe Y (poupée) 560 mm
axe Z (table) 560 mm
dimension de la palette 500 x 500 mm
charge de la palette 300 kg
Broche
type de transmission transmission à courroie broche électrique
cône de serrage ISO 40 ISO 40 HSK-A63
nombre de tours maximale de la broche 10 000 min-1 15 000 min-1* 18 000 min-1*
rendement durable maximale 30 kW 31 kW 31 kW
couple de torsion maximale 115 Nm 197 Nm 197 Nm
