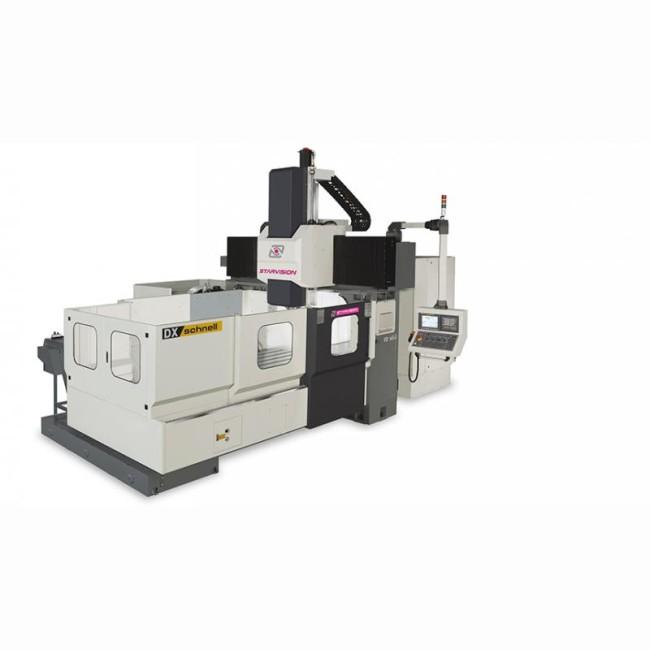

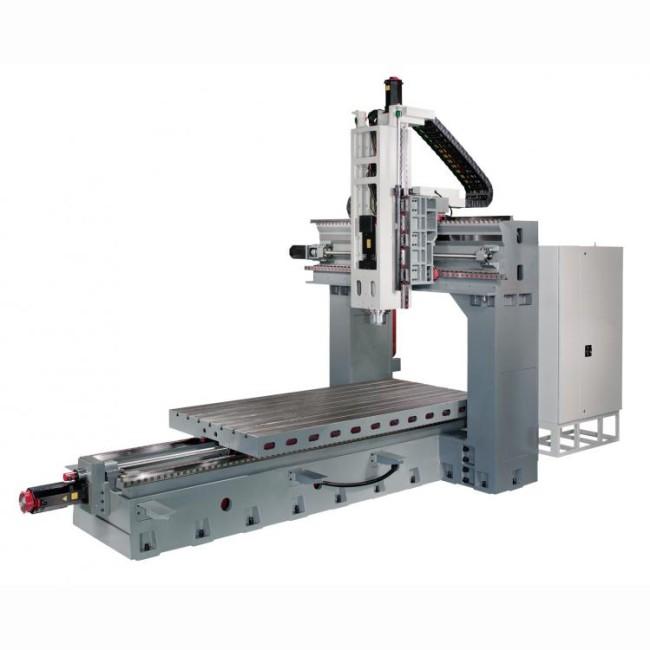

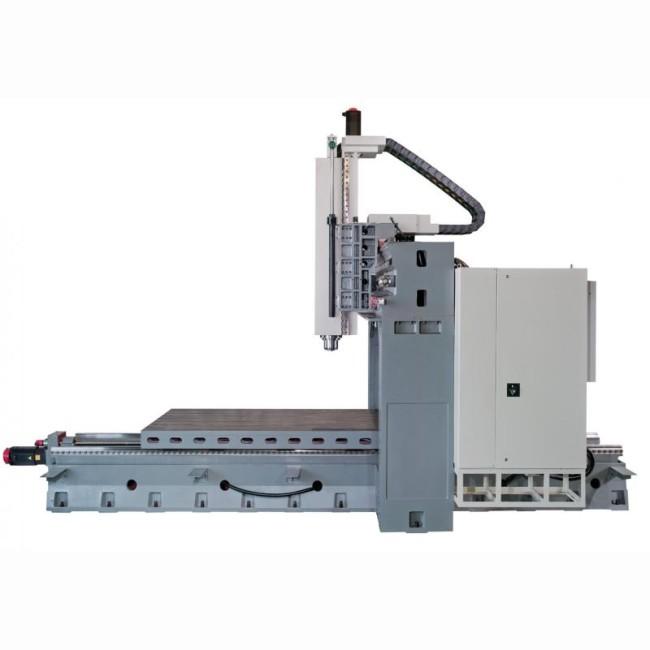

Centre d'usinage à portique STARVISION - DX

loading

Description

STARVISION - DX
  • Désignation : DX
  • Référence DMO :
  • Marque : STARVISION

Neuf Sur commande
Caractéristiques techniques
COURSE
  • Axe X (mm) 2200 2700 3200 4200
  • Axe Y (mm) 1600 / 2000 1600 / 2000 1600 / 2000 1600 / 2000
  • Axe Z (mm) 800 (opt: 1000) 800 (opt: 1000) 800 (opt: 1000) 800 (opt: 1000)
  • Distance nez de broche - table (mm) 150 - 950 (opt: 150-1150) 150 - 950 (opt: 150-1150) 150 - 950 (opt: 150-1150) 150 - 950 (opt: 150-1150)
  • Distance entre montant (mm) 1700 / 2100 1700 / 2100 1700 / 2100 1700 / 2100

TABLE
  • Dimensions en X (mm) 2000 2500 3000 4000
  • Dimensions en Y (mm) 1400 / 1700 1400 / 1700 1400 / 1700 1400 / 1700
  • T-slot (larg x nb x écart ) ((larg x nb x écart )) 22x7x180 / 22x9x180 22x7x180 / 22x9x180 22x7x180 / 22x9x180 22x7x180 / 22x9x180
  • Poids maxi admisible (kg) 8000 9000 10000 12000

BROCHE
  • Puissance (kW) 18.5 / 22 (opt/ 22/26) 18.5 / 22 (opt/ 22/26) 18.5 / 22 (opt/ 22/26) 18.5 / 22 (opt/ 22/26)
  • Vitesse de rotation (2 gammes) (tr/min) 4500 (opt: 6000) 4500 (opt: 6000) 4500 (opt: 6000) 4500 (opt: 6000)
  • Cone BT50 / ISO50 / CAT50 BT50 / ISO50 / CAT50 BT50 / ISO50 / CAT50 BT50 / ISO50 / CAT50

AVANCE
  • Rapides (m/min) X/Y: 12 Z:15 (opt: X/Y: 24 Z:15) X/Y: 12 Z:15 (opt: X/Y: 24 Z:15) X/Y: 12 Z:15 (opt: X/Y: 24 Z:15) X:10 Y:12 Z:15 (opt: X:18 Y:24 Z:15)
  • Travail (mm/min) 7000 (opt:10000) 7000 (opt:10000) 7000 (opt:10000) 7000 (opt:10000)

MAGASINS OUTILS
  • Nombre d'outils (pcs) 32 (opt: 24 / 40 / 60 ) 32 (opt: 24 / 40 / 60 ) 32 (opt: 24 / 40 / 60 ) 32 (opt: 24 / 40 / 60 )
  • Longueur maxi (mm) 400 400 400 400
  • Poids maxi (kg) 20 20 20 20
  • Diametre maxi (mm) 125 125 125 125
  • Diametre maxi entre deux poches vides (mm) 245 245 245 245

PRECISION
  • Positionement (mm) ±0.005/300 ; ±0.015/totaliée des courses ±0.005/300 ; ±0.015/totaliée des courses ±0.005/300 ; ±0.015/totaliée des courses ±0.005/300 ; ±0.015/totaliée des courses
  • Répétabilitée (mm) ±0.003 ±0.003 ±0.003 ±0.003

AUTRE
  • Consommation électrique (KVA) 65 65 65 65
  • Pression pneumatique (kg/cm²) 6.5 6.5 6.5 6.5
  • Dimension machine (M) 7.6 x 5.6(6.1) x 4.7 8.6 x 5.6(6.1) x 4.7 9.6 x 5.6(6.1) x 4.7 11.6 x 5.6(6.1) x 4.7
  • Poids machine (Tonnes) 19 / 21 21 / 23 23 / 25 27 / 29
Télécharger la fiche technique
