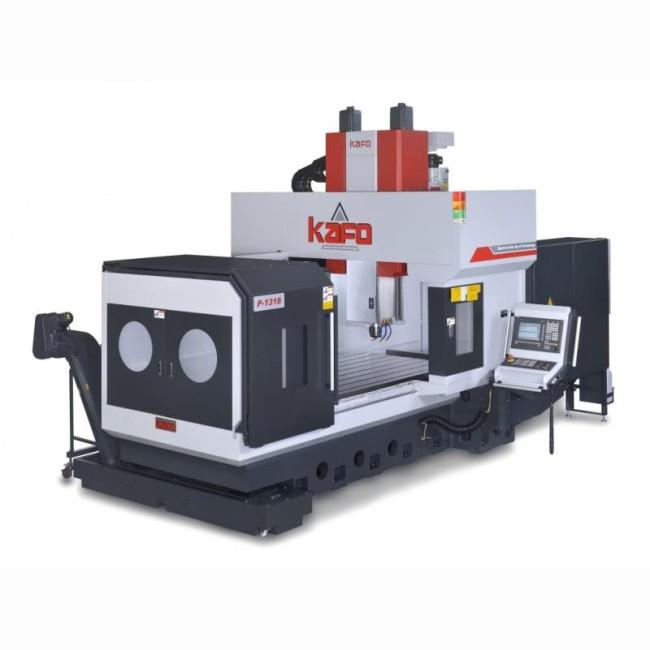

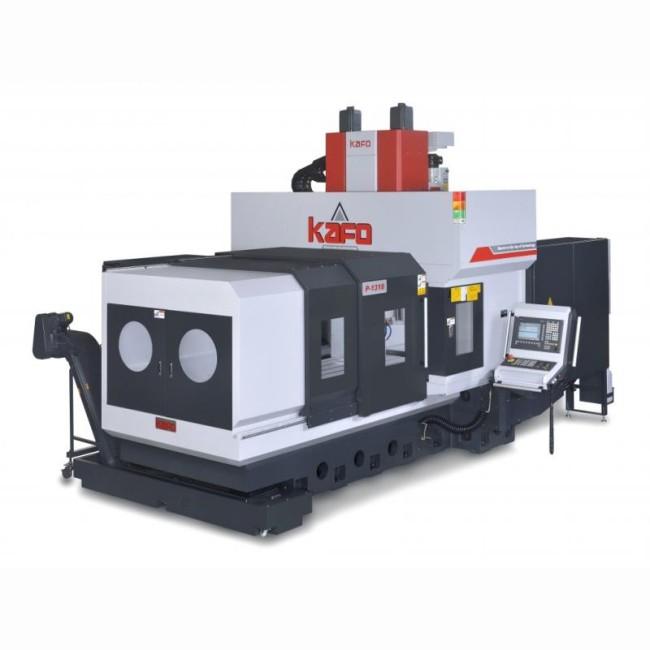

Centre d'usinage à portique KAFO - PV SERIE

loading

Description

KAFO - PV serie
  • Désignation : PV serie
  • Référence DMO :
  • Marque : KAFO

Neuf Sur commande
Caractéristiques techniques
COURSES (.)
  • Course longitudinale X (mm) 560 1100 1300 1800 1800
  • Course transversale Y (mm) 460 610 1000 1300 1300
  • Course verticale Z (mm) 460 460 700 700 700
  • Avances rapides (X/Y/Z) (m/min) 40/40/32 40/40/32 20/20/20 20/20/20 20/20/20
  • Avances travail (m/min) 32 32 20 20 20
  • Distance nez broche / table (mm) 150 a 610 150 à 610 125 à 825 125 à 825 125 à 825
  • Distance entre colonnes (mm) 860 1100 1500 1500 1500

TABLE (.)
  • Dimensions (mm) 760x460 1250x610 1300x1000 2000x1300 2000x1300
  • Rainures (nb x larg. x ecartement) (mm) 3 x 18 x 150 4 x 18 x 150 7 x 18 x 125 8 x 22 x 160 8 x 22 x 160
  • Charge admissible (kg) 500 1000 2000 4000 4000

BROCHE (.)
  • Broche standard (tr/min) 15.000 15.000 15.000 15.000 15.000
  • Broche optionnelle (tr/min) 20.000 20.000 18 / 20 / 24.000 18 / 20 / 24.000 18 / 20 / 24.000
  • Puissance moteur (Kw) 18,5 / 22 18,5 / 22 25 / 29 25 / 29 25 / 29
  • Couple de broche (Nm) 95 / 167 95 / 167 83,2 / 99,3 83,2 / 99,3 83,2 / 99,3
  • Attachement outil BBT40 BBT40 HSK A63 HSK A63 HSK A63

MAGASIN (.)
  • Capacité standard 20 24 16 16 16
  • Capacité en option 32 30 / 32 24 / 32 / 40 24 / 32 / 40 24 / 32 / 40
  • Diametre outil max (avec outil adjacent) (mm) 90 75 35 35 35
  • Diametre outil max (mm) 125 150 35 35 35
  • Longueur d'outil max (mm) 300 300 220 220 220
  • Poids outil max (kg) 8 7 7 7 7

PRECISION (.)
  • Précision de postionnement (JIS 6338) (mm) +/-0,1 +/-0,1 +/-0,15 +/-0,15 +/-0,15
  • Précision de positionnement (ISO 8636) (mm) 0,009 0,009 0,012 0,012 0,012
  • Répétabilité (JIS 6338) (mm) +/-0,03 +/-0,03 +/-0,03 +/-0,03 +/-0,03
  • Répétabilité (ISO8636) (mm) 0,006 0,006 0,008 0,008 0,008

DIVERS (.)
  • Puissance installée (Kva) 35 45 55 55 55
  • Besoin pneumatique (bars) 6 6 6 6 6
  • Encombrement (mm) 2880x1909x2781 3200x2700x3030 4080x39600x4150 5565x3236x4150 66434x3552x3938
  • Poids (kg) 6000 8000 16500 18500 20500
Télécharger la fiche technique
