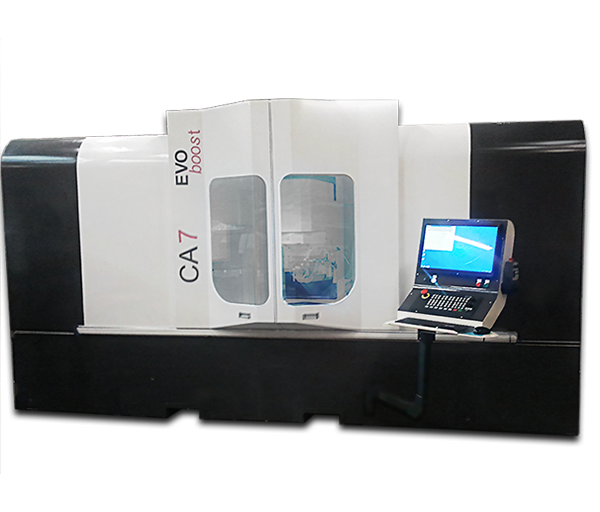

Centre d'affutage ca7u evoboost

CA7U Evo Boost est une variation de la CA7 Evo Boost dédiée principalement à l’affutage des broches. Tout comme La CA7, elle est équipée d’une longue table de 1700 mm, d’une large gamme d’accessoires, d’une électrobroche puissante et d’un logiciel «Full Option». Dans cette configuration, l’axe B entraine l’électrobroche en rotation sur un plan vertical, ceci permettant une parfaite visualisation des différentes opérations d’affutage par l’opérateur au cours du cycle.
Capacités outils et meules
Diamètre maxi. outil:
250 mm
Longueur maxi. outil:
1700 mm
Diamètre maxi.meule:
300 mm avec attachement HSK50
Poids max. de l'outil:
200 Kg (avec entre pointe)
Axe porte-outil et électro-broche
Axe A (porte outil):
1500 tr/min
SA50 passage au centre traversant (diam 25.4 mm)
(HSKA63, HSKA80, SA40 déjà développés, autre suivant étude)
Axe B (support électro-broche):
-120°/+120°
Electro-broche porte meule:
HSK40, 15 Nm à partir de 6000 tr/ min, vitesse max 20 000 tr/min 10Kw
HSK50 et HSK63, 25 Nm à partir de 3800 tr/min, vitesse max 12 000 tr/min 22,5Kw
