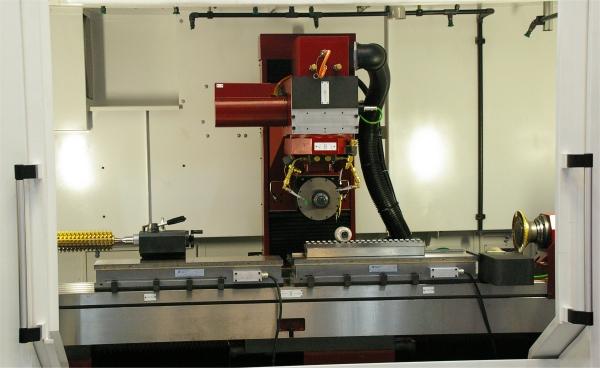

Centre ca8 d'affutage

Machine dédiée à l'affûtage et à la fabrication de broches plates et cylindriques jusqu’à 2500 mm de long. La polyvalence du logiciel EasyGrind étend les capacités de réalisation de la CA8 aux fraises mères, aux couteaux Fellows, forets, fraises,alésoirs... Machine modulaire avec un ou deux générateurs porte-outils à demeure, berceau inclinable, dresseur de meules par molettes diamantées...
Capacités outils et meules
Courses utiles :
X=2100 mm / Y=290 mm / Z=290 mm
A et C = rotation continue / B = 225°
Diamètre maxi. outil:
350 mm
Longueur maxi. outil:
2500 mm
Diamètre maxi.meule:
200 mm
Axe porte-outil et électro-broche
Axe A (porte outil):
350 tr/min
SA50 passage au centre traversant (diam 25.4 mm)
(HSKA63, HSKA80, SA40 déjà développés, autre suivant étude)
Axe C (porte-outil optionnel):
150 tr/min (fort couple d'entraînement pour berceau inclinable)
Electro-broche porte meule:
HSKA40, 25 Nm jusqu'à 2500 tr/ min, vitesse max 18 000 tr/min
Berceaux magnétiques inclinables ou plateaux magnétiques
