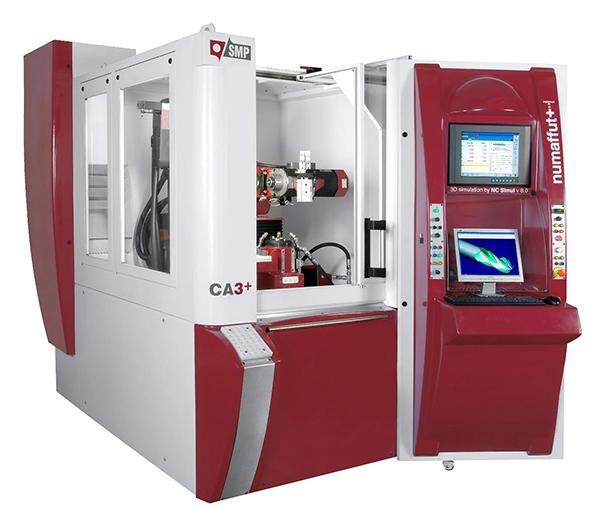

Centre ca3+ d'affutage
Description
Avec son axe porte outil vertical, la CA3+ offre un chargement rapide et ergonomique de loutil. Ce centre est particulièrement bien adapté aux travaux daffûtage et de fabrication doutils spéciaux.
Capacités outils et meules
Diamètre maxi. outil:
150 mm
300 mm si aucun usinage en périphèrie (ex.couteaux Fellows)
Longueur maxi. outil:
300 mm
950 mm pour l'affûtage des forets 3/4 (diam max 25.4 mm)
195 mm si chargement par robot de type SCARA
140 mm si chargement par axes machine
Diamètre maxi.meule:
125 mm
200 mm si pas de changeur de meules
Poids maxi.outil:
25 kg
3 kg si chargement par robot de type SCARA
Axe porte-outil et électro-broche
Axe A (porte outil):
800 tr/min
SA50 passage au centre traversant (diam 25.4 mm)
(HSKA63, HSKA80, SA40 déjà développés, autre suivant étude)
Axe B (support électro-broche):
240°
Electro-broche porte meule:
HSKE40, 15 Nm jusqu'à 6000 tr/ min, vitesse max 20 000 tr/min
(HSKA50, 25 Nm jusquà 3800 tr/min, vitesse max 10 000 tr/min)
Capacités outils et meules
Diamètre maxi. outil:
150 mm
300 mm si aucun usinage en périphèrie (ex.couteaux Fellows)
Longueur maxi. outil:
300 mm
950 mm pour l'affûtage des forets 3/4 (diam max 25.4 mm)
195 mm si chargement par robot de type SCARA
140 mm si chargement par axes machine
Diamètre maxi.meule:
125 mm
200 mm si pas de changeur de meules
Poids maxi.outil:
25 kg
3 kg si chargement par robot de type SCARA
Axe porte-outil et électro-broche
Axe A (porte outil):
800 tr/min
SA50 passage au centre traversant (diam 25.4 mm)
(HSKA63, HSKA80, SA40 déjà développés, autre suivant étude)
Axe B (support électro-broche):
240°
Electro-broche porte meule:
HSKE40, 15 Nm jusqu'à 6000 tr/ min, vitesse max 20 000 tr/min
(HSKA50, 25 Nm jusquà 3800 tr/min, vitesse max 10 000 tr/min)
