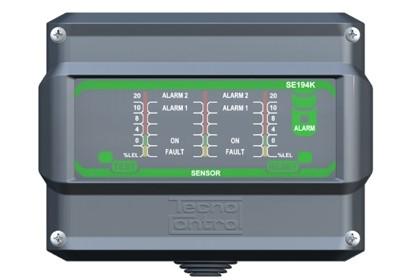

Centrale detection gaz se 194k a sondes deportees 3 voies 2 seuils de detection

Cette centrale à microprocesseur à sondes déportées peut recevoir de 1 à 3 sondes SE 192 ou SE 183 (Atex) / SE 193 (Atex).
Elles possèdent 2 seuils de détection de gaz et déclenchent les 2 relais au dépassement des seuils d’alarme correspondants.
En général, le câblage s’effectue de la façon représentée ci-dessous.
La concentration de gaz est affichée par les barre graphes.
Le second seuil est volontairement temporisé au déclenchement (30 sec.) afin d’éviter des alarmes intempestives dues à une présence momentanée de gaz (purge).
Ces centrales ne diffèrent entre elles que par leur mode de montage et leur indice de protection.
Ces centrales possèdent en outre un bouton « TEST » permettant de vérifier le fonctionnement ainsi qu’un bouton « RESET » permettant de réarmer le relais de 2ème seuil qui est mémorisé.
Attention : le bouton« TEST » ne vérifie pas l’étalonnage des sondes mais le fonctionnement électrique du système.
Domaine d'utilisation:
CHAUFFERIES
