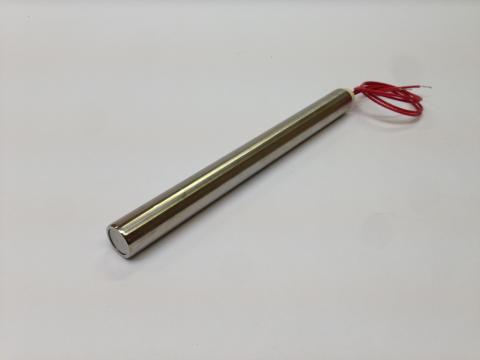

Cartouches chauffantes basse charge type ti (inox) et tl (laiton)
![Cartouches chauffantes basse charge type ti (inox) et tl (laiton)_0](https://www.hellopro.fr/images/produit-2/1/4/6/cartouches-chauffantes-basse-charge-type-ti-inox-et-tl-laiton-6091641.jpg)
Description
Utilisation
Les cartouches chauffantes basse charge sont destinées au chauffage, par conduction, d?outillages.
On les utilise pour chauffer des plateaux de presse, les mâchoires de soudure (scellage) ?
Température maximum d?utilisation des cartouches : 500°C pour les TI et 350°C pour les TL, charge maximum 6 W/cm² pour les TI et 4 W/cm² pour les TL.
Description Technique
Fil résistif boudiné ;
Isolation par pièce en céramique ;
Tube inox diamètre 9.5 (3/8?), 10, 11, 12, 12.5, 12.7 (1/2?), 13, 14, 15, 15.8 (5/8?), 16, 17, 18, 19.8,20, 23, 25, 25.4 (1?), 28, 30, 32, 38, 40 ;
Tolérance sur diamètre ±0.2 ;
Longueur : de 40 à 3000 mm ;
Sorties par fils souples nickel isolés soie de verre siliconée, longueur à la demande ;
Tension : jusqu?à 440V Monophasé ;
Puissance : de 75 à 5000 W ;
Fond serti.
Variantes possibles
Autre diamètre, profil carré ou rectangulaire ;
Fond étanche soudé à l?argon ou brasé à l?argent ;
Thermocouple intégré type J ou K ;
Raccord fileté métrique ou gaz (suivant le diamètre) ;
Ajout de bride ou patte de fixation ;
Longueur de câble spécifique, jusqu?à 2000 mm ;
Ajout fil de terre ;
Etanchéité spécifique (ciment réfractaire, résine époxy, silicone) ;
Alimentation par fils haute température, isolation Kapton jusqu?à 400°C et perles céramiques jusqu?à 800°C.
Les cartouches chauffantes basse charge sont destinées au chauffage, par conduction, d?outillages.
On les utilise pour chauffer des plateaux de presse, les mâchoires de soudure (scellage) ?
Température maximum d?utilisation des cartouches : 500°C pour les TI et 350°C pour les TL, charge maximum 6 W/cm² pour les TI et 4 W/cm² pour les TL.
Description Technique
Fil résistif boudiné ;
Isolation par pièce en céramique ;
Tube inox diamètre 9.5 (3/8?), 10, 11, 12, 12.5, 12.7 (1/2?), 13, 14, 15, 15.8 (5/8?), 16, 17, 18, 19.8,20, 23, 25, 25.4 (1?), 28, 30, 32, 38, 40 ;
Tolérance sur diamètre ±0.2 ;
Longueur : de 40 à 3000 mm ;
Sorties par fils souples nickel isolés soie de verre siliconée, longueur à la demande ;
Tension : jusqu?à 440V Monophasé ;
Puissance : de 75 à 5000 W ;
Fond serti.
Variantes possibles
Autre diamètre, profil carré ou rectangulaire ;
Fond étanche soudé à l?argon ou brasé à l?argent ;
Thermocouple intégré type J ou K ;
Raccord fileté métrique ou gaz (suivant le diamètre) ;
Ajout de bride ou patte de fixation ;
Longueur de câble spécifique, jusqu?à 2000 mm ;
Ajout fil de terre ;
Etanchéité spécifique (ciment réfractaire, résine époxy, silicone) ;
Alimentation par fils haute température, isolation Kapton jusqu?à 400°C et perles céramiques jusqu?à 800°C.
Caractéristiques
Type
Cartouche
Application
liquide,solide,gaz / air
Matériaux de base
métal
