![Cartouche transformateur de courant simple rapport_0](https://www.hellopro.fr/images/produit-2/8/4/3/cartouche-transformateur-de-courant-simple-rapport-1275348.jpg)

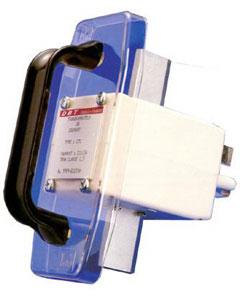

Cartouche transformateur de courant simple rapport
![Cartouche transformateur de courant simple rapport_0](https://www.hellopro.fr/images/produit-2/8/4/3/cartouche-transformateur-de-courant-simple-rapport-1275348.jpg)
Description
Conforme aux normes UTE, NFC 42 502 (1974), NFEN 60044-1. Fréquence nominale : 50Hz. Tension disolement : 0,75 kV. Tension dessai à 50Hz 1 minute : 3kV. Calibre secondaire : 5A. Calibres primaires : 100, 200 ou 500A/5. Puissance et classe de précision : 15VA Cl 0,5 ou 3,75VA Cl 0.5 (possibilité en classe 0,2S).
CONSTRUCTION
- Boîtier moulé en matière antichoc, incassable, auto extinguible.
- Pièces métalliques traitées anticorrosion. Barreau primaire en cuivre argenté.
UTILISATION
- Equipé dun couteau en cuivre argenté pourmâchoires de sectionnement, entraxe 115 mm.
- Le CTC est proposé en deux versions :
- CTCa équipé dun court-circuiteur incorporé interne au transformateur de courant.
- CTCb sans court-circuiteur.
- Le dispositif de détrompage est indémontable.
- Ecran de protection transparent.
- Repérage des P1, P2 sur lécran de protection et sur le boîtier.
- Repérage des S1, S2 sur la face arrière du boîtier.
CARACTERISTIQUES
- Conforme aux normes NFC 42-502 et NF EN 60044-1.
- Fréquence nominale : 50 Hz.
- Tension nominale disolement : 0,75 kV.
- Tension dessai 50Hz 1 minute : 3kV.
- Calibres primaires : 100 200 500A.
- Calibre secondaire : 5A.
- Puissance et classe de précision :
- 15VA cl 0,5.
- 3,75VA cl 0,5.
CONSTRUCTION
- Boîtier moulé en matière antichoc, incassable, auto extinguible.
- Pièces métalliques traitées anticorrosion. Barreau primaire en cuivre argenté.
UTILISATION
- Equipé dun couteau en cuivre argenté pourmâchoires de sectionnement, entraxe 115 mm.
- Le CTC est proposé en deux versions :
- CTCa équipé dun court-circuiteur incorporé interne au transformateur de courant.
- CTCb sans court-circuiteur.
- Le dispositif de détrompage est indémontable.
- Ecran de protection transparent.
- Repérage des P1, P2 sur lécran de protection et sur le boîtier.
- Repérage des S1, S2 sur la face arrière du boîtier.
CARACTERISTIQUES
- Conforme aux normes NFC 42-502 et NF EN 60044-1.
- Fréquence nominale : 50 Hz.
- Tension nominale disolement : 0,75 kV.
- Tension dessai 50Hz 1 minute : 3kV.
- Calibres primaires : 100 200 500A.
- Calibre secondaire : 5A.
- Puissance et classe de précision :
- 15VA cl 0,5.
- 3,75VA cl 0,5.
