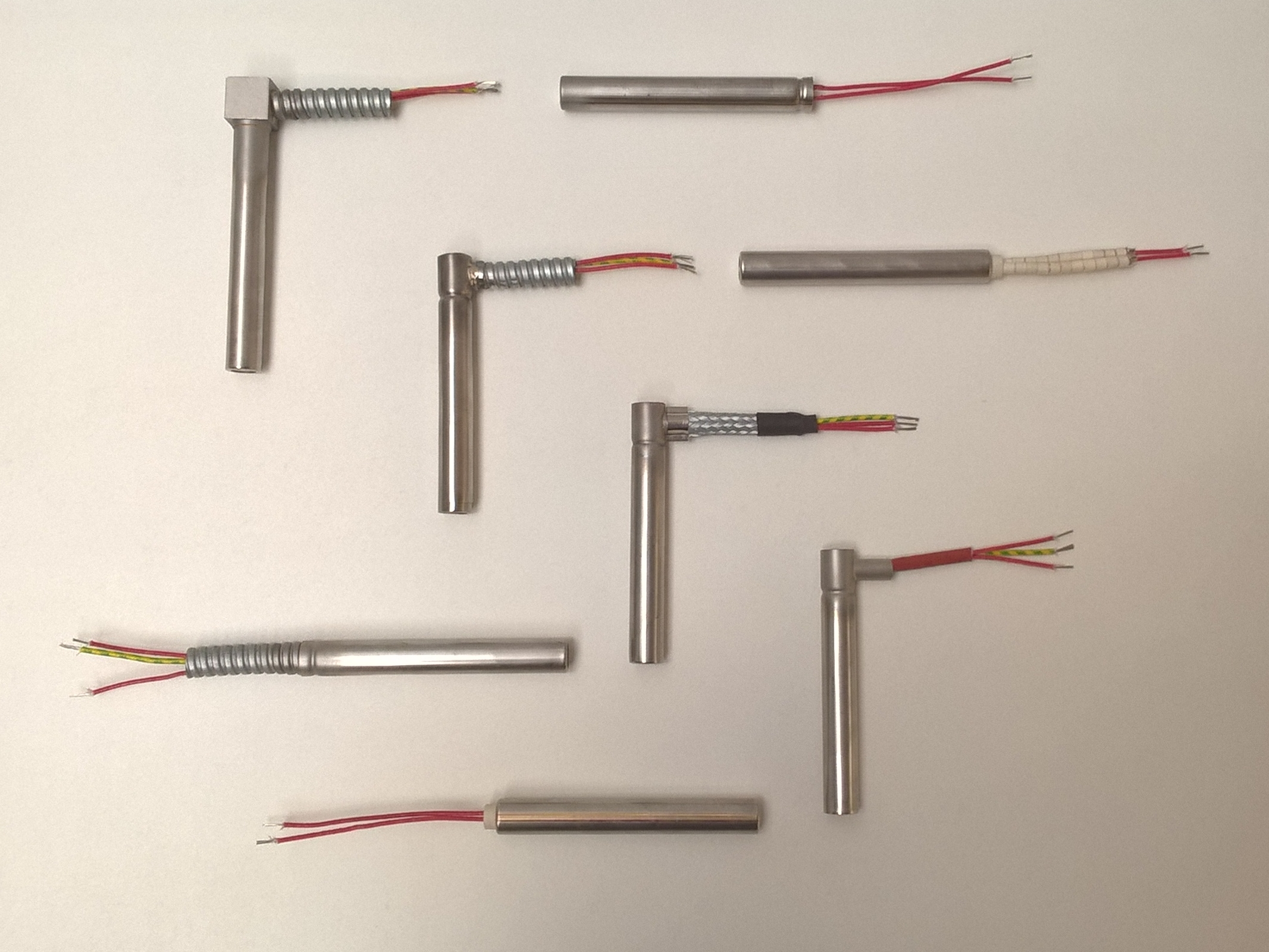

Cartouche chauffante basse charge - Chauffage solide par conduction - Divers diamètres et longueurs

Les cartouches chauffantes basse charge sont destinées au chauffage de solide par conduction.

On les utilise par exemple pour chauffer des plateaux de presse, les mâchoires de scellage ou des liquides.

Caractéristiques techniques :

• Fil résistif boudiné dans isolant en céramique réfractaire.
• Tube inox AISI 304 diamètre métrique : 9.5, 10, 11, 12, 12.5, 13, 14, 15, 16, 17, 18, 19.8, 20, 23, 25, 28, 30, 32, 38 et 40 mm.
• Ou diamètre gaz : 3/8, 1/2, 5/8 et 1.
• Longueur : de 40 à 3000 mm.
• Sorties par fils souples nickel isolés soie de verre siliconée, longueur à la demande.
• Tension : jusqu’à 440V Monophasé.
• Puissance : de 75 à 5000 W.
• Fond serti ou soudé suivant application.
• Température maximum 500°C, charge maximum 6 W/cm².

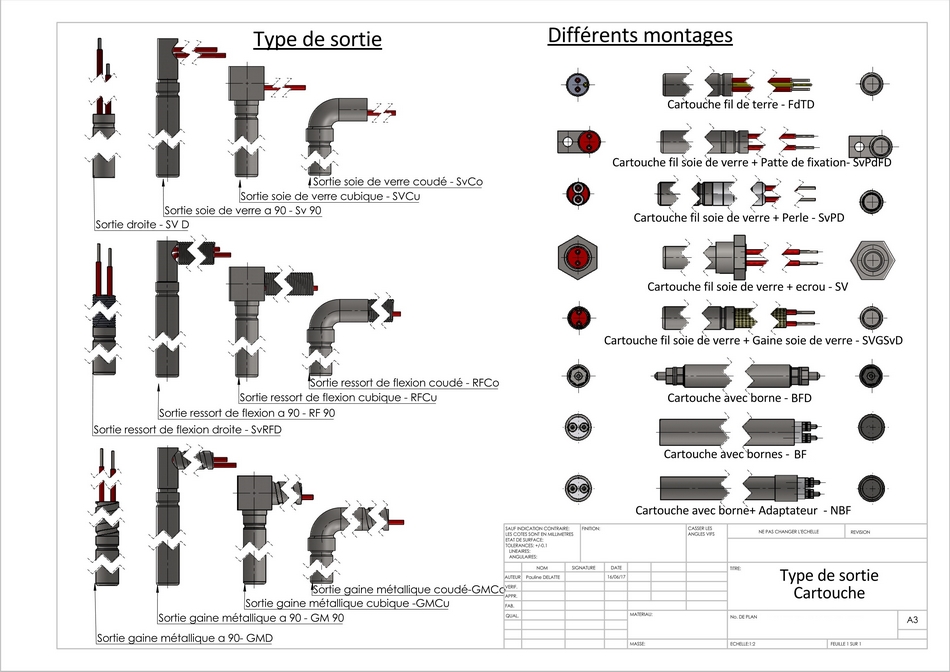

• Accessoires : sortie cubique, sortie coudée à 90°, fils protégés par gaine, manchon fileté avec écrou.

Montage :

Les cartouches basse charge doivent être montées dans un alésage avec un jeu maximum de ±0.1 mm par rapport au diamètre extérieur de la cartouche.

L'implantation des cartouches dans la pièce à chauffer doit être régulière.

Pour assurer un bon fonctionnement des cartouches TI et TL, l’utilisateur doit prévoir un système de régulation de la température.

Le capteur doit être placé au centre de la pièce à chauffer.

N’hésitez-pas à vous faire conseiller par notre équipe technique.

Nous vous rappelons que nous pouvons réaliser vos pièces avec un délai « dépannage » en 3 jours ouvrés et que nous avons un minimum de facturation de 100.
