Capteur de niveau radar tdr guidé

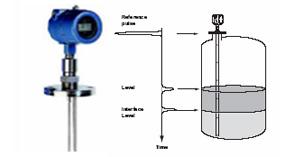

Il est basé sur le réputé principe TDR (Time Domain Reflectometry) qui s'apparente à un test de discontinuité le long d'une sonde. Le jaugeur de niveau émet des micro impulsions électromagnétiques qui parcourent la sonde à la vitesse de la lumière. Lorsque celles-ci atteignent la surface du produit à mesurer, elles sont immédiatement réfléchies et retournent au convertisseur de mesure. Du fait de l'universalité de la vitesse de la lumière, elle reste constante que ce soit dans l'air ou d'autres gaz, et c'est pourquoi ce système ne nécessite aucune calibration et maintenance. La mesure TDR s'effectue sur la partie sèche de la sonde et par conséquent n'est pas influencée par les variations physiques des produits. La distance mesurée est directement proportionnelle au temps de parcours des micros impulsions divisé par 2.
