![Capteur de force 8413 et 8414_0](https://www.hellopro.fr/images/produit-2/3/5/6/capteur-de-force-8413-et-8414-5629653.jpg)
Capteur de force 8413 et 8414
![Capteur de force 8413 et 8414_0](https://www.hellopro.fr/images/produit-2/3/5/6/capteur-de-force-8413-et-8414-5629653.jpg)
Description
Capteur de force ultra miniature pour des mesures de compression. - Plage de mesure comprise entre 0...2,5N et 0...5kN - Précision de <0,5% - ø19,1mm, H=6.4mm pour5kN
Les capteurs 8413 et 8414 sont plat, de très petite taille et facilite le montage dans les emplacements où la place est limitée.

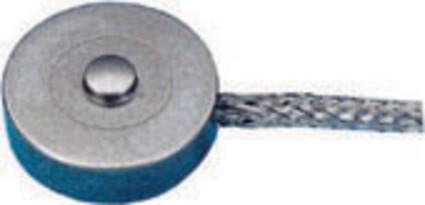

Le capteur est constitué dun disque surmonté dun bouton arrondi pour lapplication de la force, le tout réalisé en un seul bloque dacier inoxydable. La partie supérieure est une membrane équipée de ponts de Wheatstone qui permettent de délivrer un signal électrique proportionnel à la force appliquée sur le capteur.
Une platine de compensation est montée directement dans le câble, principalement, pour corriger les résistances interne du capteur, compenser les changements de températures et ainsi, assurer une meilleure linéarité du signal de sortie.
Si besoin, la valeur nominale du capteur peut être standardisée grâce à un élément intégré dans le câble. Cela permet de lire plusieurs capteurs l'un après l'autre ou simultanément, afin d'effectuer une évaluation en plusieurs points ou encore dassurer une calibration simplifiée.
La série 8414 est construite de façon à assurer une protection contre les surcharges allant jusquà 500% de la plage nominal comparé à 150% pour les capteurs de la série 8413, tout en gardant leur niveau de précision.
Les capteurs 8413 et 8414 sont plat, de très petite taille et facilite le montage dans les emplacements où la place est limitée.
Le capteur est constitué dun disque surmonté dun bouton arrondi pour lapplication de la force, le tout réalisé en un seul bloque dacier inoxydable. La partie supérieure est une membrane équipée de ponts de Wheatstone qui permettent de délivrer un signal électrique proportionnel à la force appliquée sur le capteur.
Une platine de compensation est montée directement dans le câble, principalement, pour corriger les résistances interne du capteur, compenser les changements de températures et ainsi, assurer une meilleure linéarité du signal de sortie.
Si besoin, la valeur nominale du capteur peut être standardisée grâce à un élément intégré dans le câble. Cela permet de lire plusieurs capteurs l'un après l'autre ou simultanément, afin d'effectuer une évaluation en plusieurs points ou encore dassurer une calibration simplifiée.
La série 8414 est construite de façon à assurer une protection contre les surcharges allant jusquà 500% de la plage nominal comparé à 150% pour les capteurs de la série 8413, tout en gardant leur niveau de précision.
Besoin de plusieurs devis pour comparer ?
Gagnez du temps avec la demande groupée.
Capacité maximale de mesure :
