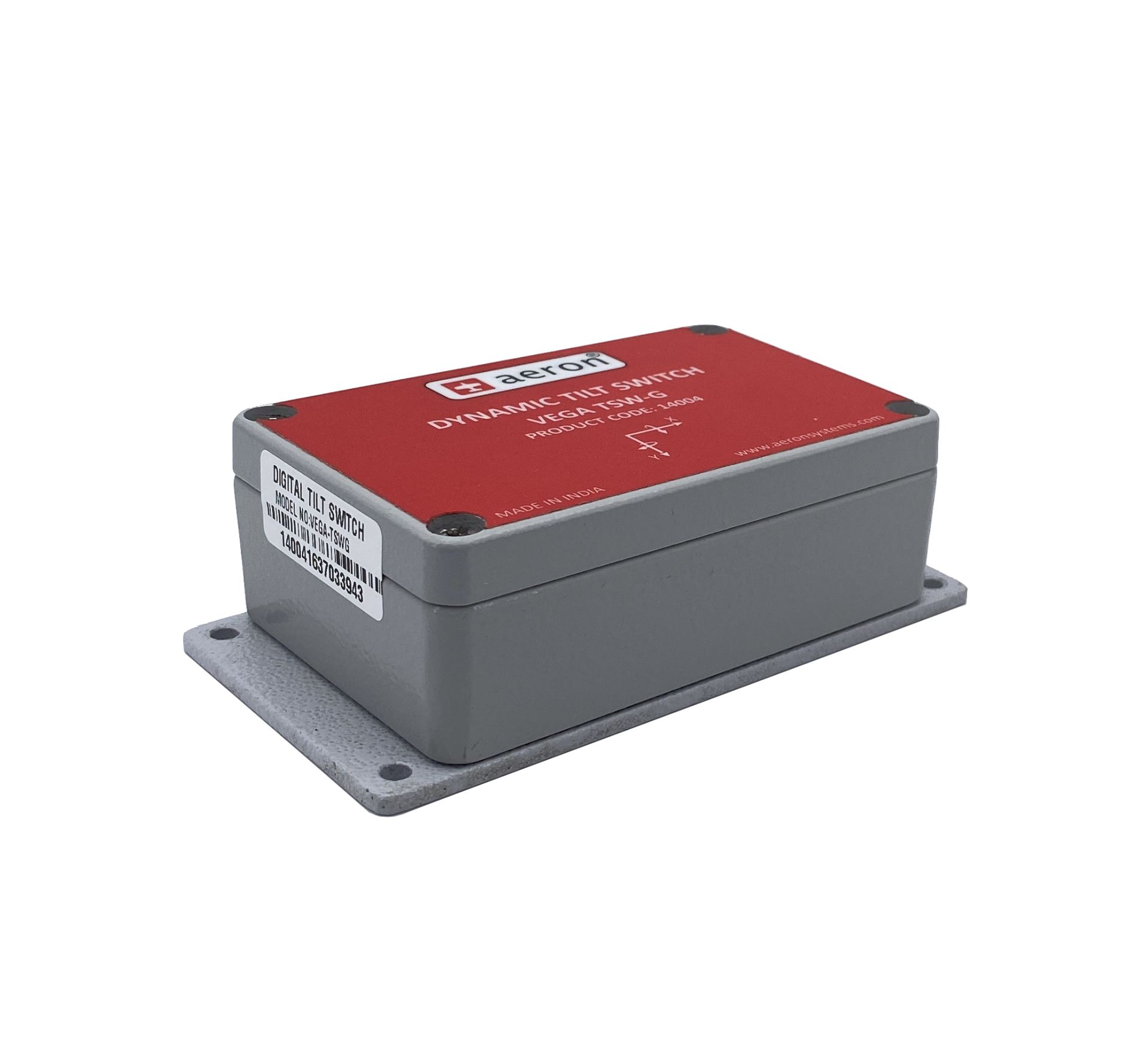

Capteur d'inclinaison tsw-g : 2 axes avec relais à seuils réglables

TSW-G possède une architecture de processeur 32 bits à grande vitesse qui exécute un algorithme de filtrage statistique avancé pour estimer les angles X et Y dans des conditions dynamiques.

Le TSW-G a des relais intégrés pour la sortie de commutation et peut être configuré pour fonctionner lorsque l'angle de seuil configuré par l'utilisateur est dépassé. TSW-G a un taux rafraichissement allant jusqu'à 20 Hz. Il s'agit d'un capteur à semi-conducteurs de haute fiabilité, idéal pour les applications OEM.
Le TSW-G est calibré en usine sur toute la plage de température. VEGA TSW-G prend en charge les applications statiques et dynamiques telles que les équipements lourds, les camions à benne basculante, les grues, les nacelles à ciseaux et les plates-formes soumises à des environnements soumis à de fortes vibrations.
L’inclinomètre 2 axes TSW-G est largement utilisé dans l’industrie pour la mesure et/ou surveillance de l’inclinaison. Il peut être utilisé avec soit une connexion avec un PC/Terminal ou un système d’acquisition ou avec un afficheur.
Dans le premier cas les informations provenant des 2 axes sont envoyées vers le PC/Terminal ou un système d’acquisition. Les relais sont actifs. Le traitement se fait en fonction des besoins de l’application. Il peut être fait en temps réel ou alors les informations peuvent être enregistrées pour un traitement ultérieur.
Dans le deuxième cas, les informations en provenance de l’inclinomètre sont lues sur l’afficheur et les relais sont toujours actifs. Cela est très souvent utilisé pour le réglage ou la mesure d’inclinaison.
Cette version avec relais permet en plus de l’affichage ou de l’acquisition des données (voir TS2D) d’avoir des seuils réglables pour le déclenchement des relais. Les relais gèrent une tension max. de 220 VDC / 250 VAC @ 2A.
Vous pouvez paramétrer pour chacun des axes, 2 seuils de déclenchement. Le premier est en général utilisé pour une alarme visuelle ou sonore et le deuxième niveau pour un arrêt du système.
