Capteur d'empreinte digitale Fingerprint 3 Click - MIKROE-4349 avec scanner capacitif R503 et interface UART - MIKROE-4349

Capteur d'empreinte digitale Fingerprint 3 Click
Référence : MIKROE-4349
Description :

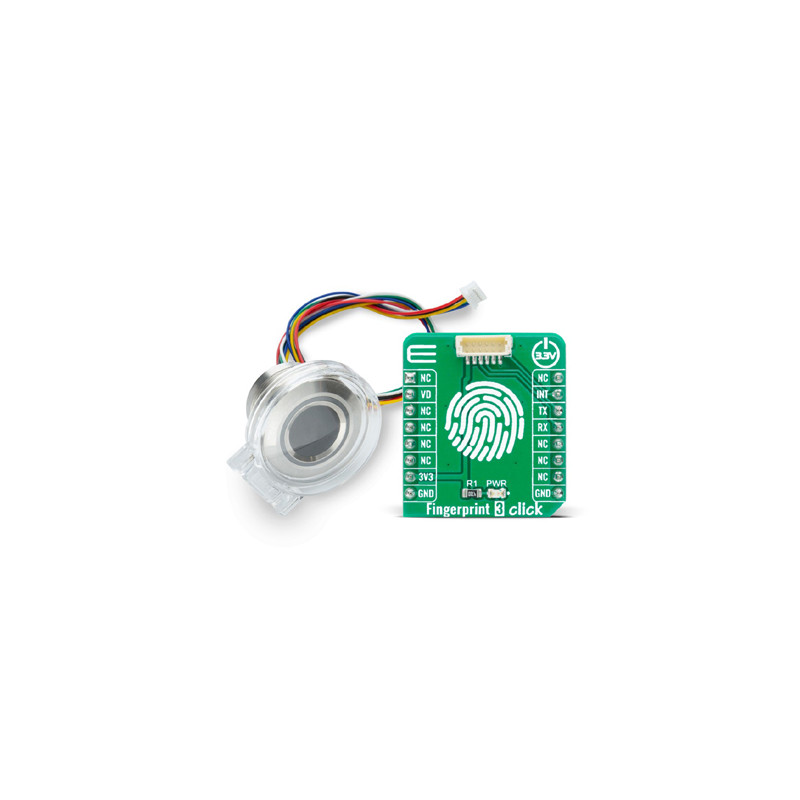

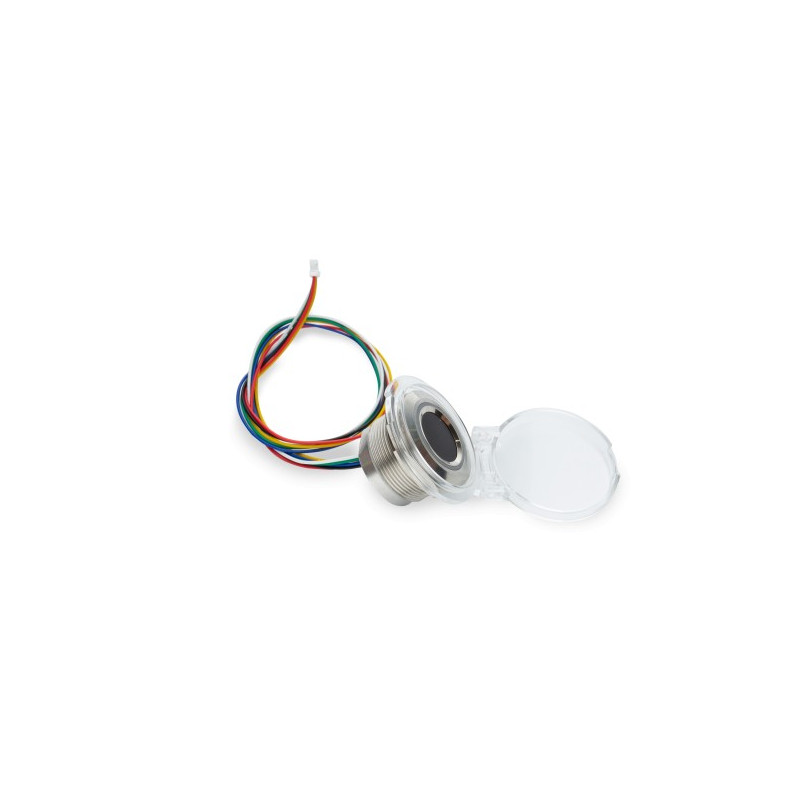

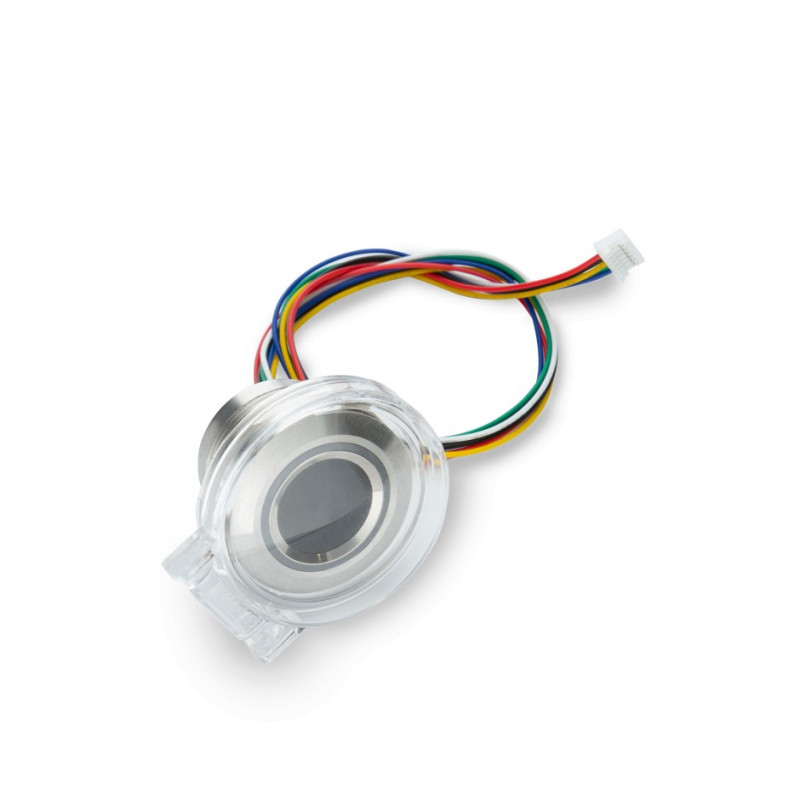

Livré avec un lecteur (scanner) d'empreintes digitales capacitif R503 (modèle à encastrer) avec 2 LEDs de contrôle circulaire intégrées et un capot de protection, ce bundle vous permettra de réaliser rapidement des applications biométriques expérimentales (reconnaissance, vérification d'empreintes digitales, etc.) depuis l'interface UART TTL (niveau 3,3 V) de votre microcontrôleur (non livré).

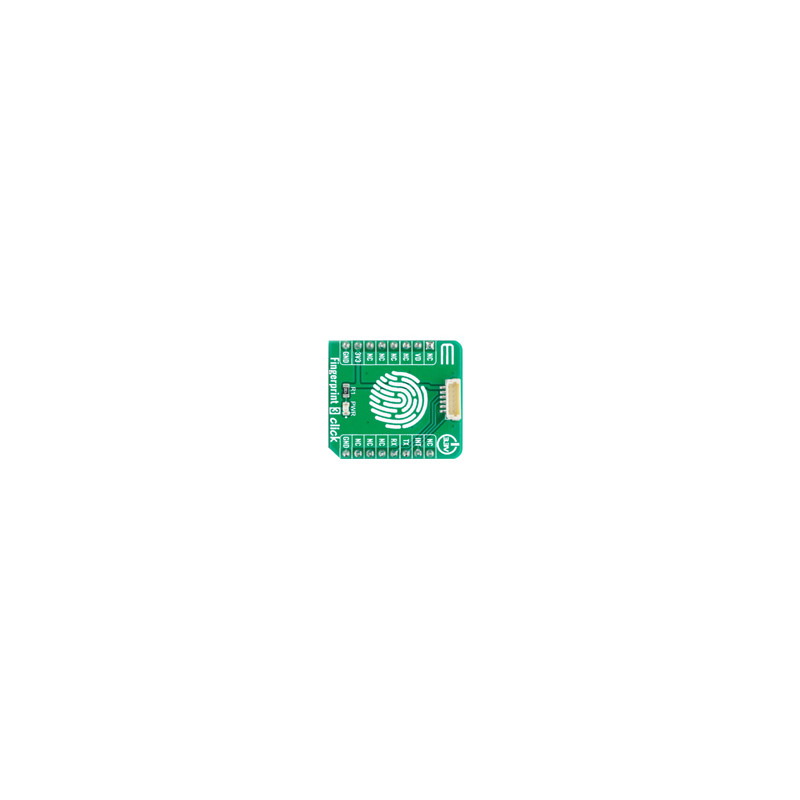

Le pack est livré avec le module adaptateur Fingerprint 3 Click (avec l'état d'état) qui vous permettra de récupérer les broches du connecteur MX1.0--6P du capteur RS503 vers des broches mâles au pas de 2,54 mm.
Caractéristiques :

• Capteur d'empreinte digitale RS503 (capacitif)
• Alimentation : 3,3 Vcc
• Interface : UART (TTL niveau 3,3 V)
• Consommation typique : 20 mA (en acquisition) - 2 µA (en détection)
• Consommation en pointe : 60 mA max.
• Capacité : 200 empreintes
• Résolution : 508 dpi
• Durée d'acquisition : < 0,2 s
• Zone de détection : 192 x 192 pixels (Ø 15 mm)
• LED de contrôle circulaire bicolore : bleue et rouge
• Connecteur : MX1.0--6P
• Livré avec adaptation MX1.0--6P vers broches mâles 2,54 mm (compatible mikroBUS)
• Dimensions capteur : Ø 28 x 19 mm
• Dimensions module : 28,6 x 25,4 mm
• Filetage : Ø 23,5 mm (Ø perçage conseillé 24-25 mm)
• Avec capot de protection

Informations complémentaires :
Des exemples de programmes pour PIC, PIC32, ARM, AVR, FT90x, dsPIC30/33 & PIC24 dédiés avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) seront prochainement disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.
Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers.
