Description
Le système de vidéo surveillance développé par Heidenhain permet de s'assurer du respect des passes et de l'usinage de tenons, poches grâce à un système de comparaison photo. L'application de la caméra VS 101 a pour effet d'éviter les collisions, de réduire sensiblement les rebuts et d'éviter les incidents opérateurs comme par exemple l'oubli d'un outil sur la table ou le mauvais bridage d'une pièce.

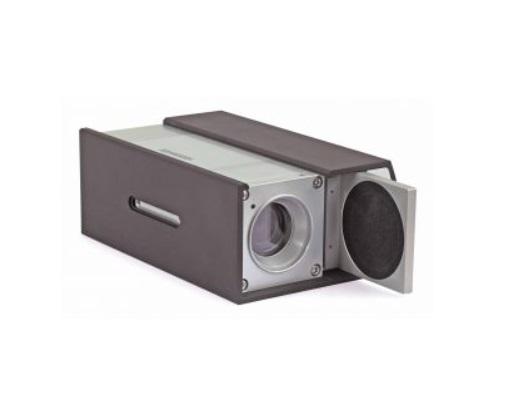

Caméra VS 101 Heidenhain et option VSC - Contrôle visuel par caméra de la situation de serrage
Caméra VS 101 Heidenhain et option VSC - Contrôle visuel par caméra de la situation de serrage
Les composants matériels du VS 101 inclus sont :

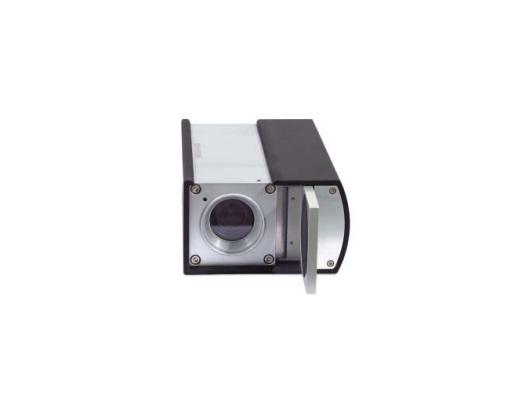

Caméra industrielle et objectif principal de 6 mm ou 4,5 mm
Boîtier de protection avec capteurs de proximité, fixé au boîtier de la broche
Cylindre intégré avec soupape qui ouvre / ferme le couvercle

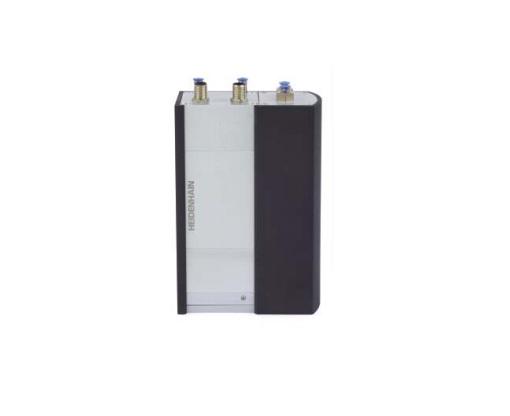

Unité d'air comprimé DA 400 pour l'étanchéité des rideaux d'air et d'air
Application de la caméra VS 101 et de la fonction TNC 640 pour la surveillance de l'usinage :
La commande numérique compatible avec ce système est la TNC 640 .
La TNC 640 est la commande de contournage polyvalente de Heidenhain particulièrement adaptée à l'usinage HSC et à 5 axes sur des machines jusqu'à 18 axes. Le nouveau système de caméra VS 101 permet à l'opérateur TNC :
de surveiller la configuration
de surveiller les résultats d'usinage,
de visualiser les situations défectueuses affichées sur la commande.
d'éviter les collisions,
de réduire les rebuts
d'éviter les incidents opérateur (oubli d'outil ou si la pièce est mal cadré)
d'éviter le mauvais bridage
La fonction CN Heidenhain Visual Setup Control (VSC) est un moyen efficace de prévenir les pièces défectueuses car il est configuré pour identifier les pièces mal positionnées et les appareils montés ou manquants.

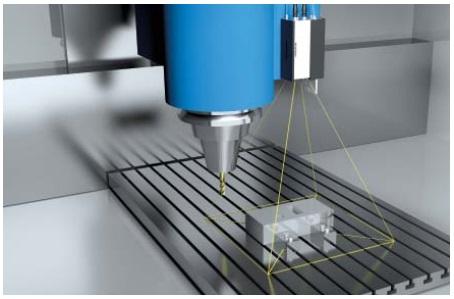

Pour détecter les défauts, l'opérateur peut utiliser le système de caméra pour effectuer des comparaisons de valeurs nominales à réelles. Après le démarrage de la fonction VSC, le couvercle de la caméra est ouvert et la caméra commence à enregistrer des images. Les données sont transmises au contrôle qui compare les images à une image de référence. Si une mauvaise configuration est détectée, le processus est arrêté et les défauts sont affichés. Si tout va bien, l'objectif de la caméra est fermé et l'usinage est poursuivi.
