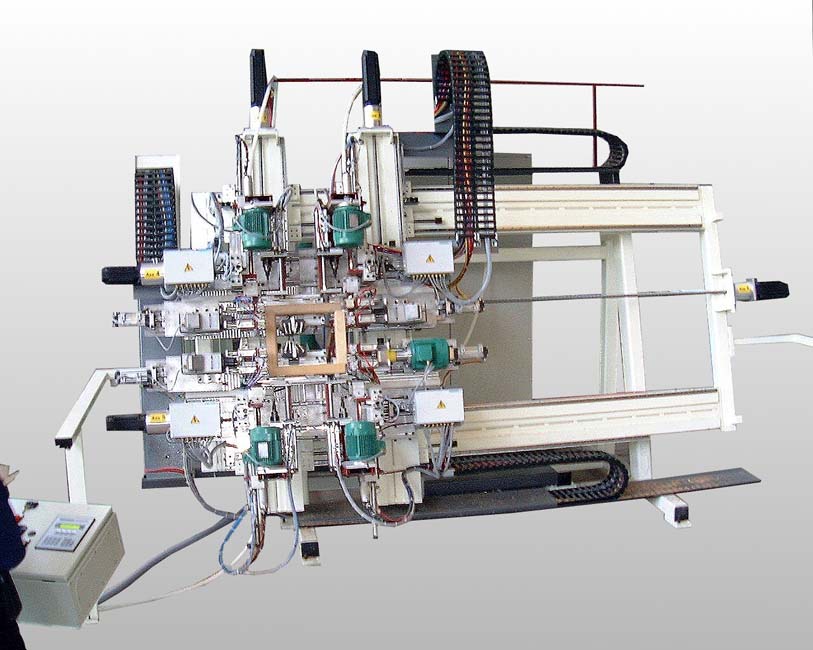

Cadreuse-perceuse-visseuses cnc pour l'assemblage mécanique des menuiseries
Description
Cadreuse-perceuse-visseuses CNC pour l'assemblage mécanique des menuiseries
Les avantages de l?assemblage mécanique des menuiseries bois ne sont plus à démontrer : simplification des usinages d'assemblages par simple contre profilage, simplification et rapidité de l'opération de cadrage qui ne requiert ni encollage, ni pressage, ni délai de reprise après cadrage. Fort de son expérience en cadrage, PARVEAU a conçu une Cadreuse-perceuse-visseuse CNC capable d?assembler des menuiseries de tailles différentes en moins d?une minute.
SYSTÈME D?ASSEMBLAGE
- Le principe d'assemblage par vis et insert plastique monté en « chapelle » est analogue à celui appliqué dans l'assemblage des pans de lits avec les têtes et pieds de lits en ameublement.
- Les pièces sont cadrées en exerçant une simple pression de contact entre les composants.
- Le vissage est réalisé automatiquement.
- Ce principe permet un traitement des pièces avant assemblage.
PRINCIPE DE FONCTIONNEMENT
- L?opérateur entre manuellement les dimensions du cadre à réaliser, ou scanne un code à barres préalablement déposé sur chaque pièce après l?opération de tenonnage. La machine reconnaît ainsi chaque pièce du cadre et télécharge le programme correspondant. Les informations sont transmises par réseau informatique à partir d?une CFAO (Conception et Fabrication Assistée par Ordinateur).
Les unités opératives se positionnent suivant les dimensions de la menuiserie très rapidement grâce à ses 5 axes numériques (le nombre d?axes peut varier selon le type du modèle).
- L?opérateur positionne les pièces et lance le cycle de la machine.
- La cadreuse-perceuse-visseuse PARVEAU met alors les pièces en contact (4 pièces pour un cadre
simple, 5 pièces pour une porte-fenêtre avec traverse basse), les perce (possibilité de programmer
des débourrages), puis les visse jusqu?à obtenir un serrage parfait.
- Une fois le cadre réalisé, l?opérateur l?évacue. Le temps de cycle machine (opérations de cadrage, perçage vissage) est de l?ordre de 30 secondes. Le cadre est prêt à passer à la finition.
Les avantages de l?assemblage mécanique des menuiseries bois ne sont plus à démontrer : simplification des usinages d'assemblages par simple contre profilage, simplification et rapidité de l'opération de cadrage qui ne requiert ni encollage, ni pressage, ni délai de reprise après cadrage. Fort de son expérience en cadrage, PARVEAU a conçu une Cadreuse-perceuse-visseuse CNC capable d?assembler des menuiseries de tailles différentes en moins d?une minute.
SYSTÈME D?ASSEMBLAGE
- Le principe d'assemblage par vis et insert plastique monté en « chapelle » est analogue à celui appliqué dans l'assemblage des pans de lits avec les têtes et pieds de lits en ameublement.
- Les pièces sont cadrées en exerçant une simple pression de contact entre les composants.
- Le vissage est réalisé automatiquement.
- Ce principe permet un traitement des pièces avant assemblage.
PRINCIPE DE FONCTIONNEMENT
- L?opérateur entre manuellement les dimensions du cadre à réaliser, ou scanne un code à barres préalablement déposé sur chaque pièce après l?opération de tenonnage. La machine reconnaît ainsi chaque pièce du cadre et télécharge le programme correspondant. Les informations sont transmises par réseau informatique à partir d?une CFAO (Conception et Fabrication Assistée par Ordinateur).
Les unités opératives se positionnent suivant les dimensions de la menuiserie très rapidement grâce à ses 5 axes numériques (le nombre d?axes peut varier selon le type du modèle).
- L?opérateur positionne les pièces et lance le cycle de la machine.
- La cadreuse-perceuse-visseuse PARVEAU met alors les pièces en contact (4 pièces pour un cadre
simple, 5 pièces pour une porte-fenêtre avec traverse basse), les perce (possibilité de programmer
des débourrages), puis les visse jusqu?à obtenir un serrage parfait.
- Une fois le cadre réalisé, l?opérateur l?évacue. Le temps de cycle machine (opérations de cadrage, perçage vissage) est de l?ordre de 30 secondes. Le cadre est prêt à passer à la finition.
